 Pri kompresore so sušičom v skrinke vyviesť hadičku cez otvor v zadnej stene skrinky
a pripojiť k nádobe.
Nebezpečenstvo poškodenia pneumatických častí.
Vzduchové hadice nesmú byť zlomené.

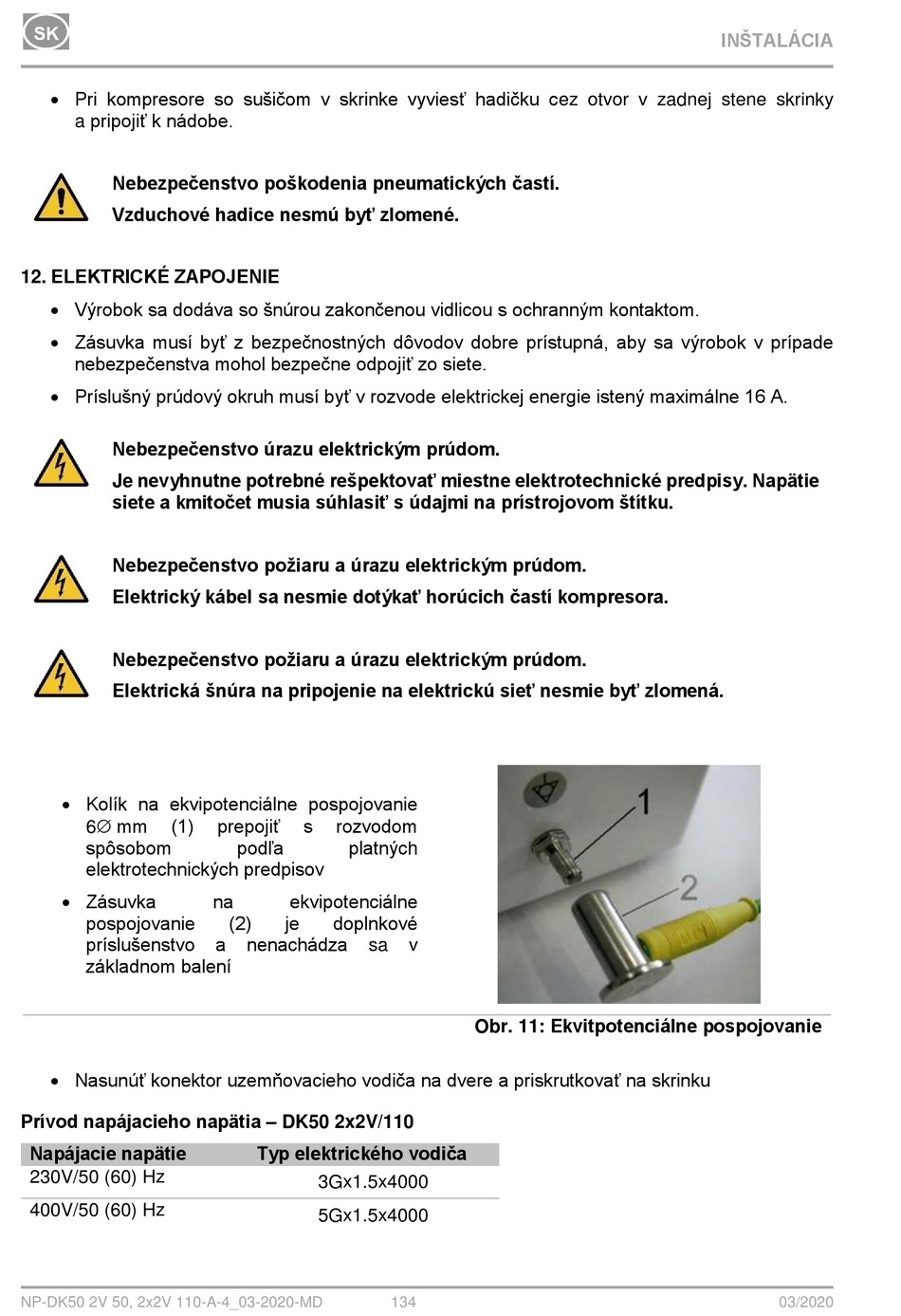

12. ELEKTRICKÉ ZAPOJENIE
 Výrobok sa dodáva so šnúrou zakončenou vidlicou s ochranným kontaktom.
 Zásuvka musí byť z bezpečnostných dôvodov dobre prístupná, aby sa výrobok v prípade
nebezpečenstva mohol bezpečne odpojiť zo siete.
 Príslušný prúdový okruh musí byť v rozvode elektrickej energie istený maximálne 16 A.
Nebezpečenstvo úrazu elektrickým prúdom.
Je nevyhnutne potrebné rešpektovať miestne elektrotechnické predpisy. Napätie
siete a kmitočet musia súhlasiť s údajmi na prístrojovom štítku.
Nebezpečenstvo požiaru a úrazu elektrickým prúdom.
Elektrický kábel sa nesmie dotýkať horúcich častí kompresora.
Nebezpečenstvo požiaru a úrazu elektrickým prúdom.
Elektrická šnúra na pripojenie na elektrickú sieť nesmie byť zlomená.
 Kolík na ekvipotenciálne pospojovanie
6 mm (1)
spôsobom
elektrotechnických predpisov
 Zásuvka
pospojovanie
príslušenstvo
základnom balení
 Nasunúť konektor uzemňovacieho vodiča na dvere a priskrutkovať na skrinku
Prívod napájacieho napätia – DK50 2x2V/110
Napájacie napätie
230V/50 (60) Hz
400V/50 (60) Hz
NP-DK50 2V 50, 2x2V 110-A-4_03-2020-MD
prepojiť s rozvodom
podľa platných
na ekvipotenciálne
(2) je doplnkové
a nenachádza
sa
Typ elektrického vodiča
3Gx1.5x4000
5Gx1.5x4000
v
Obr. 11: Ekvitpotenciálne pospojovanie
134
INŠTALÁCIA
03/2020
