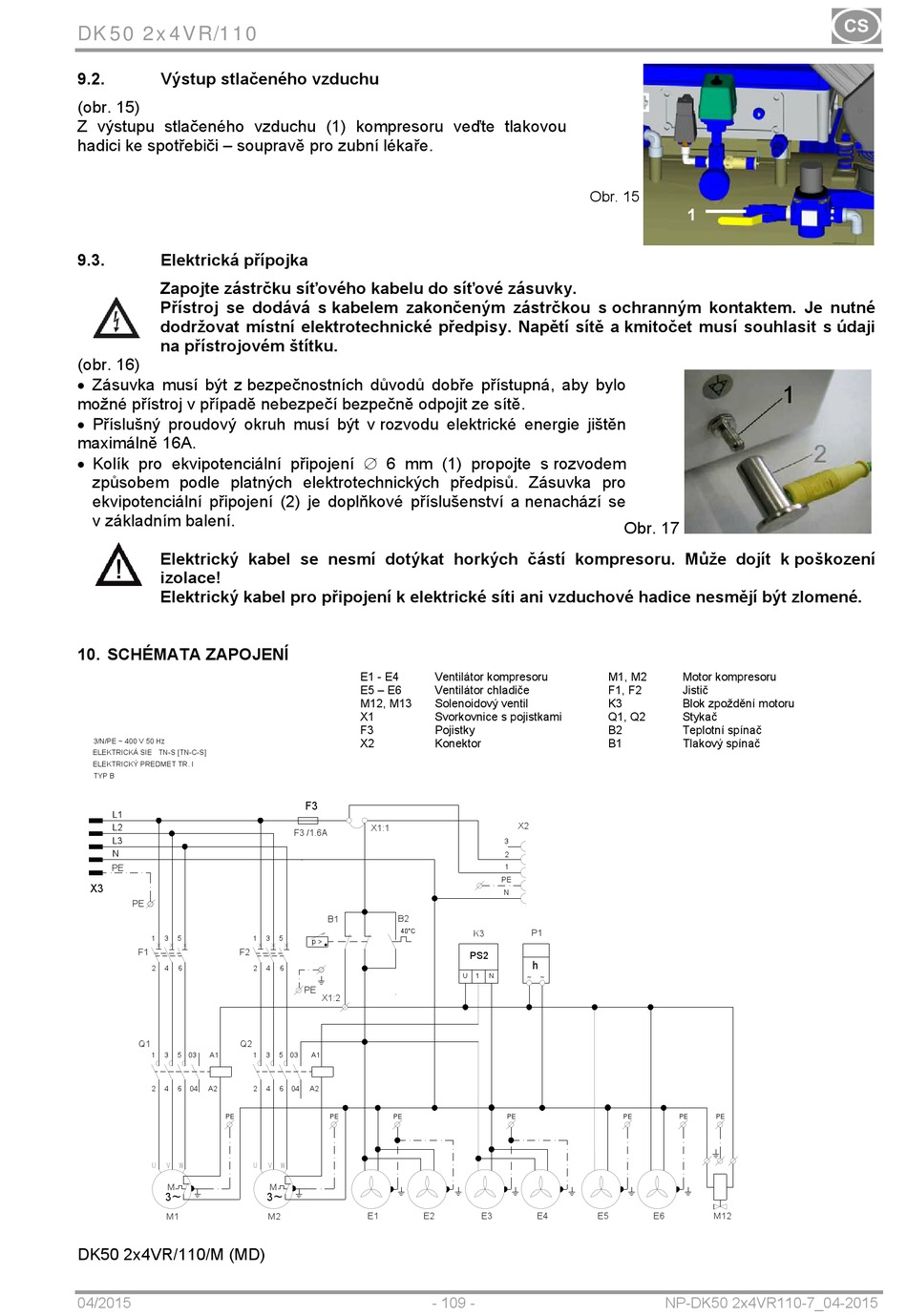

Elektrická Přípojka; Schémata Zapojení - EKOM DK50 2x4VR/110 Die Anleitung Zur Installation, Bedienung Und Wartung

DK50 2x4VR/110
9.2. Výstup stlačeného vzduchu
(obr. 15)
Z výstupu stlačeného vzduchu (1) kompresoru veďte tlakovou
hadici ke spotřebiči – soupravě pro zubní lékaře.
9.3. Elektrická přípojka
Zapojte zástrčku síťového kabelu do síťové zásuvky.
Přístroj se dodává s kabelem zakončeným zástrčkou s ochranným kontaktem. Je nutné
dodržovat místní elektrotechnické předpisy. Napětí sítě a kmitočet musí souhlasit s údaji

na přístrojovém štítku.
(obr. 16)
 Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby bylo
možné přístroj v případě nebezpečí bezpečně odpojit ze sítě.
 Příslušný proudový okruh musí být v rozvodu elektrické energie jištěn
maximálně 16A.
 Kolík pro ekvipotenciální připojení  6 mm (1) propojte s rozvodem
způsobem podle platných elektrotechnických předpisů. Zásuvka pro
ekvipotenciální připojení (2) je doplňkové příslušenství a nenachází se
v základním balení.
Elektrický kabel se nesmí dotýkat horkých částí kompresoru. Může dojít k poškození
izolace!
Elektrický kabel pro připojení k elektrické síti ani vzduchové hadice nesmějí být zlomené.
10. SCHÉMATA ZAPOJENÍ
3/N/PE ~ 400 V 50 Hz
ELEKTRICKÁ SIE TN-S [TN-C-S]
ELEKTRICKÝ PREDMET TR. I
TYP B
L1 L1
L2 L2
L3 L3
N N
PE
X3
PE
1 3 5
F1 F2
2 6
4
Q1 Q2
1 3 5 03
A1
A2
2 4 6 04
PE
M
~
3
M1
DK50 2x4VR/110/M (MD)
04/2015
E1 - E4
E5 – E6
M12, M13
X1
F3
X2
F3
X1:1
F3 /1.6A
B1 B2
40°C
1 3 5
p >
2 6
4
PE
X1:2
1 3 5 03 A1
A2
2 4 6 04
PE PE
M
~
3
M2 E1 E2
Obr. 15
Ventilátor kompresoru
Ventilátor chladiče
Solenoidový ventil
Svorkovnice s pojistkami
Pojistky
Konektor
X2
3
2
1
PE
N
K3 P1
PS2
h
U 1 N
~ ~
PE
E3 E4 E5
- 109 -
1
Obr. 17
M1, M2 Motor kompresoru
F1, F2 Jistič
K3 Blok zpoždění motoru
Q1, Q2 Stykač
B2 Teplotní spínač
B1 Tlakový spínač
PE PE PE
E6 M12
NP-DK50 2x4VR110-7_04-2015
