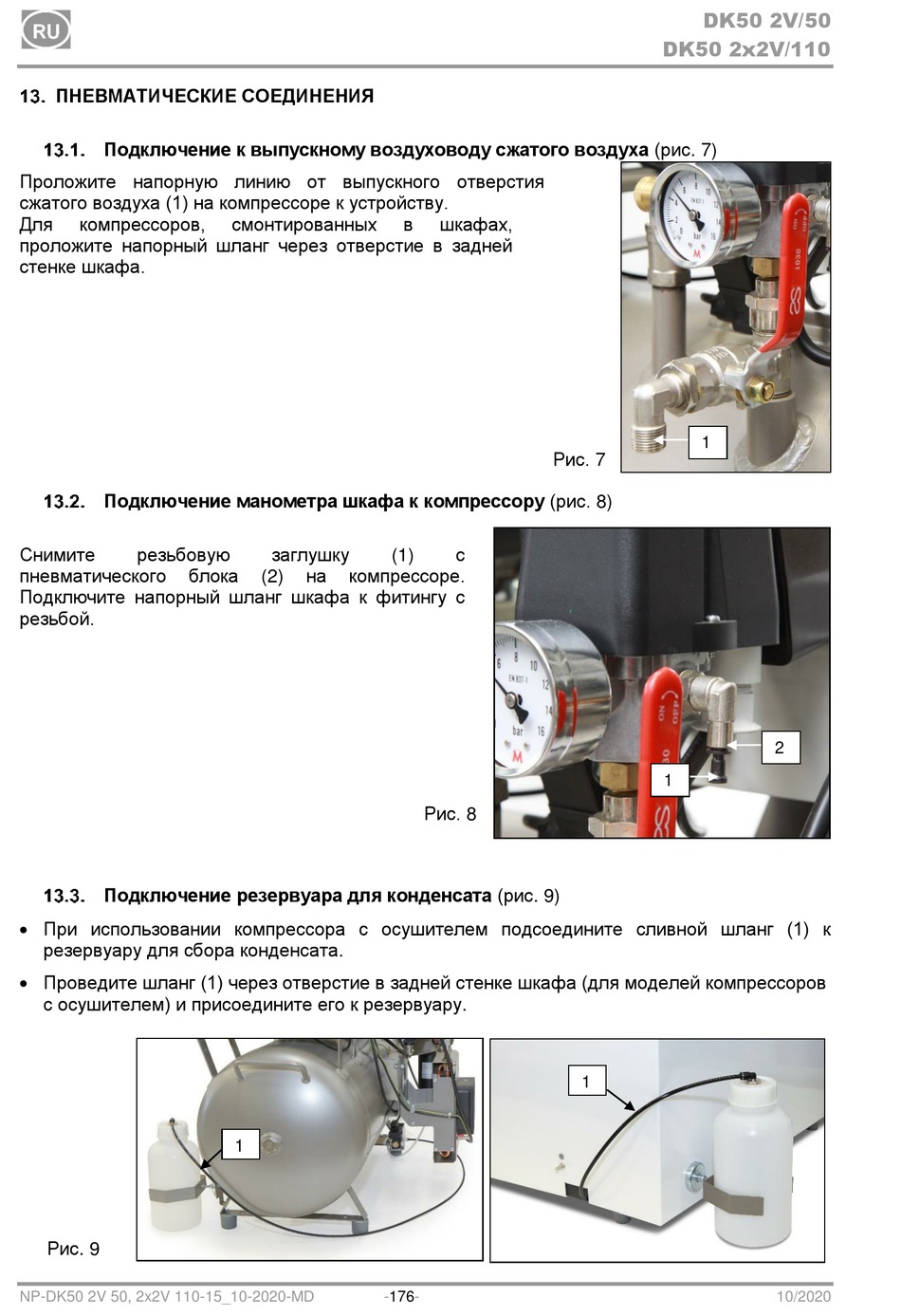

ПНЕВМАТИЧЕСКИЕ СОЕДИНЕНИЯ
Подключение к выпускному воздуховоду сжатого воздуха (рис. 7)
Проложите напорную линию от выпускного отверстия
сжатого воздуха (1) на компрессоре к устройству.
Для компрессоров,
проложите напорный шланг через отверстие в задней
стенке шкафа.
Подключение манометра шкафа к компрессору (рис. 8)
Снимите резьбовую
пневматического блока
Подключите напорный шланг шкафа к фитингу с
резьбой.
Подключение резервуара для конденсата (рис. 9)
 При использовании компрессора с осушителем подсоедините сливной шланг (1) к
резервуару для сбора конденсата.
 Проведите шланг (1) через отверстие в задней стенке шкафа (для моделей компрессоров
с осушителем) и присоедините его к резервуару.
Рис. 9
NP-DK50 2V 50, 2x2V 110-15_10-2020-MD
смонтированных
заглушку
(1)
на компрессоре.
(2)
1
-176-
в шкафах,
Рис. 7
с
Рис. 8
DK50 2V/50
DK50 2x2V/110
1
1
1
2
10/2020
