DK50 2V/50
DK50 2x2V/110

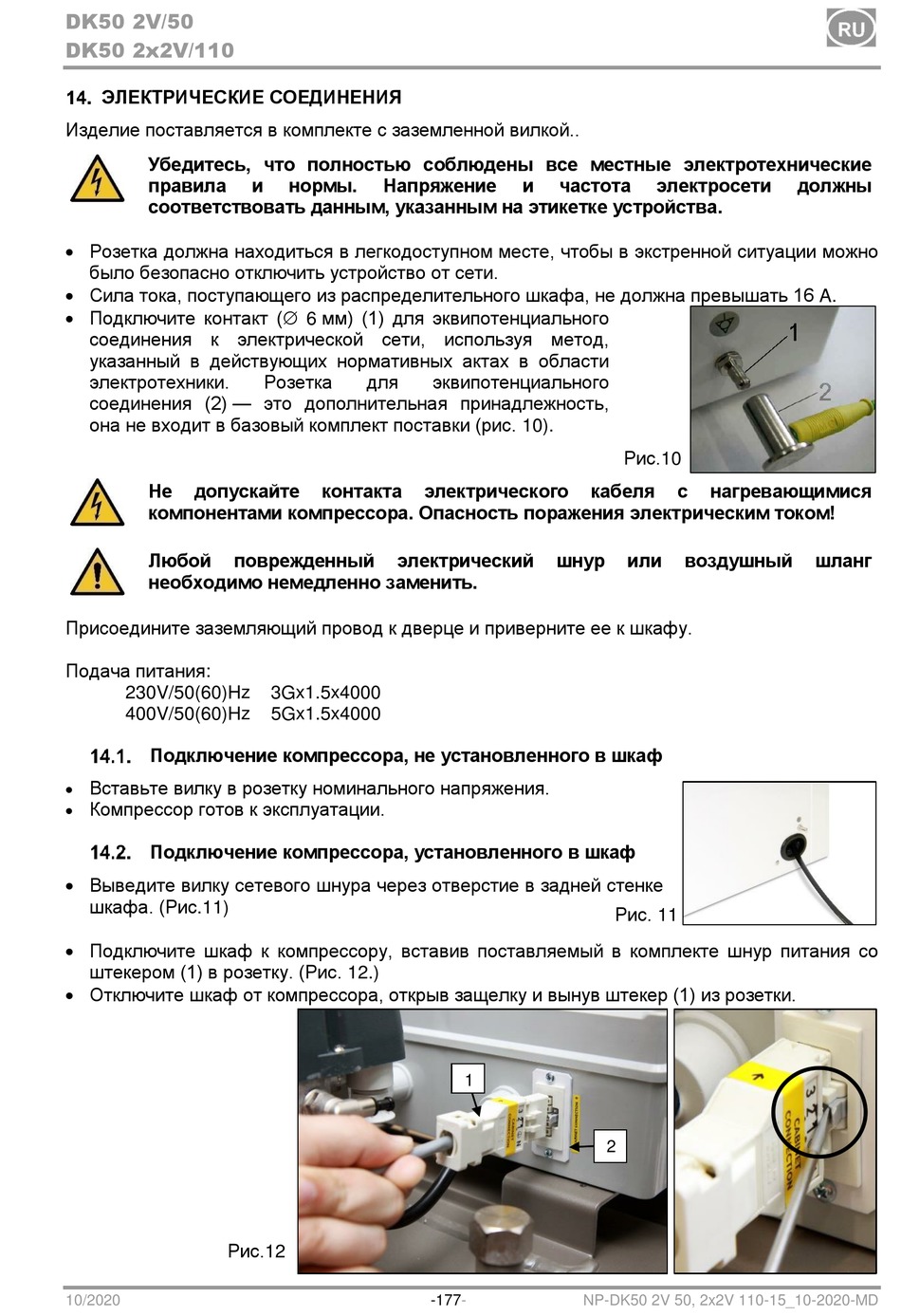

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Изделие поставляется в комплекте с заземленной вилкой..
Убедитесь, что полностью соблюдены все местные электротехнические
правила
соответствовать данным, указанным на этикетке устройства.
 Розетка должна находиться в легкодоступном месте, чтобы в экстренной ситуации можно
было безопасно отключить устройство от сети.
 Сила тока, поступающего из распределительного шкафа, не должна превышать 16 A.
 Подключите контакт ( 6 мм) (1) для эквипотенциального
соединения к электрической сети, используя метод,
указанный в действующих нормативных актах в области
электротехники.
соединения (2) — это дополнительная принадлежность,
она не входит в базовый комплект поставки (рис. 10).
Не допускайте
компонентами компрессора. Опасность поражения электрическим током!
Любой поврежденный
необходимо немедленно заменить.
Присоедините заземляющий провод к дверце и приверните ее к шкафу.
Подача питания:
230V/50(60)Hz
400V/50(60)Hz
Подключение компрессора, не установленного в шкаф
 Вставьте вилку в розетку номинального напряжения.
 Компрессор готов к эксплуатации.
Подключение компрессора, установленного в шкаф
 Выведите вилку сетевого шнура через отверстие в задней стенке
шкафа. (Рис.11)
 Подключите шкаф к компрессору, вставив поставляемый в комплекте шнур питания со
штекером (1) в розетку. (Рис. 12.)
 Отключите шкаф от компрессора, открыв защелку и вынув штекер (1) из розетки.
Рис.12
10/2020
и нормы. Напряжение
Розетка для
контакта
электрический
3Gx1.5x4000
5Gx1.5x4000
и частота
эквипотенциального
электрического кабеля
шнур
1
-177- NP-DK50 2V 50, 2x2V 110-15_10-2020-MD
электросети
Рис.10
с нагревающимися
или воздушный
Рис. 11
2
должны
шланг
