DK50 2V/50
DK50 2x2V/110
DK50 2x2V/110
DK50 2x2V/110

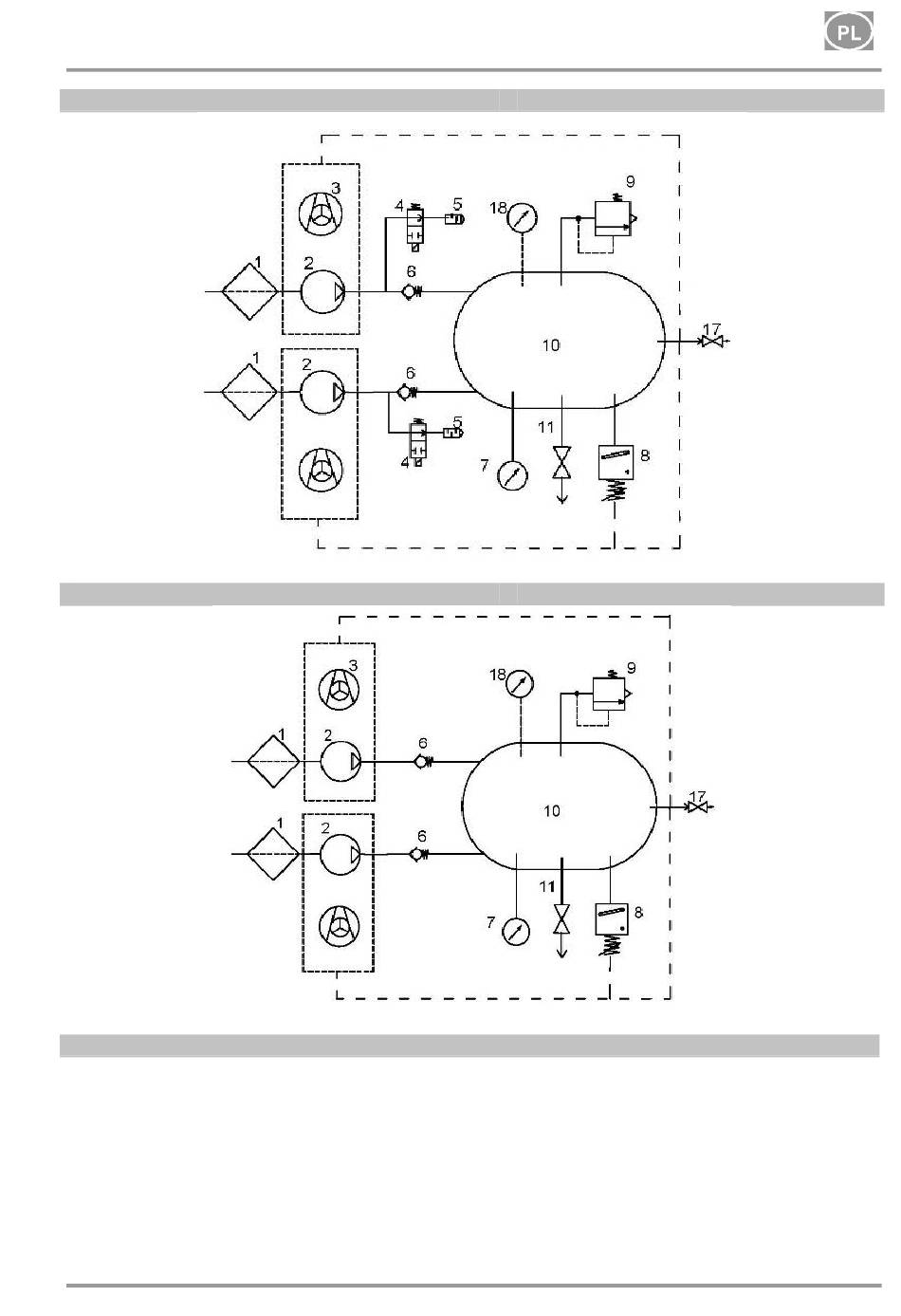

Legenda schematu układu pneumatycznego
1. Filtr wlotowy
2. Sprężarka
3. Wentylator
4. Zawór bezpieczeństwa
5. Tłumik
6. Zawór zwrotny
7. Ciśnieniomierz
8. Łącznik ciśnieniowy
9. Zawór bezpieczeństwa
10/2020
230 V
400 V
10. Zbiornik powietrza
11. Zawór spustowy
12. Chłodnica
13. Filtr koalescencyjny
14. Osuszacz membranowy
15. Naczynie na kondensat
16. Zawór elektromagnetyczny spustu
kondensatu
17. Zawór wyjściowy
18. Miernik ciśnienia w obudowie
-219- NP-DK50 2V 50, 2x2V 110-15_10-2020-MD
