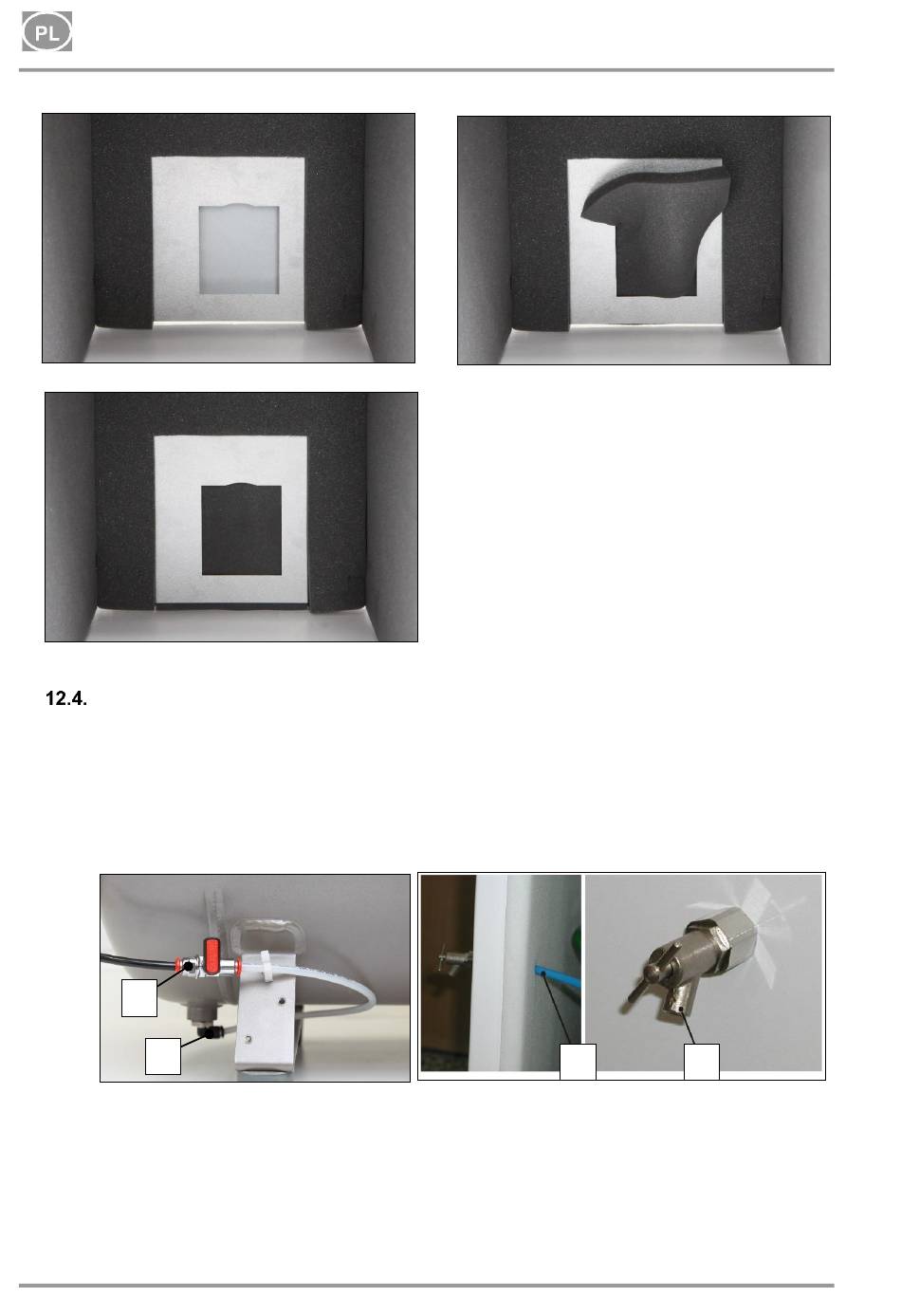

Montaż zaworu na spuście kondensatu z obudowy (DK50 2x2V/110)
(rys. 6)
W przypadku sprężarek w obudowie należy przełożyć mocowanie z zaworem (1) przez otwór w
ścianie bocznej obudowy, a następnie zamontować wąż PA Ø8 / Ø6 (2). Drugi koniec węża włożyć
do mocowania (4) pod zbiornikiem powietrza, z którego wymontowano zawór (3) i wąż.
Otwór z drugiej strony obudowy zatkać korkiem Ø16,5.
Mocowanie z zaworem to części standardowo dostarczane z obudową. Zawór spustu kondensatu
można zamontować z jednej i drugiej strony sprężarki.
3
4
2 1
Rys. 6
