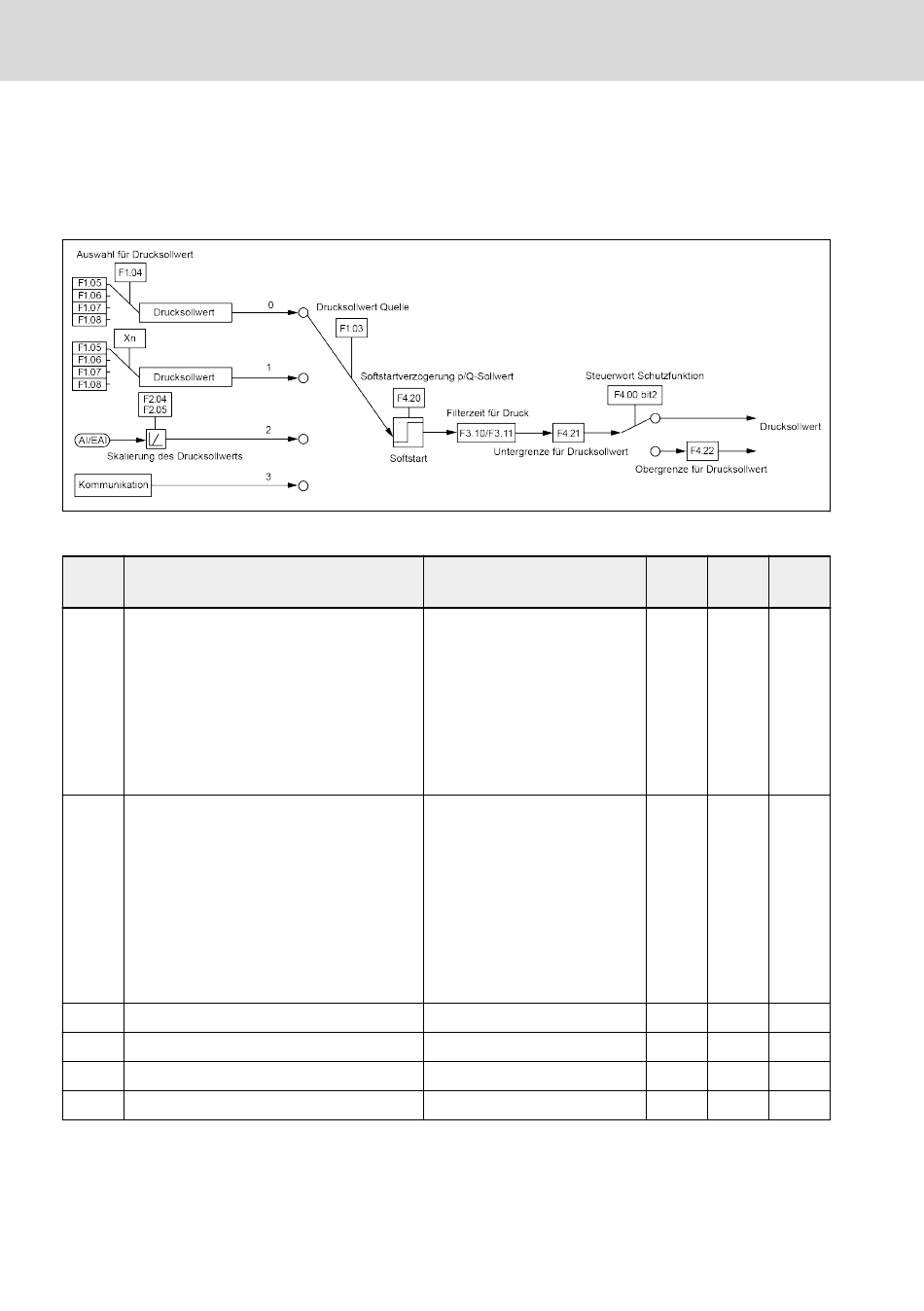

Blockschaltbild der Hauptfunktionen
7.3 Verarbeitung des Drucksollwerts
Der Drucksollwert kann aus mehreren Quellen generiert werden, u. a. Festwerte,
über den analogen Eingang oder die Feldbus-Kommunikation. Die Quelle für den
Drucksollwert muss vor dem Hochfahren des Systems definiert werden.
Abb. 7-4: Verarbeitung des Drucksollwerts
Code
F1.03 Drucksollwert Quelle
F1.04 Auswahl für Drucksollwert
F1.05 Digitale Einstellung für Drucksollwert 0 0,0...1.000,0 bar
F1.06 Digitale Einstellung für Drucksollwert 1 0,0...1.000,0 bar
F1.07 Digitale Einstellung für Drucksollwert 2 0,0...1.000,0 bar
F1.08 Digitale Einstellung für Drucksollwert 3 0,0...1.000,0 bar
Bosch Rexroth AG R911378635_Ausgabe 04
Name
Einstellbereich
0: Abhängig vom Wert von
F1.04
1: Über digitalen Eingang
auswählen (F1.04 zeigt Sta-
tus an)
2: Analoger Eingang
3: Kommunikation
0: Digitale Einstellung für
Drucksollwert 0
1: Digitale Einstellung für
Drucksollwert 1
2: Digitale Einstellung für
Drucksollwert 2
3: Digitale Einstellung für
Drucksollwert 3
Sytronix FcP 5020
Stan-
Attri-
Min.
dard
but
0
-
Stop
0
-
Run
10,0
0,1
Run
10,0
0,1
Run
10,0
0,1
Run
10,0
0,1
Run
