Blockschaltbild der Hauptfunktionen
7.4 Eingang für den Druckistwert
Eingang AI2 ist als Drucksensoreingang vordefiniert. Der Benutzer kann einen
anderen Drucksensortyp und einen anderen Skalierungsfaktor auswählen. Bei
Verwendung des Rexroth-Druckmessumformers HM20 wird der Parameter F2.10
für dessen Einstellung verwendet.
Abb. 7-6: Eingang für den Druckistwert
Code
Druckistwert entsprechend 5 V, 10 V
F2.06
oder 20 mA
Druckistwert Nullpunktoffset in V oder
F2.07
mA
F3.02 Filterzeit für Druckistwert
Tab. 7-3: Liste der Parameter für die Skalierung der Drucksensorrückführung
F2.06, F2.07: Skalierung für die Drucksensorrückführung

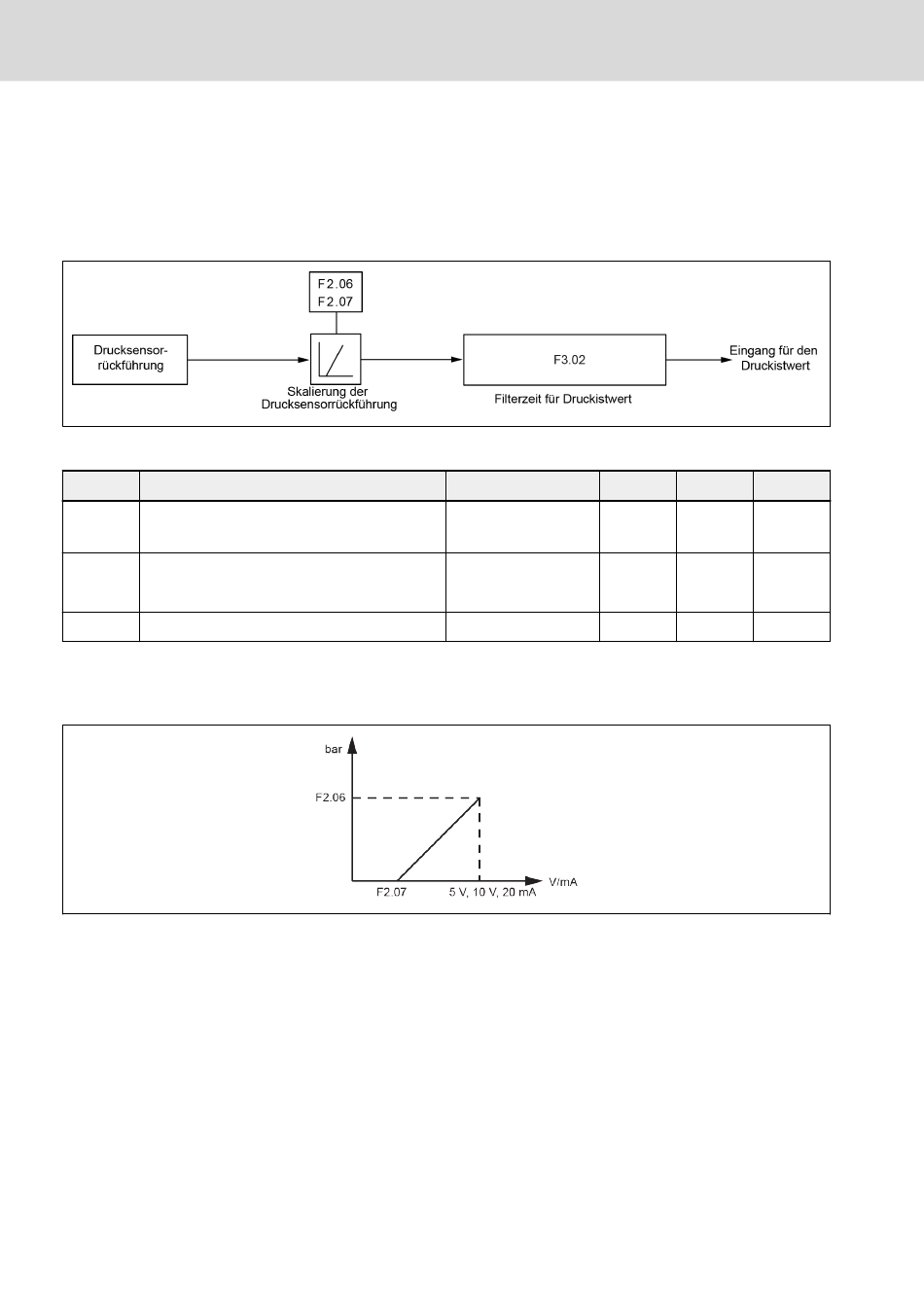

Abb. 7-7: Skalierung der Drucksensorrückführung
Bosch Rexroth AG R911378635_Ausgabe 04
Name
Einstellbereich
Standard
0,1...1.000,0 bar
100,0
0,0...5,0 V, mA
(mA)
0...999 ms
Sytronix FcP 5020
Min.
Attribut
0,1
Stop
4,0
0,1
Stop
4
1
Run
