52/93
Blockschaltbild der Hauptfunktionen
7.10.3 Istdrucküberwachung
Code
F4.00 Konfigurationswort Schutzfunktion
F4.15 Maximaler Systemdruck (Warnung) 0,0...[F4.16] bar
F4.16 Maximaler Pumpendruck (Fehler)
Maximaler Systemdruck (Warnung)
F4.17
Zeitverzögerung
Maximaler Pumpendruck (Fehler)
F4.18
Zeitverzögerung
Tab. 7-21: Liste der Parameter für die Erkennung von Überdruck
Die Funktion zur Erkennung von Druckistwerten kann über Bit 1 des Parameters
F4.00 aktiviert werden.
F4.15: Wenn der Druckistwert [F4.15] bar [F4.17] Sekunden lang überschreitet,
wird aufgrund der Überschreitung des maximal zulässigen Systemdrucks durch
den Druckistwert die Warnung (d0.88 = 1) ausgelöst.
F4.16: Wenn der Druckistwert [F4.16] bar [F4.18] Sekunden lang überschreitet,
wird aufgrund der Überschreitung des Grenzwerts für den Pumpendruck durch
den Druckistwert der Fehler (d0.89 = 1) ausgelöst, und der Antrieb wird ge-
stoppt.

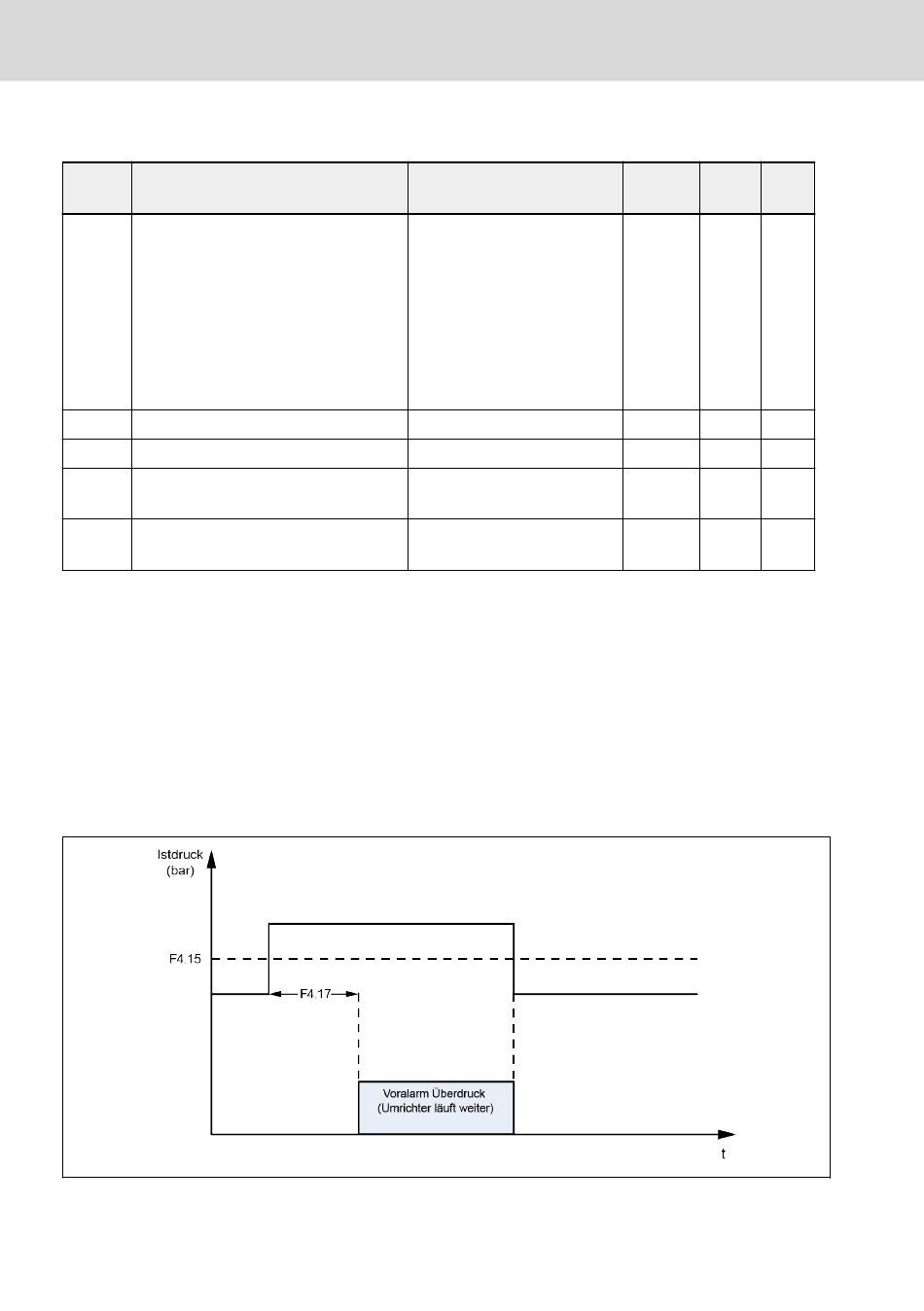

Abb. 7-21: F4.15: Maximaler Systemdruck (Warnung)
Bosch Rexroth AG R911378635_Ausgabe 04
Name
0...15
Bit0:
(PSF)
Bit1: Istdrucküberwachung
Bit 2: Grenzwert max. p/Q-
Sollwert
Bit3: Ölwechselerkennung
[F4.15]...4.000,0 bar
0,0...6000,0 s
0,0...6000,0 s
Einstellbereich
Standard Min.
Drucksensorfehler
1000,0
Sytronix FcP 5020
Attri-
but
0
-
Run
500,0
0,1
Stop
0,1
Stop
0,0
0,1
Run
0,0
0,1
Run
