Sytronix FcP 5020
4 Funktionsspezifikation
Die FcP 5020 ASF ist eine Softwareerweiterung zur Firmware der Umrichterfami-
lie EFC5610. Die FcP 5020 ASF stellt die Funktion zum automatischen Umschal-
ten zwischen Druck- und Volumenstrommodus bereit. Die unten stehende Abbil-
dung veranschaulicht die typische Anwendung.
Die vorliegende Dokumentation deckt nur die Funktionen der
FcP 5020 ASF ab. Bitte lesen Sie die in
Seite 4
sorgung an den EFC-Antrieb einschalten.
Regelung: Antriebsregelung
P
: Druckistwert
ACT

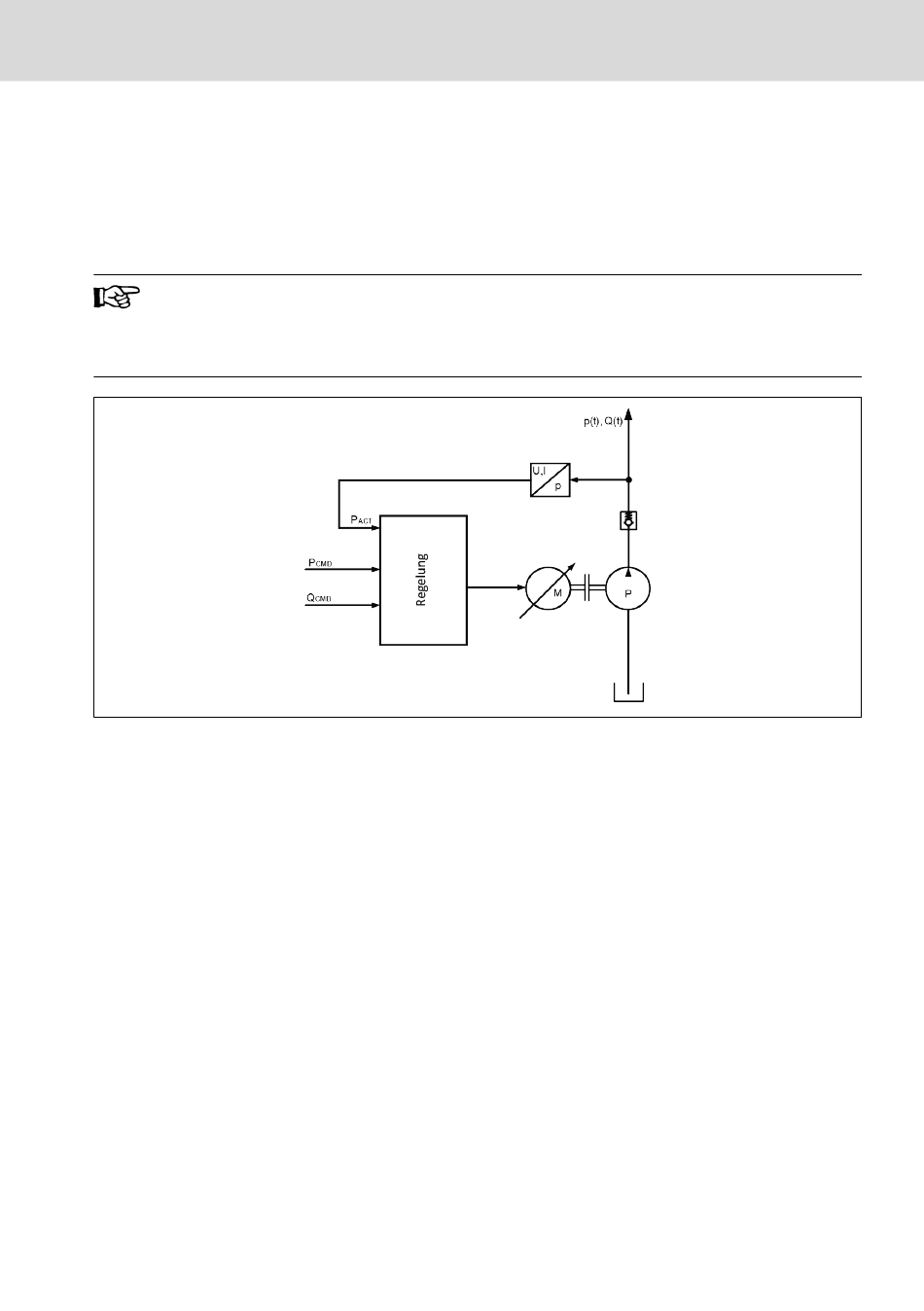

Abb. 4-1: Schaltbild der typischen Anwendung
Ein FcP5020-System besteht aus einem Druckregler, der einen Drucksollwert mit
dem Druckistwert eines im Hydrauliksystem installierten Drucksensors ver-
gleicht. In Abhängigkeit von Soll- und Istdruck wird die Motordrehzahl und somit
der Volumenstrom nachgeregelt. Durch Übersteuerung des Druckreglers kann
über die Volumenstromvorgabe, die eigentlich eine Volumenstrombegrenzung
ist, ein konstanter Volumenstrom erzeugt werden.
Das Produkt bietet die folgenden Funktionen:
Einstellung Druck/Volumenstrom
●
– Einfache Einstellung des Sollwerts (interne Sollwerte und 4 umschaltbare
Parameter für den Drucksollwert)
– Sollwerteinstellung analog oder über Kommunikation möglich*
– Einzigartige digitale Filterung für Drucksollwertanstieg und -abfall
– Vorkonfigurierter Standby-Modus (mit Mindestvolumenstrom und -druck)
* Kommunikation erfordert externe Hardware.
aufgeführten Dokumentationen, bevor Sie die Spannungsver-
Funktionsspezifikation
Kap. 2 "Lieferumfang" auf
P
: Drucksollwert
CMD
Q
: Volumenstromsollwert
CMD
R911378635_Ausgabe 04 Bosch Rexroth AG
5/93
