Sytronix FcP 5020
6.2 Analoger Eingang
In diesem Abschnitt wird gezeigt, wie ein analoger Eingang konfiguriert werden
kann. Die folgende Abbildung zeigt ein Beispiel für den analogen Eingang AI2,
der dem Druckistwert zugewiesen wurde. Die Konfiguration für AI1, EAI und
EAI2 erfolgt ähnlich wie für AI2, nur mit anderen Parametern (siehe nachstehen-
de Tabelle).

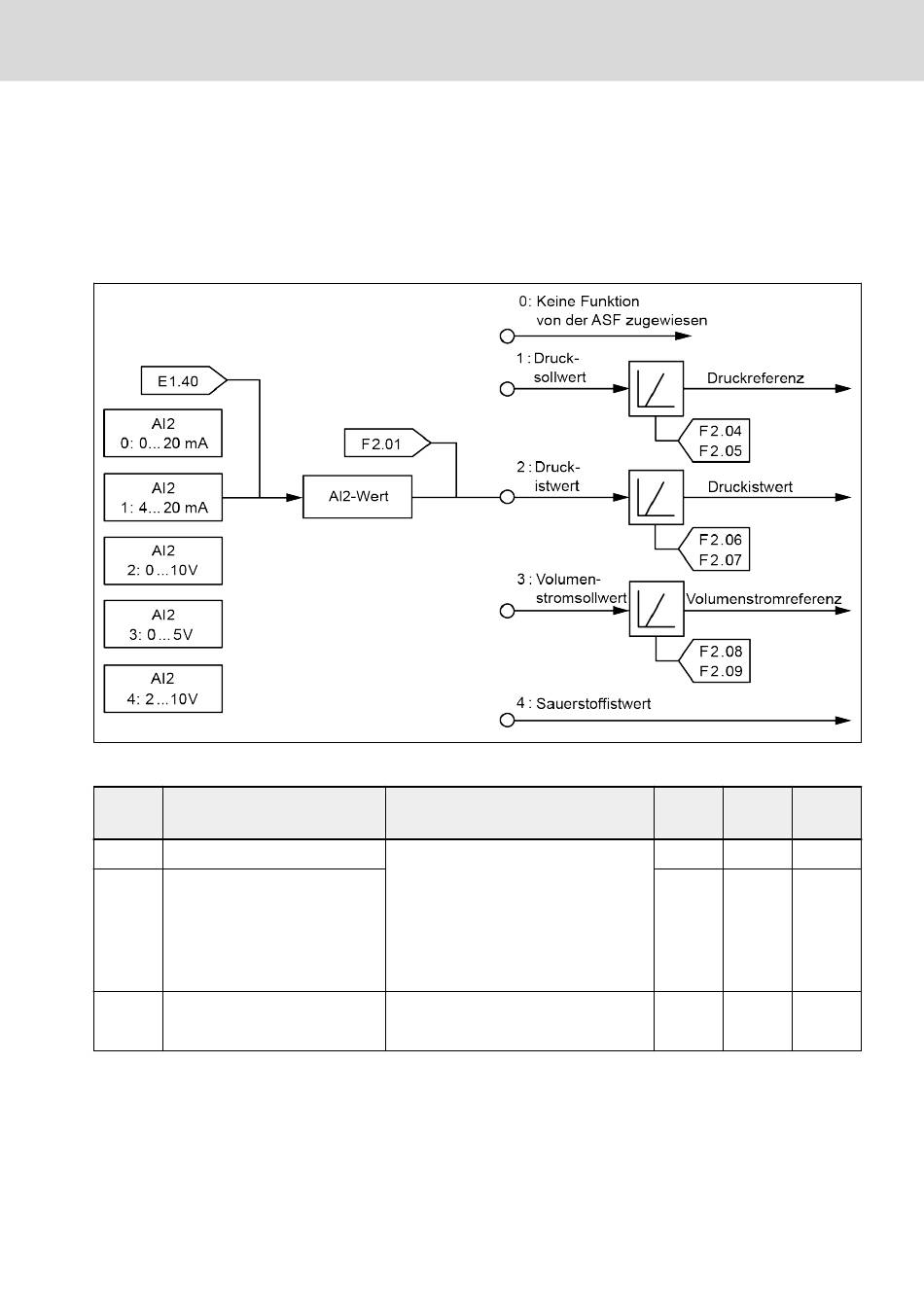

Abb. 6-2: Beispiel mit einem dem Druckistwert zugewiesenen analogen Eingang AI2
Code
Name
E1.35 AI1-Eingangsmodus
E1.40 AI2-Eingangsmodus
H8.05 EAI-Eingangsmodus
Einstellbereich
0: 0...20 mA
1: 4...20 mA
2: 0...10 V
3: 0...5 V
4: 2...10 V
0...4 (identisch mit E1.35)
5: -10 V...10 V
R911378635_Ausgabe 04 Bosch Rexroth AG
13/93
Elektrischer Anschluss
Stan-
Min.
Attribut
dard
2
-
Run
1
-
Run
0
-
Stop
