Telemetrie Modul FS-SVT01
Modul zur Erkennung der Akkuspannung
Vorgehensweise:
1. Schließen Sie das eine Ende des 3-PIN Verbindungs-
kabel am Anschluss „Out" des Telemetriemoduls
und das andere Ende am Anschluss „IN" des Emp-
fängers an. Oder am Anschluss „IN" von einem
der bereits angeschlossenen Sensoren.
2. Schalten Sie den Sender und das Modell (Emp-
fänger) ein. Auf dem Hauptbildschirm wird nun
„Ext.voltage 4: 12.40V" angezeigt, was bedeutet
das die Installation erfolgreich war.
Achtung!!!
Die Polarität der roten und schwarzen Stecker bitte
auf keinen Fall vertauschen. Dies würde die elektro-
nischen Bauteile beschädigen.
Hinweis
Die Sensormodule müssen immer am Anschluss „IN"
angeschlossen werden . Schließen Sie die Sensoren
nicht am Anschluß „OUT" an, da ansonsten fehler-
hafte Werte an den Empfänger übertragen werden
und der Empfänger und die Telemetriemodule be-
schädigt werden können.
Downloaded from
www.Manualslib.com
+
CARSON Reflex Wheel Ultimate Touch 500500516
manuals search engine
x

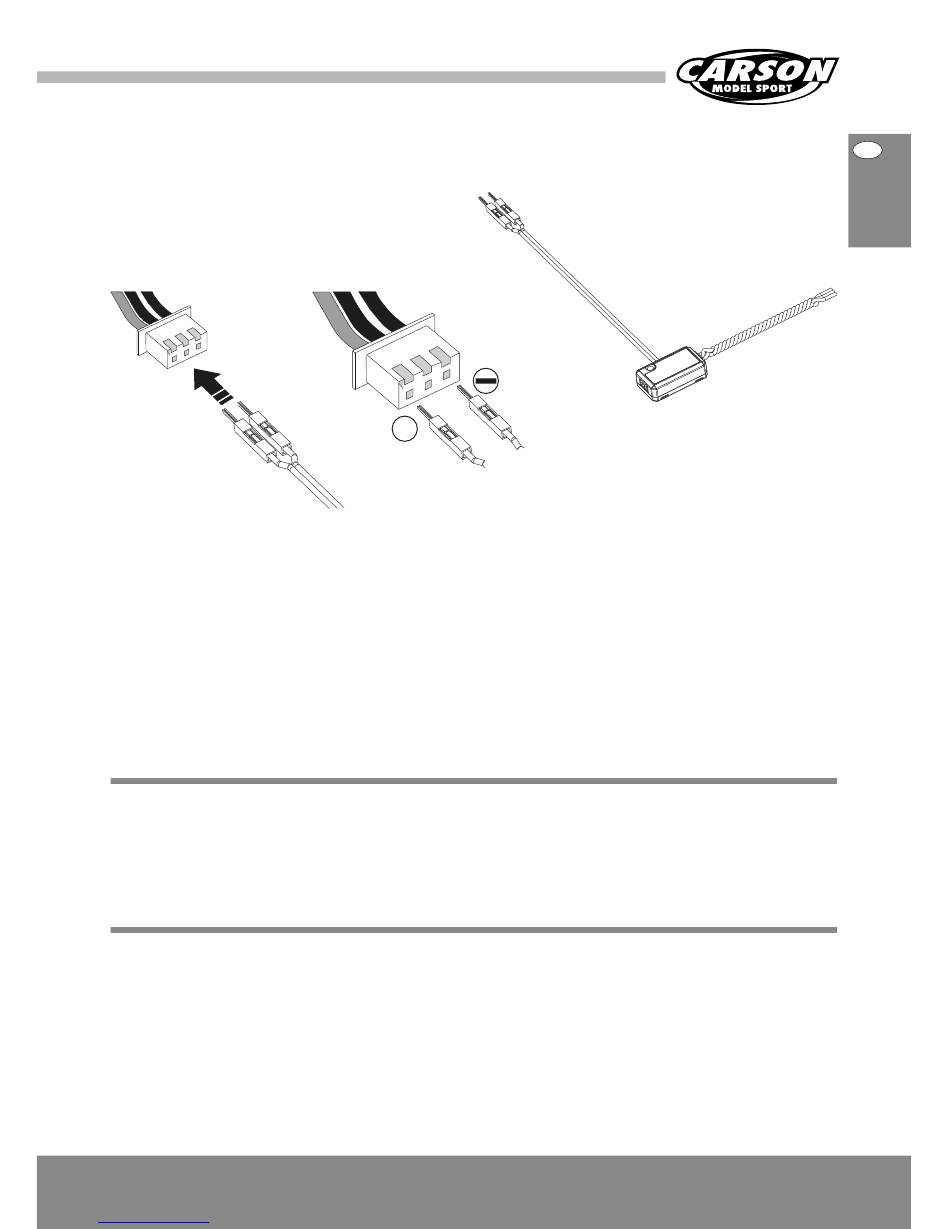

3. Schließen Sie nun den roten und schwarzen
Kontaktstecker am Balancer-Anschluss Ihres
LiPo-Fahrakkus an. Der rote Stecker ist für Pluspol
und der schwarze für den Minuspol (Äusserstes
schwarzes Kabel am Balancerstecker s. Skizze).
Beispiel: „Ext.voltage 4: 12.4V" wird im Bildschirm des
Senders angezeigt. Dies ist der aktuelle Spannungs-
wert Ihres am Sensormodul angeschlossenen
LiPo-Akkus.
D
17
