Erklärung Anschlüsse Sensoren/Module
D

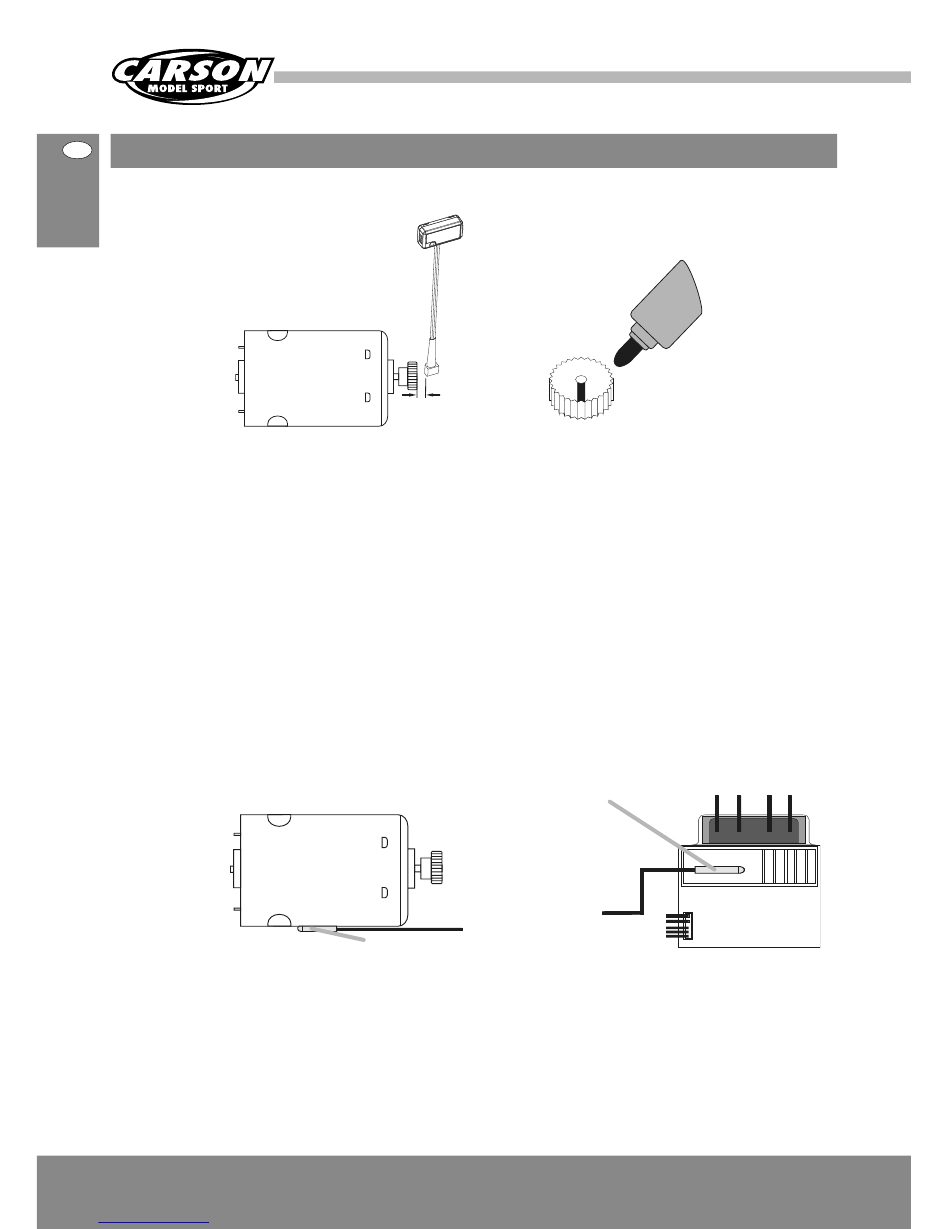

Telemetrie Modul FS-SPD02
Modul zur Erkennung von Drehzahlen
Vorgehensweise:
1. Schließen Sie das eine Ende des 3-PIN Verbindungs-
kabel am Anschluß „Out" des Telemetriemoduls
und das andere Ende am Anschluß „IN" des Emp-
fängers an. Oder am Anschluss „IN" von einem
der bereits angeschlossenen Sensoren.
2. Der Sensor muss auf flacher Oberfläche neben
einem rotierenden Teil wie beispielsweise das
Hauptzahnrad, Motorritzel oder an der Antriebs-
welle angebracht werden. Auf das rotierende
Teil wird mit einem wasserfesten schwarzen oder
weissen Stift eine Linie zur Kennung des Sensors
gezogen.
Telemetrie Modul FS-STM01
Modul zur Erkennung der Temperatur
Vorgehensweise:
1. Schließen Sie das eine Ende des 3-PIN Verbindungs-
kabel am Anschluss „Out" des Telemetriemoduls
und das andere Ende am Anschluss „IN" des Emp-
fängers an. Oder am Anschluss „IN" von einem
der bereits angeschlossenen Sensoren.
2. Bringen Sie den Fühler des Temperatursensors
an einer gewünschten Stelle (z.B. Motor und
Fahrregler) an.
16 CARSON Reflex Wheel Ultimate Touch 500500516
Downloaded from www.Manualslib.com
Temperaturfühler für Motor
manuals search engine
1cm
(Anmerkung: Umso höher der Farbkontrast zwi-
schen Kennungs-Linie und rotierenden Teil, umso
besser das Ergebnis). Der Abstand zwischen Sen-
sor und des rotierenden Teils sollte nicht größer
als 1cm sein.
3. Schalten Sie den Sender und das Modell (Emp-
fänger) ein. Auf dem Hauptbildschirm wird nun
„Motor Speed 2: 0 Upm" angezeigt. Die angezeigte
Geschwindigkeit zeigt die Umdrehungen pro
Minute des rotierenden Fahrzeugteils an welchem
der Sensor installiert ist.
Temperaturfühler für
Fahrtregler
Am besten fixieren Sie diese im direkten Kontakt
mit einem Streifen Klebeband.
3. Schalten Sie den Sender und das Modell (Emp-
fänger) ein. Auf dem Hauptbildschirm wird nun
„Temperature 1: 25 0?" angezeigt. Der angezeigte
Wert zeigt die Temperatur des Fahrzeugteils an
welchem der Sensor installiert ist.
Fahrregler
ESC
