Carson Reflex Wheel-X Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Carson Reflex Wheel-X
Inhaltszusammenfassung für Carson Reflex Wheel-X

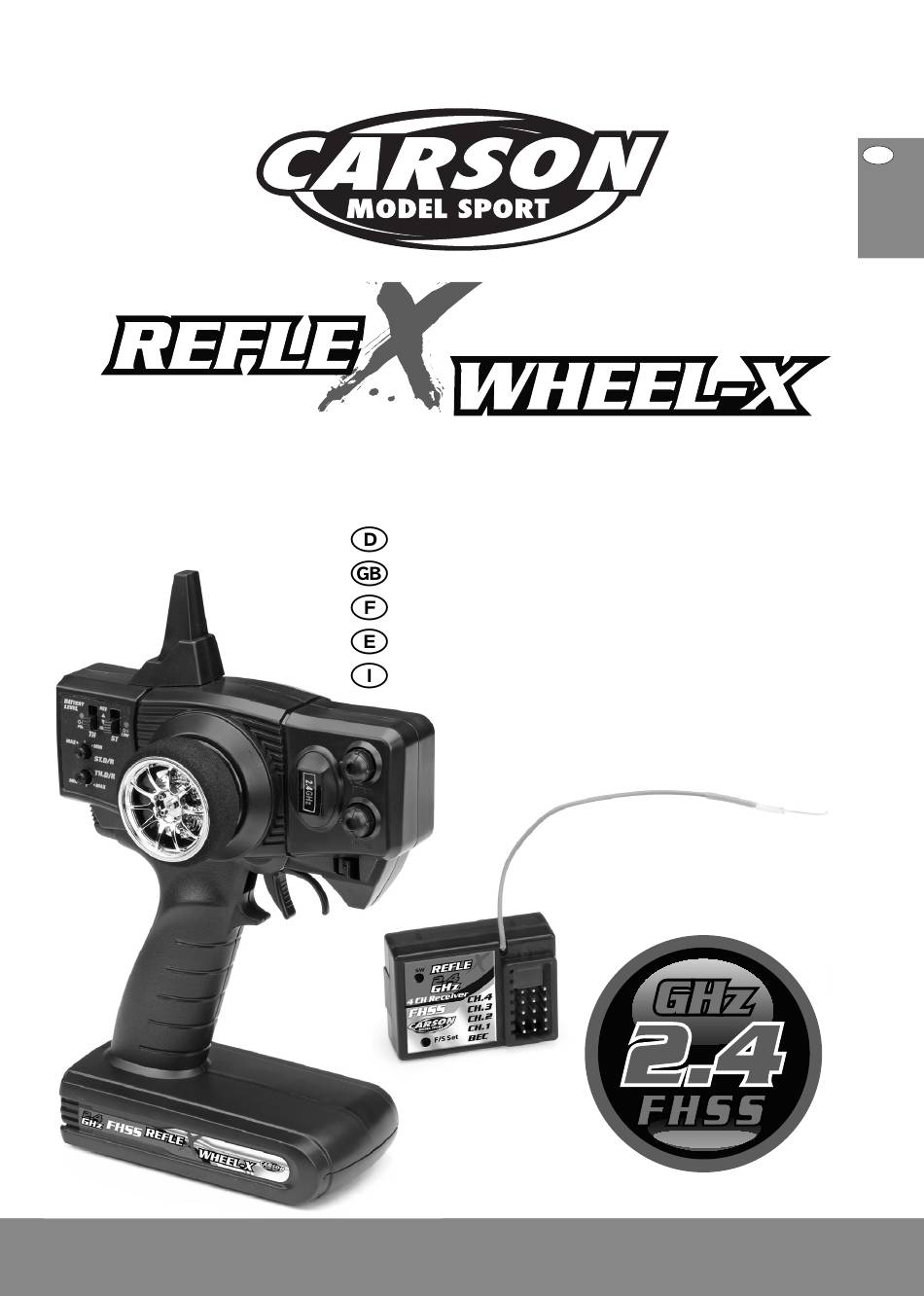

- Seite 1 2 - 12 Instruction Manual Page 14 - 23 Mode d’emploi Page 24 - 33 Instrucciones Página 34 - 44 Istruzioni d’uso Pagina 46 - 56 CARSON Reflex Wheel-X 2,4 GHz 50 050 0030 CARSON Reflex Wheel-X 2,4 GHz 50 050 0030...
-
Seite 2: Garantiebedingungen
Restlaufzeit der ursprünglichen Garantie- darüber hinaus ist auch eine von Land zu Land frist. Nach Ablauf der Garantiefrist vorgenommene verschiedene Geltendmachung anderer Ansprüche Reparaturen oder gelieferte Ersatzteile werden in denkbar. Rechnung gestellt. CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 3: Konformitätserklärung
Abfallbeseitigung zuständige Organisation Tel.: +49/(0)911/9765-03 oder Ihr Fachhändler. Wir wünschen Ihnen viel Spaß mit Ihrem CARSON Modell und jederzeit gute Fahrt! Vor dem Gebrauch Ihrer neuen Funkfernsteuerung lesen Sie bitte dieses Handbuch sorgfältig durch! CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -

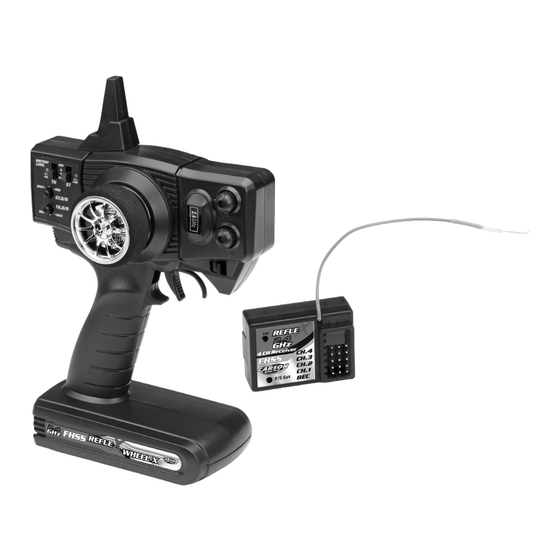

Seite 4: Lieferumfang
Inhalt Vorwort ............................2 Lieferumfang ..........................4 Vorteile/Besonderheiten 2,4 GHz ..................5 Sicherheitshinweise ........................6 Betriebsablauf/Anschluß/ Einstellungen ................7 Technische Daten ........................11 Lieferumfang Sender Empfänger CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 5: Besonderheiten Der 2,4 Ghz-Fernsteuerungen
Ausbreitung der Funkwellen stören oder entfernt von elektrisch leitenden Teilen und gut abschwächen, in der Linie zwischen Sendeantenne sichtbar (aus dem Modell ragend) angeordnet sein, und Empfängerantenne sollte sich möglichst kein andernfalls droht Reichweitenverlust. Hindernis befinden. CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 6: Sicherheitshinweise
Spitzengeschwindigkeit stark nachlässt, Sie würden längerem Betrieb nachlässt, bewegt die Servos nur andernfalls kurze Zeit später die Kontrolle über das sehr langsam, die Kontrolle wird unberechenbar. Fahrzeug verlieren. Wenn Sie ein Modell besitzen, bei welchem der CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 7: Bec-System/Anschluss Elektroantrieb
Motor Anschluß Akku Ein/Ausschalter Elektronischer Fahrregler (Nicht enthalten) Lenkservo Kanal 1 (nicht enthalten) ACHTUNG Empfänger Keine separate Stromversorgung für Überprüfen Sie beim Einbau alle den Empfänger anschließen! Steckverbindungen auf richtige Polung! CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 8: Ausstattung Für Verbrennungsmotor
1. Entfernen Sie die Batterieabdekcung am Sender. 2. Ersetzen Sie die alten mit neuen AA Mignon Batterien/Akkus. Bitte setzen Sie neue Batterien/Akkus ein, wenn die LED-Anzeige blinkt oder der Buzzer ertönt. Batterie CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 9: Funktionen
Das Verhältnis des Hebelweges der Gasbetätigung von Vorwärtsfahrt zu Bremsen/Rückwärtsfahrt kann in zwei Stufen eingestellt werden, entweder 50:50 oder 70:30. Letzteres eignet sich z.B. für Verbrenner- autos oder bei Rennen. Einstellung Gashebelwirkung CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 10: Bedienung Sender
2. Schalten Sie den 3. Wenn die LED am Empfänger ein. Drücken Sie den „SW“ Sender ein. dauerhaft leuchtet ist der Knopf, die LED beginnt zu Verbindungsvorgang abge- blinken. schlossen. Das RC-System ist einsatzbereit. CARSON Reflex Wheel-X 2,4 GHz 50 050 0030... -
Seite 11: Technische Daten
STROMVERSORGUNG DC 4.8~6,0 V (Batteriebox bzw. über BEC vom Fahr-Akku) ABMESSUNGEN MM 35x26x14 mm WEIGHT 10 g Die Geschäftspolitik von CARSON ist es, nach Qualitätsverbesserung zu streben. CARSON behält sich daher das Recht vor, diese Angaben jederzeit ohne Ankündigung zu ändern. Richtlinien zur Batteriesicherheit Richtig eingesetzt sind haushalts- übliche Batterien eine sichere und...
