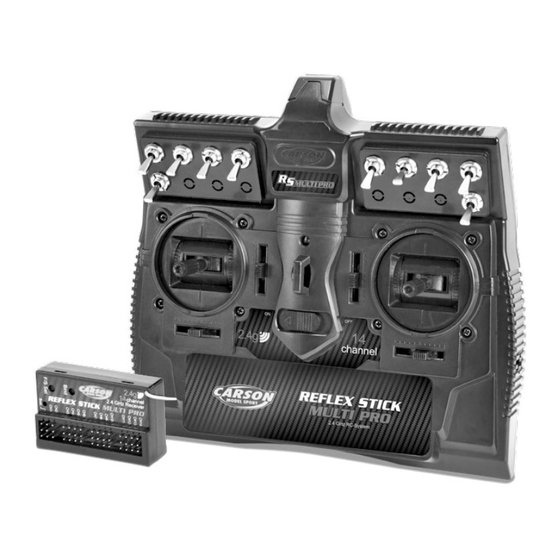

- Seite 1 14 Channel 2.4 GHz FHSS Digital Proportional Radio Control System Betriebsanleitung Seite 2 - 10 Instruction Manual Page 11 - 19 Mode d´emplol Page 20 - 22 Istruzioni d´uso Pagina 23 - 25 500501003 // Stand: Juli 2017...
-
Seite 2: Garantiebedingungen
Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten • Beschädigung oder Ausfall durch Nichtbeachten der Sicher- betreffend Fehler bei der Herstellung in Bezug auf Material und heitsanweisungen oder der Bedienungsanleitung, höhere... -
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort ........................2 Einlegen der Senderbatterien ...............6 Lieferumfang ......................3 Sender ........................7 Besonderheiten der 2,4 GHz-Fernsteuerungen ........4 Servo-Reverse-Schalter ..................8 Vorteile der 2,4 GHz-Technik ................4 Binding ........................8 Besonders zu beachten ..................4 Gastrimmung ......................9 Sicherheitsanweisungen .................4 Lenkungstrimmung ...................9 Vorsicht ........................5 Technische Daten ....................9 Betriebsablauf .....................5 Richtlinien zur Batteriesicherheit ............. -
Seite 4: Besonderheiten Der 2,4 Ghz-Fernsteuerungen
Besonderheiten der 2,4 GHz-Fernsteuerungen Die Sendetechnik mit 2,4 GHz unterscheidet sich in einigen Dennoch werden in einer Sekunde –zig Signale empfangen und Punkten grundlegend von der Technik im Frequenzbereich vom Empfänger ausgewertet. Signale, welche der Empfänger als 27,35 und 40 MHz, welche bisher für die Fernsteuerung von fehlerhaft erkennt (falsche Codierung, nicht ins Signalschema Modellen gebräuchlich ist. -
Seite 5: Vorsicht
Vermeiden Sie, mit Ihrem RC-Fahrzeug in Richtung von Per- Nutzen Sie die Möglichkeit der Failsafe- Einstellung, die sonen oder Tieren zu fahren. Diese Modelle beschleunigen bei einem eventuellen Ausfall der Signalübertragung – z.B. sehr schnell und können ernste Verletzungen verursachen. durch zu geringe Senderspannung –... -
Seite 6: Bec-System/Anschluss An Empfänger
BEC-System/Anschluss an Empfänger BEC-Empfänger: Der Empfänger hat keine separate Stromversorgung und wird über NiMH Akkupacks von 6 V bis 8,4 V können verwendet werden. den Fahr-Akku, welcher den Motor antreibt, mit Strom versorgt. Akkus mit höherer Spannung können den Empfänger und die Das BEC-System des elektronischen Fahrreglers reduziert die Servos beschädigen. -
Seite 7: Sender
Sender CH 10-14: CH 05-09: 3 Positions- 3 Stufen- Taster Schalter ein/aus/ein ein/aus/ein CH11 CH12 CH13 CH14 CH8 CH7 CH6 CH5 Akku- Kontroll- leuchte CH10 Trimmhebel Trimmhebel Kanal 2 Kanal 3 An/Aus Schalter Trimmhebel Kanal 4 Trimmhebel Kanal 1... -
Seite 8: Servo-Reverse-Schalter
Servo-Reverse-Schalter Servo-Umkehr Kanal 2 Servo-Umkehr Kanal 3 Servo-Umkehr Kanal 1 Servo-Umkehr Kanal 4 Binding Zuordnung der Senderkennung zum Empfänger (Binding) Zusätzlich zur Steuerinformation wird im Fernsteuerbetrieb mit Jedem neuen Empfänger muss allerdings einmalig vor der ersten jedem Sendeimpuls eine elektronische Kennung übertragen, an Inbetriebnahme diese Kennung seitens des Senders mitgeteilt Hand welcher der Empfänger erkennt, dass es sich um ein Signal werden. -
Seite 9: Gastrimmung
Stromversorgung DC 4,8~6,0 V (Batteriebox bzw. über BEC vom Fahr-Akku) Abmessungen 35 x 26 x 14 mm Die Geschäftspolitik von CARSON ist es, nach Qualitätsverbesserung zu streben. CARSON behält sich daher das Recht vor, diese Angaben jederzeit ohne Ankündigung zu ändern. -
Seite 10: Richtlinien Zur Batteriesicherheit
Richtlinien zur Batteriesicherheit Richtig eingesetzt sind haushaltsübliche Batterien eine sichere und zuverlässige, mobile Stromquelle. Probleme können nur auftreten, falls sie fehlerhaft verwendet werden, was zum Auslaufen oder in extremen Fällen zu Feuer oder Explosion führen kann. Nachfolgend daher einige einfache Richtlinien für sicheren Gebrauch von Batterien, welche das Aufkommen irgendwelcher Probleme Achten Sie darauf, Ihre Batterien richtig... -
Seite 11: Declaration Of Conformity
• Damage caused by losing control of your car; purchase to any CARSON store. • Any repairs other than those provided by a CARSON Authorised CARSON will, at its option, unless otherwise provided by law: Service Facility;... -
Seite 12: Included Items
Contents Preface ........................11 Install the Transmitter Batteries ..............15 Included Items ....................12 Transmitter ......................16 Features of the 2.4 GHz Remote Controls ..........13 Servo Reverse Switches ..................17 Advantages of the 2.4 GHz Technology ...........13 Binding ........................17 Worth Noting ......................13 Throttle Trim ....................... 18 Safety Instructions ................... -
Seite 13: Features Of The 2.4 Ghz Remote Controls
Features of the 2.4 GHz Remote Controls The transmitter technology at 2.4 GHz is fundamentally different Nonetheless, within each second countless signals are received and in some aspects from the technology in the 27.35 and 40 MHz evaluated by the receiver. Signals that the receiver recognizes as frequency ranges, which up to now have been conventional with defective (false encoding, strings that don’t fit the signal schema, remote control models. -
Seite 14: Safety Instructions
Safety Instructions By reaching a high speed R/C models can be dangerous and could Running your model in the street is very dangerous to both cause personal injury or damage to property. The appeal of driving automobile drivers and your model. Avoid running your an RC model depends on assembling the model accurately and model in the street. -
Seite 15: Bec-System/Connections To Receiver
BEC-System/Connections to Receiver BEC-receiver: Battery eliminator is installed in the receiver circuitry. The receiver Use only a speed controller which has the exclusive connector for gets supplied with current through the drive battery that runs the the BEC system. engine. NiMH battery from 6 V to 8.4 V can be used for the receiver. Batteries of higher voltage may damage the receiver and servos. -
Seite 16: Transmitter
Transmitter CH 10-14: CH 05-09: 3 Position 3 Position switch switch on/off/on on/off/on CH11 CH12 CH13 CH14 CH8 CH7 CH6 CH5 Battery indicator light CH10 Trim Trim special steering Channel 3 Channel 2 Power switch On/Off Trim steering Trim Channel 4 steering Channel 1... -
Seite 17: Servo Reverse Switches
Servo Reverse Switches Servo reverse Channel 2 Servo reverse Channel 3 Servo reverse Channel 1 Servo reverse Channel 4 Binding Assigning a transmitter identifier to the receiver (binding) In addition to control information, when the remote control is Upon first use, however, the transmitter must communicate this operating, an electronic identifier is sent with each transmitter identifier to teach each new receiver. -
Seite 18: Throttle Trim
Power Supply DC 4.8~6.0 V (Battery box or via BEC-system from driving battery) Dimensions 35 x 26 x 14 mm It is CARSON’s policy that we strive to improve the quality of our products. Therefore CARSON may alter specifications of our products at any time without any notice. -
Seite 19: Battery Safety Guidelines
Battery Safety Guidelines Used correctly, domestic batteries are a safe and dependable source of portable power. Problems can occur If they are misused or abused – resulting in leakage or, in extreme cases, fire or explosion. Here are some simple guidelines to safe battery use designed to eliminate any such problems. -
Seite 20: Conditions De Garantie
Conditions de garantie La garantie ne couvre pas: Pour le présent produit, CARSON offre une garantie de 24 mois à • Tout dommage ou défaillance causé par force majeure, abus, compter de la date d‘achat chez un distributeur autorisé et couvre accident, utilisation abusive, erronée ou anormale, non respect... -
Seite 21: Consignes De Sécurité
Consignes de sécurité Les modèles radiocommandés peuvent être dangereux en Ne visez ni ne dirigez jamais le modèle vers une personne atteignant une vitesse élevée et causer des dommages matériels ou un animal. Les modèles de voiture peuvent atteindre des et/ou corporels. -
Seite 22: Consignes De Sécurité Relatives Aux Piles
Consignes de sécurité relatives aux piles Utilisées correctement, les piles à usage domestique constituent une source d’énergie fiable et sûre. Des problèmes peuvent survenir si on ne les emploie pas correctement: fuite ou dans des cas extrêmes, incendie ou explosion. Voici quelques conseils simples qui vous permettront d’éviter ce genre de problèmes. -
Seite 23: Condizioni Di Garanzia
Condizioni di Garanzia Dalla garanzia sono esclusi: CARSON offre una garanzia di 24 mesi, dalla data di acquisto, • derivanti dalla mancata osservanza delle istruzioni d‘uso e contro eventuali difetti di materiale o di fabbricazione nel caso di sicurezza, da cause di forza maggiore, incidenti, utilizzo in cui il prodotto risultasse difettoso al normale utilizzo. -
Seite 24: Avvertenze Di Sicurezza
Avvertenze di sicurezza I modelli R/C possono causare danni a persone o cose se Evitare di muovere il modellino RC, sia esso un’auto o uno raggiungono velocità elevate. Per un ottimo funzionamento del scafo, in direzione di persone o animali. Questi modellini modello R/C è... -
Seite 25: Linee Guida Per Un Utilizzo Sicuro Delle Batterie
Linee guida per un utilizzo sicuro delle batterie Se utilizzate correttamente, le normali batterie domestiche sono una fonte di energia sicura e affidabile. Si possono verificare problemi solo se le batterie vengono utilizzate in modo improprio. Questo comporta il loro scaricamento o, in casi estremi, il rischio di incendio o esplosione. - Seite 26 Notizen / Notes...
