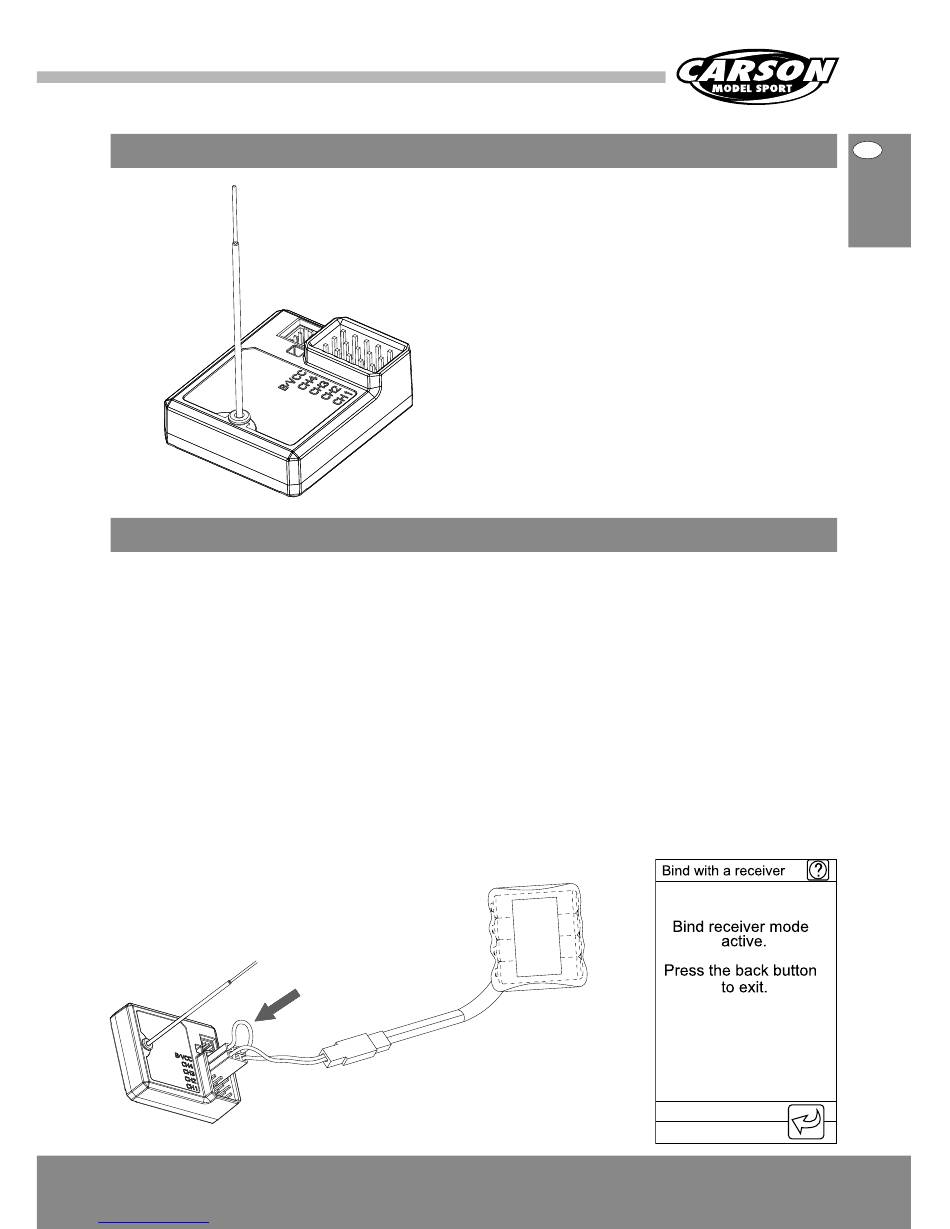

Erklärung Empfängeranschlüsse
Binding
Der mitgelieferte Empfänger ist bereits mit dem
Sender gebunden. Wenn Sie einen neuen Empfänger
mit der Anlage binden möchten, gehen Sie bitte wie
folgt vor:
1. Installieren Sie den Akku im Sender und schalten
Sie die Fernsteuerung ein.
2. Öffnen Sie das Hauptmenü und wählen Sie „RX-
Setup"-Funktion auf der zweiten Menü-Seite aus
und berühren Sie dann „Bind with a receiver" um
mit dem Bindungsvorgang zu starten.
3. Stecken Sie das „Binding"-Kabel in den Empfänger-
Anschluss „B/VCC".
Downloaded from
www.Manualslib.com
Bindingstecker
Empfänger
CARSON Reflex Wheel Ultimate Touch 500500516
manuals search engine
CH1-CH4: Anschluss des jeweiligen Kanals
(Servo/Fahrtregler etc.)
BIND, VCC: Anschluss für Bindingstecker bzw.
Stromzufuhr.
OUT:
ASbus Anschluss für ausgehende PPMS
data-signale und für den Anschluss des
serial bus moduls um die Kanäle noch
zu erweitern.
IN:
Anschluss für alle Arten von Sensoren.
4. Schließen Sie einen 6V Akku an einem beliebigen
Kanal von CH1 bis CH4 an. Auf richtige Polarität
achten. Die Empfänger-LED beginnt zu blinken.
5. Der Sender beendet den Bind-Modus automa-
tisch, nachdem der Empfänger mit dem Sender
erfolgreich verbunden ist.
6. Ziehen Sie das „Binding"-Kabel ab und verbinden
Sie den Empfänger erneut mit dem Akku. Bitte
schließen Sie die Servos und Sensoren am Emp-
fänger an und überprüfen Sie alle Funktionen.
7. Falls die Funktionen nicht ordnungsgemäß funk-
tionieren, müssen die obigen Schritte nochmal
wiederholt werden.
Empfängerakku
