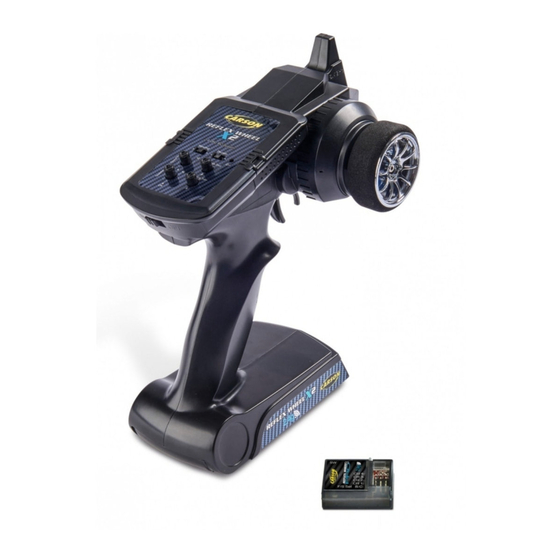

Reflex Wheel X2
2.4 GHZ FHSS DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM
Betriebsanleitung /
Instruction Manual
DE // Sicherheitsanweisung
GB // Safety precautions
FR // Avertissement de sécurité
IT // Avvertenze di sicurezza
ES // Indicaciones de seguridad
NL // Veiligheidsinstructies
500500049 // Stand: November 2019
02 - 05
06 - 07
08 - 09
10 - 11
12 - 13
14 - 15
16 - 17
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Carson Reflex Wheel X2
Inhaltszusammenfassung für Carson Reflex Wheel X2
- Seite 1 Reflex Wheel X2 2.4 GHZ FHSS DIGITAL PROPORTIONAL RADIO CONTROL SYSTEM Betriebsanleitung / Instruction Manual 02 - 05 DE // Sicherheitsanweisung 06 - 07 GB // Safety precautions 08 - 09 FR // Avertissement de sécurité 10 - 11 IT // Avvertenze di sicurezza...
-
Seite 2: Anschluss Verbrennungsmotor / Connection Combustion Engine
Anschluss Verbrennungsmotor / Connection combustion engine Gas Servo / Throttle Servo Batterieanschluss / Connnect to receiver battery Lenkservo / Steering Servo Ein/Ausschalter / Power Switch Empfänger-Batteriebox (Art.Nr. 500503033) und Empfänger-Akku (Art.Nr. 500608104) / Receiver battery case (No. 500503033) / Receiver battery (No. 500608104) Anschluss Brushed Fahrregler / Connection brushed Speed Controller Anschluss zum Motor / Connect to motor Elektronischer Fahrregler... -
Seite 3: Funktionen / Functions
Funktionen / Functions 1. Antenne / Antenna 2,4 GHz 6. Trimmung Lenkung: Falls die Vorderräder nicht gerade stehen, 2/3. REV-Schalter / Servoreverse: Verwenden Sie die REV Schalter (TH verwenden Sie die Lenkungs-Trimmung zum nachjustieren. REV + ST REV) um die Drehrichtung der Servos umzukehren. Steering Trim: If the front wheels do not align straight, use the steering REV switch / servo reverse: Use the REV switches (TH REV + ST REV) to trim to adjust. -
Seite 4: Bedienung Des Senders / Transmitter Handling
Bedienung des Senders / Transmitter Handling BETRIEBSABLAUF / OPERATING PROCEDURE • Vor dem Betrieb: Erst den Sender einschalten, dann den • Vergewissern Sie sich, vor und nach Inbetriebnahme Empfänger. Als letztes den Fahrakku mit dem Regler des Senders, dass alle Trimmungen in der gewünschten verbinden. - Seite 5 Technische Daten / Technical data • 2 Kanal Fernsteuerung: 2,4 GHz / 2-channel transmitter: 2.4 GHz • Betriebsspannung Empfänger / Receiver operating voltage: • Betriebsspannung Sender: 4,8-6V / Transmitter operating voltage: 4.8-6V - Empfänger HV: 6 - 11V / Receiver HV: 6 - 11V •...
- Seite 6 Stand befindet. Dieses Handbuch enthält die technischen Anlagen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformation entsprechend dem aktuellen Stand vor der Drucklegung. Der Inhalt dieses Handbuchs und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden. Den aktuellsten Stand ihres Handbuches finden sie unter: www.carson-modelsport.com Konformitätserklärung: Bedeutung des Symbols auf dem Produkt, der Verpackung Hiermit erklärt TAMIYA-CARSON Modellbau...
-
Seite 7: Richtlinien Zur Batteriesicherheit
Richtlinien zur Batteriesicherheit: Richtig eingesetzt sind haushaltsübliche Batterien eine sichere und zuverlässige, mobile Stromquelle. Probleme können nur auftreten, falls sie fehlerhaft verwendet werden, was zum Auslaufen oder in extremen Fällen zu Feuer oder Explosion führen kann. Nachfolgend daher einige einfache Richtlinien für sicheren Gebrauch von Batterien, welche das Aufkommen irgendwelcher Probleme verhindern können. -
Seite 18: Notizen / Notes
NOTIZEN / NOTES...
