Installatie-instructies
Controle bij ontvangst
Bij ontvangst dienen de goederen gecon-
troleerd te worden en bij eventuele gebre-
ken dient het transportbedrijf en de verze-
keringsmaatschappij hiervan schriftelijk op
de hoogte gesteld te worden.
Bescherming van het milieu
Verpakking
De verpakking is met recyclebaar
materiaal vervaardigd. De verpak-
king dient overeenkomstig de door
de gemeente vastgelegde milieu-
voorschriften afgevoerd te worden.
Koelmiddel
Bevat gefluoreerd gas broeikaseffect dat
onder het Protocol van Kyoto valt.
Voor het type gas en de hoeveelheid per
systeem zie het typeplaatje.
GWP (Global Warming Potential): 2107.
Afvoer van het toestel
Bij het demonteren van het toestel, na een
lange gebruikstijd, dienen de onderdelen
gerecycleerd te worden. Het koelcircuit
is gevuld met koelmiddel dat opgevan-
gen dient te worden en dat vervolgens bij
de fabrikant van het gas ingeleverd wordt
om gerecycleerd te kunnen worden. In de
hermetisch afgesloten compressor bevindt
zich nog olie en daarom dient deze met het
circuit verzegeld ingeleverd te worden.
De airconditioner zal naar een door de ge-
meentelijke overheid aangewezen plaats
afgevoerd worden waar een selectieve teru-
gwinning van de onderdelen plaats zal vin-
den.
Vervoer
Deze toestellen dienen altijd in verticale
stand verplaatst te worden, zodat de olie in
de compressor er niet uit kan lopen. Indien
het, om een of andere reden, toch nodig is
deze stand bij uitzondering te wijzigen, dan
dient dit niet langer dan de daarvoor strikt
noodzakelijke tijd te gebeuren.

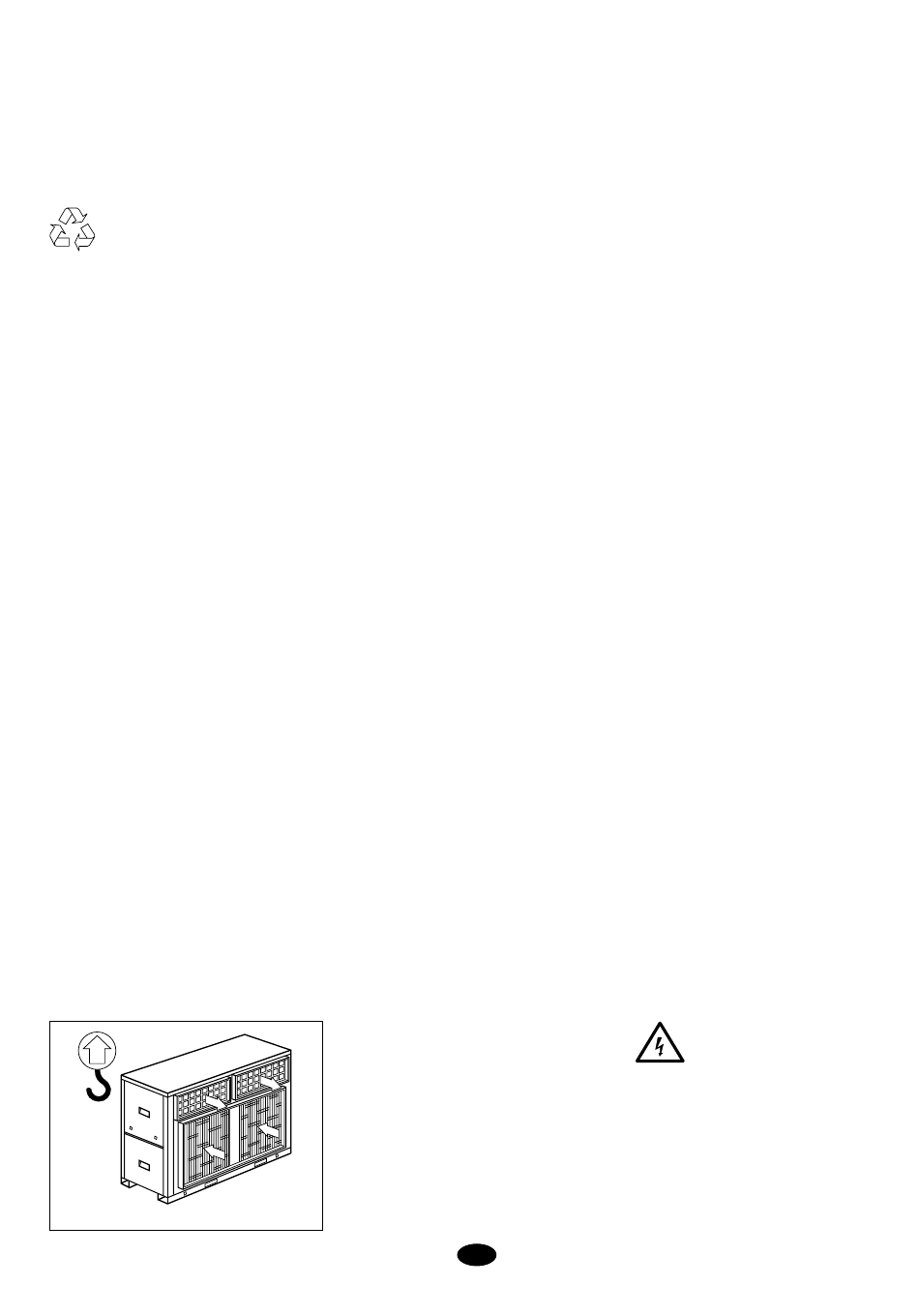

Behandeling
Voor het verplaatsen van de units naar de
plaats van installatie kunnen de vier recht-
hoekige gaten van de grondplaat, met een
heftruck, gebruikt worden of de vier cilin-
dervormige gaten die zich aan de uiteinden
van het frame bevinden.
Fig. 6 en 7
Waarschuwingssymbolen
Deze symbolen waarschuwen u voor mo-
gelijk gevaarlijke situaties; men dient van de
betekenis van deze symbolen op de hoogte
te zijn en hier rekening mee te houden.
Fig. 1
Dit symbool wijst op risico's of gevaren die
met elektriciteit te maken hebben.
Fig. 2
Let op: het toestel is met afstandsbediening
uitgerust en kan mogelijk ingeschakeld
worden. De netspanning dient twee minu-
ten voordat men het toestel openmaakt,
uitgeschakeld te worden zodat ieder con-
tact met de draaiende turbine van de venti-
lator uitgesloten is.
Fig. 3
Let op: ventilator in beweging.
Fig. 4
Let op: het is verplicht, alvorens enige han-
deling aan het toestel uit te voeren, eerst
de aanwijzingen door te lezen.
Fig. 5
Let op: de hete oppervlakken niet aan-
raken.
Fig. 6
Let op: takelpunt.
Plaats
Alvorens de verpakking open te maken
controleren of de specificaties op de bui-
tenkant van de verpakking kloppen en u
het juiste toestel ontvangen heeft.
Het toestel dient op een volledig vlakke on-
dergrond geplaatst te worden en men dient
erop te letten dat deze het gewicht van het
toestel kan dragen.
Indien u er zeker van wilt zijn dat er geen
trillingen veroorzaakt worden, kan het toe-
stel op een trillingdempende ondergrond
van kurk of gelijksoortig materiaal ge-
plaatst worden of aan de onderzijde met
trillingdempende platen of steunen beves-
tigd worden.
In afbeelding 9 worden de ruimten en be-
vestigingen vermeld die met het plaatsen
van elk model overeenkomen.
Bevestiging van het toestel
Alvorens het toestel te installeren contro-
leren of de structuur het gewicht van het
toestel kan dragen.
Normaal zijn er geen speciale steunen ver-
eist. Als echter het toestel direct in kanto-
ren of woningen geplaatst wordt en in uit-
zonderlijke gevallen, wordt geadviseerd de
veersteunen (verkrijgbaar als toebehoren)
te gebruiken teneinde de overdracht van
trillingen naar de structuur tot een mini-
mum te beperken.
Wanneer het toestel op de vloer geplaatst
wordt, dient er een betonnen ondergrond
aangelegd te worden voor een gelijkmatige
NL
verdeling van het gewicht.
Vrije ruimten
Bij het installeren van elk toestel dient er
ruimte vrij gelaten te worden voor:
a) Luchtaanvoer en -uitblaas.
b) Onderhoud.
c) Elektrische installatie
Voor de juiste werking dienen de in de
schema's met algemene afmetingen aan-
gegeven minimale afstanden in acht geno-
men te worden in verband met voorwerpen
die mogelijk de vrije luchtcirculatie of de
onderhoudswerkzaamheden zouden kun-
nen belemmeren.
Afvoer
De unit is voorzien van twee aansluitingen
voor de afvoer van condenswater dat in de
batterij tijdens het bedrijf in de wintercyclus
gevormd wordt of voor het volledig ledigen
van de machine.
De aansluitingen hebben een uitwendige
doorsnede van 28,5 mm.
Bij buitentemperaturen onder 5°C kan het
condenswater mogelijk bevriezen en de
afvoer verstoppen. Men dient hiermee re-
kening te houden en, indien men het nodig
acht, een flexibel elektrisch verwarmings-
element te installeren.
Dit element kan via een regelbare ruimte-
thermostaat aangesloten worden, bijvoor-
beeld bij 3°C, waardoor het verwarming-
selement bij een lagere dan de ingestelde
temperatuur ingeschakeld wordt.
Elektrische installatie
Elektrische aansluitingen
In elk geval dienen de geldende landelijke
voorschriften in acht genomen te worden.
Elke airconditioner wordt met een schakel-
kast geleverd die op de spanning aan-
gesloten wordt door middel van een ho-
ofdschakelaar met zekeringen of een
automatische schakelaar.
Deze schakelkast is van een fasedetector
voorzien om te garanderen dat de elektri-
sche volgorde R-S-T is. Is dit niet het geval,
dan ontvangt de regelplaat geen stroom en
werkt het toestel niet. In dat geval dienen
twee van de ingangsfasen van de hoofd-
voeding van de machine omgewisseld te
worden.
WAARSCHUWING
Losse kabels kunnen tot storingen
in de werking van het toestel en
oververhitting bij de aansluitklem-
men leiden. Bovendien bestaat er
brandgevaar. Let er dus op dat alle
kabels goed vast zitten.
De voedingsspanning niet aansluiten noch
het toestel laten werken voordat alle leidin-
gen aangesloten en elektrische aansluitin-
gen gemaakt zijn.
Erop letten dat de elektrische voeding
correct aangesloten is volgens de schakel-
schema's.
45
