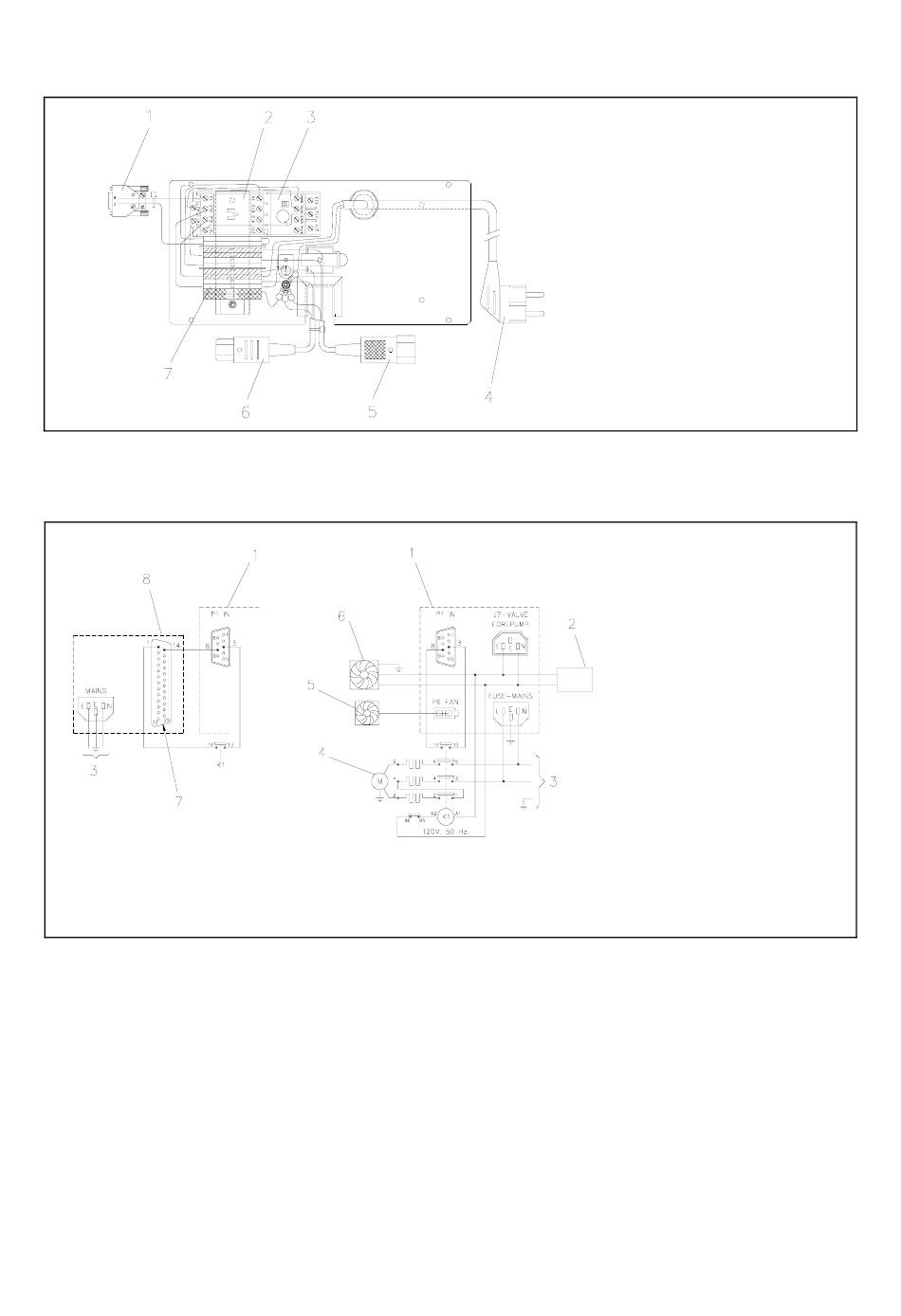

Zadný panel skrine kontrolného modulu Turbo Stacku
Schéma zapojenia
75
NÁVOD K POUŽITIU
1.
Prepájací konektor
2.
Cievka stykača
3.
Preќažovacie relé
4.
Zástrčka napájania
5.
Zástrčka napájania primárnej vývevy
(pripojená ku konektoru J7 kontrolného
modulu)
6.
Zásuvka napájania kontrolného modulu
(pripojená ku konektoru HLAVNÁ
POISTKA)
7.
Doska s napájacou zásuvkou
1.
Kontrolný modul Turbo-V
2.
Preplachovací ventil (doplnkové
príslušenstvo)
3.
Sieќové napájanie (220 V, 50 Hz, 1
fáza)
4.
Mechanická výveva
5.
Vetrák s nízkym výkonom
6.
Vetrák s vysokým výkonom
7.
Karta Set Point
8.
Multi-ventil (doplnková výbava)
87-900-888-01(B)
