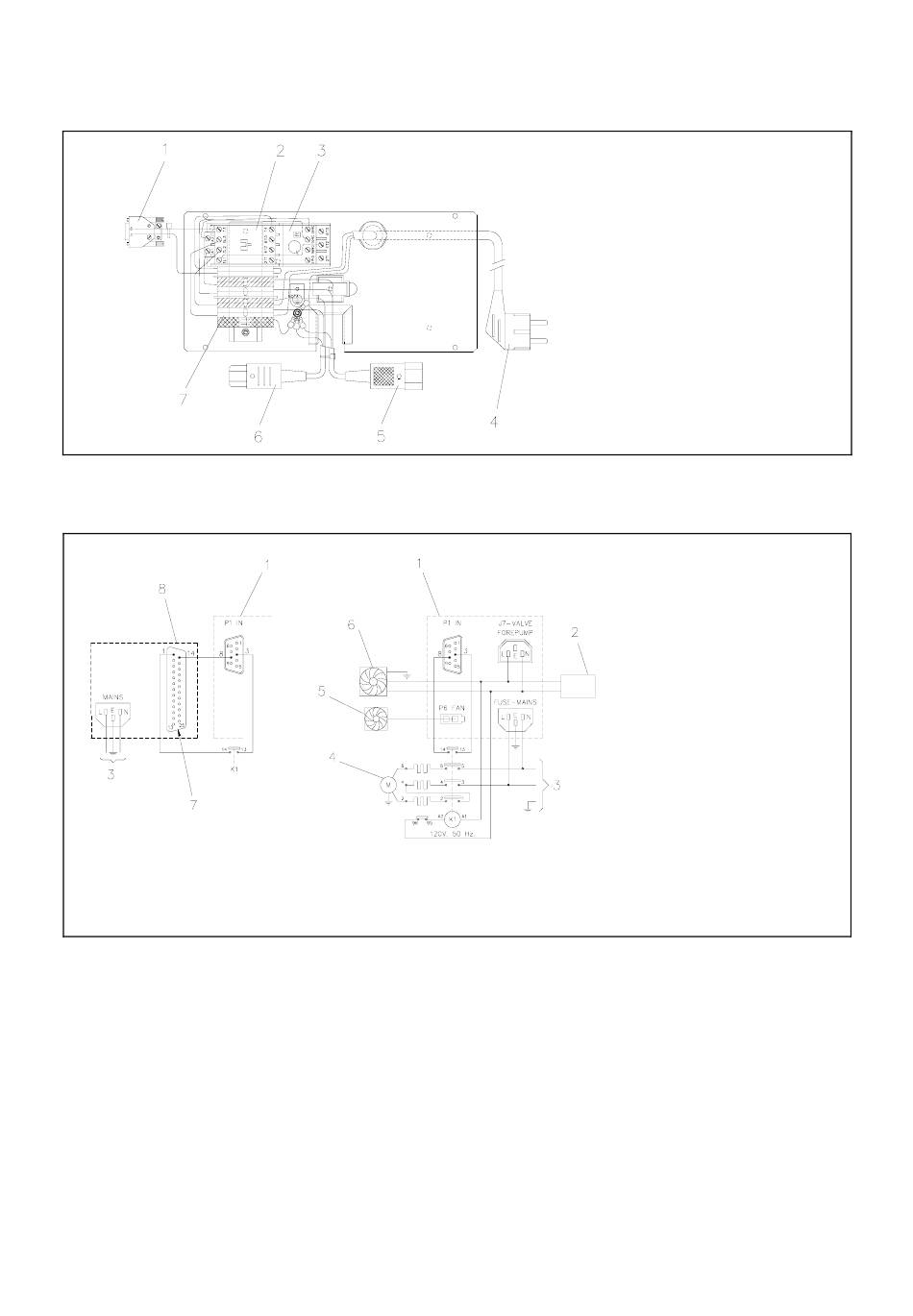

Turbó kártya vezérlő doboz hátsó panelja
Elvi kapcsolási rajz
60
HASZNÁLATI UTASÍTÁS
1.
Összekötő csatlakozó
2.
Védőkapcsoló tekercse
3.
Felső relé
4.
Tápdugó
5.
Előszivattyú tápdugó (a vezérlő IJ csatla-
kozójához csatlakoztatva)
6.
Vezérlő tápellátásának foglalata (a vezérlő
FUSE MAINS csatlakozójához csatlakoz-
tatva)
7.
Tápfeszültség-kapocsléc
1.
Turbo-V vezérlő
2.
Ventillátorszelep (opcionális)
3.
Tápfeszültség (220 V, 50 Hz, 1 fázis)
4.
Mechanikai szivattyú
5.
Kisteljesítményű ventillátor
6.
Nagyteljesítményű ventillátor
7.
Beállítási pont kártya
8.
Multimérő (opcionális)
87-900-888-01(B)
