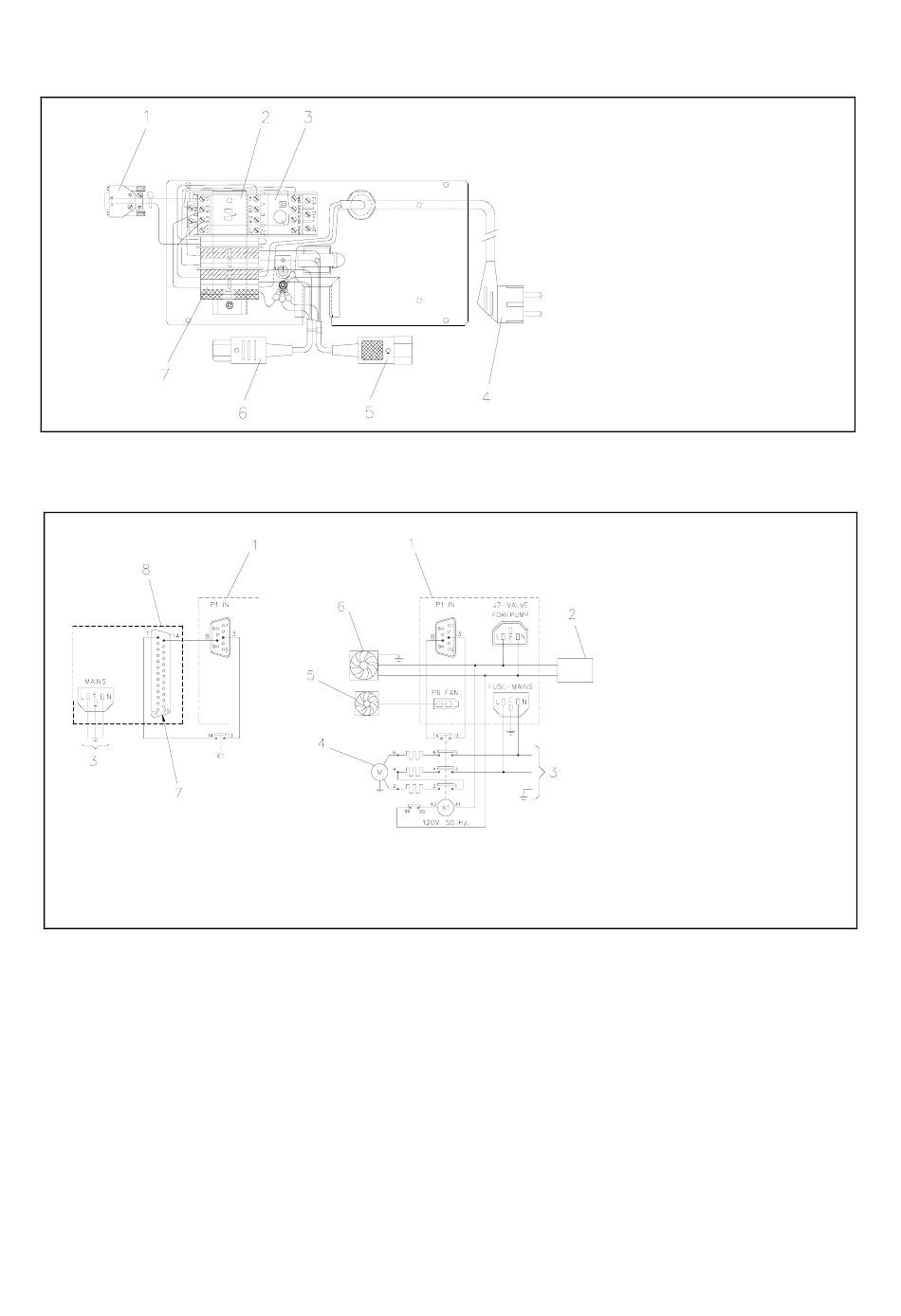

Det bageste panel til styreenhedens kasse
Eldiagram
35
BRUGSANVISNING
1. Interlock-kontakt (samlet til styreenhedens
kontakt P1).
2. Kontaktor
3. Overbelastningsrelæ
4. Elnettets kontakt
5. Primærpumpens strømforsyning (samlet til
styreenhedens kontakt J7)
6. Styreenhedens strømforsyning (samlet til
styreenhedens kontakt FUSE-MAINS)
7. Forbindelse til elnettet
1. Styreenhed Turbo V
2. Udluftningsventil (ekstraudstyr)
3. Elnet (220 V, 50 Hz, enfaset)
4. Mekanisk pumpe
5. Laveffektventilator
6. Højeffektventilator
7. Set Point kort
8. Multi-målesinsturment
(ekstraudstyr)
87-900-888-01(B)
