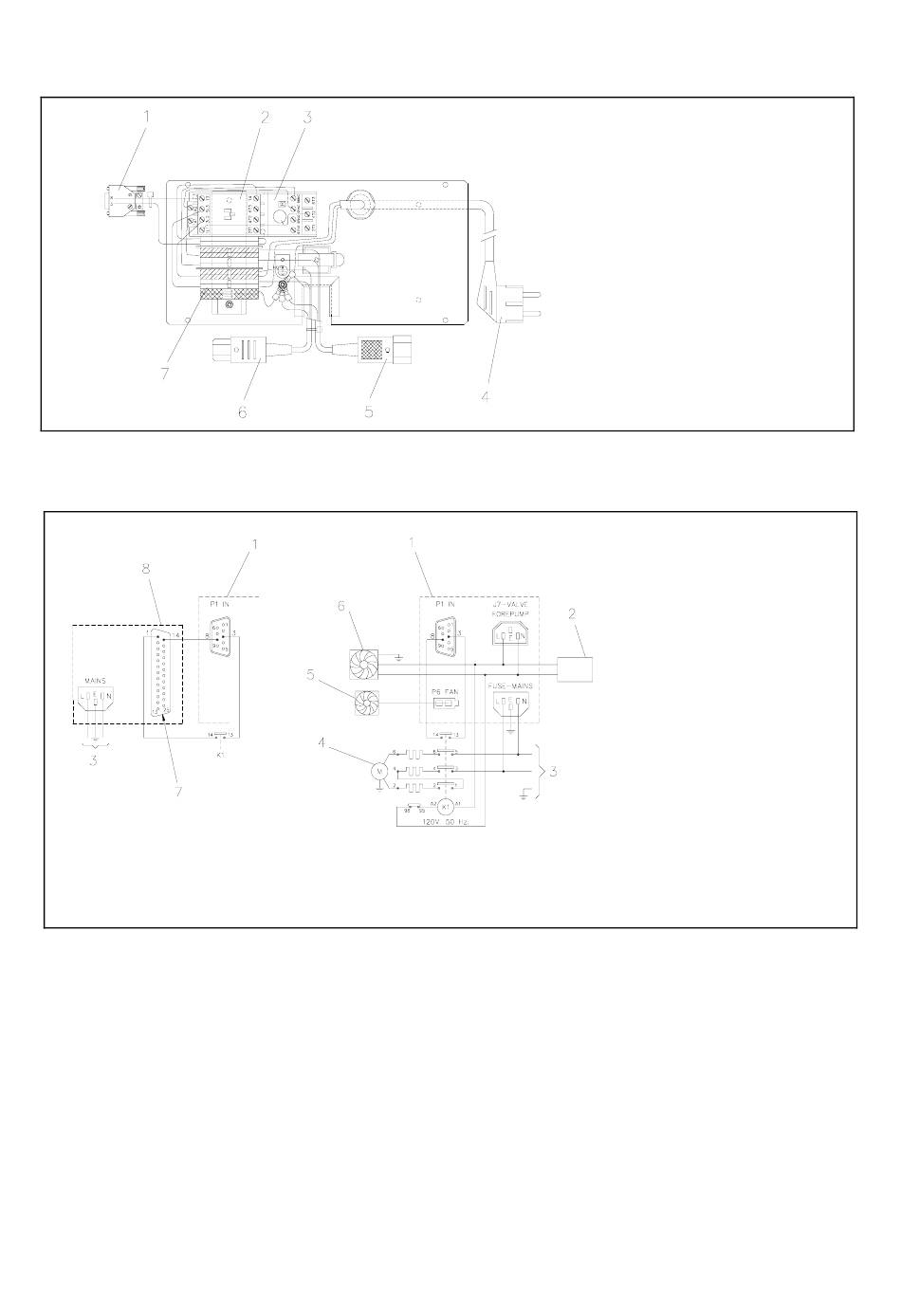

Painel posterior da Caixa do Controller
Esquema Eléctrico
25
INSTRUÇÕES PARA O USO
1. Conector de interlock (ligado ao conector
P1 do controller)
2. Caixa de contactos
3. Relê de sobrecarga
4. Ficha de alimentação da rede
5. Alimentação da bamba primária (ligada ao
conector J7 do controller)
6. Alimentação do controller
conector FUSE-MAINS do controller)
7. Caixa de bornes de ligação com a rede
1. Controller Turbo-V
2. Vent valve (opcional)
3. Rede de alimentação (220 V. 50 Hz,
monofásica)
4. Bomba mecânica
5. Ventilador de baixa potência
6. Ventilador de alta potência
7. Cartão Set Point
8. Multi-Gauge (Opcional)
87-900-888-01(B)
