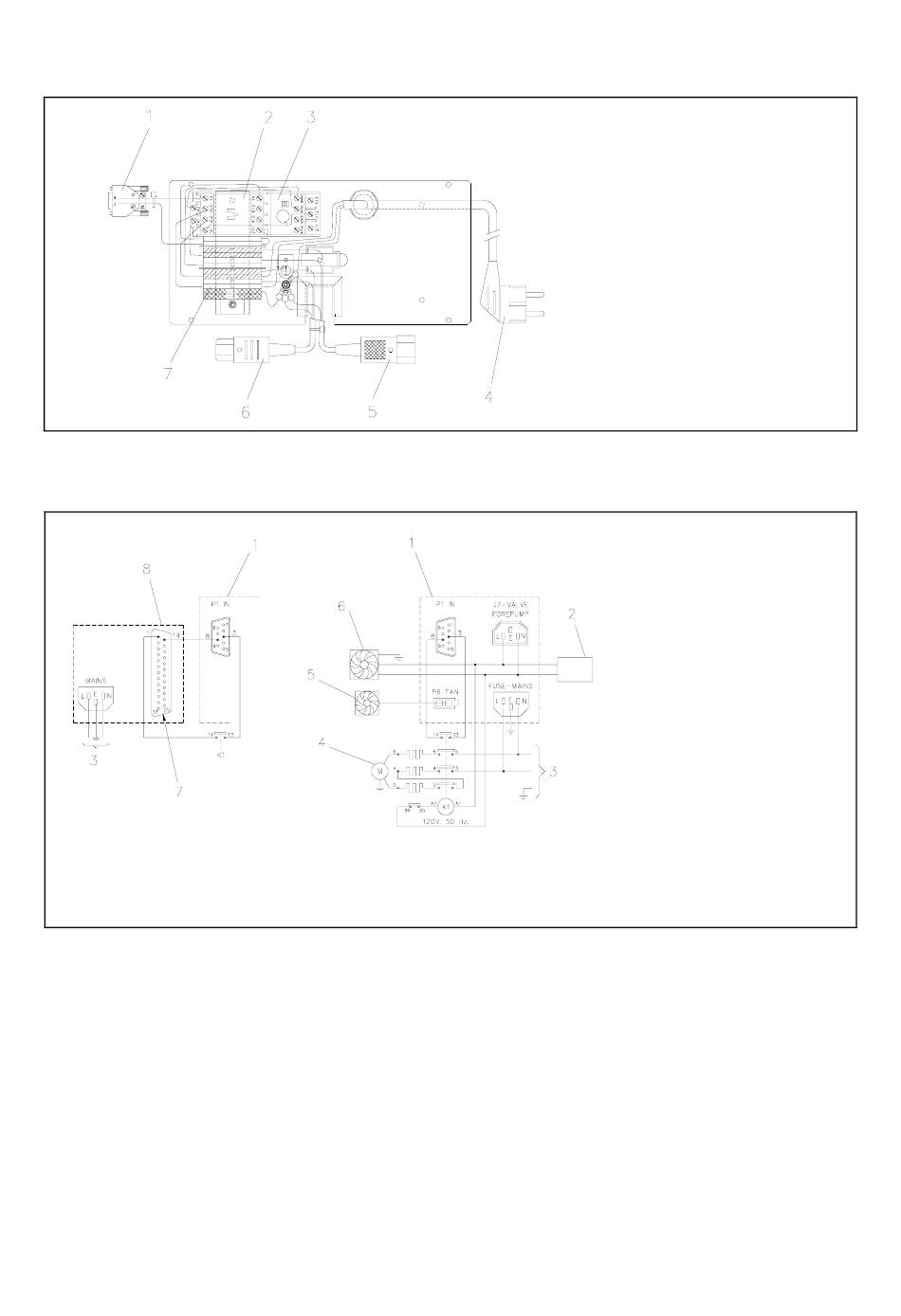

Zadní panel skříně regulátoru zařízení Turbo Stack
Schéma zapojení
70
PŘÍRUČKA K POUŽITÍ
1. konektor blokování
2. cívka stykače
3. relé na přřetížení
4. síťčvá zástrčka
5. zástrčka pro napájení pomocného čerpadla
(připojená ke konektoru J7 regulátoru)
6. zásuvka pro napájení regulátoru (připojená
ke konektoru sítě a síťové pojistky)
7. síťová svorkovnice
1. regulátor Turbo-V odvzdušňovací
ventil (doplňkový)
2. síť (220 V, 50 Hz, 1 fáze)
3. mechanické čerpadlo
4. slabý ventilator
5. silný ventilátor
6. karta pro nastavení hodnot
7. konektor pro další přístroje (doplňkový)
87-900-888-01(B)
