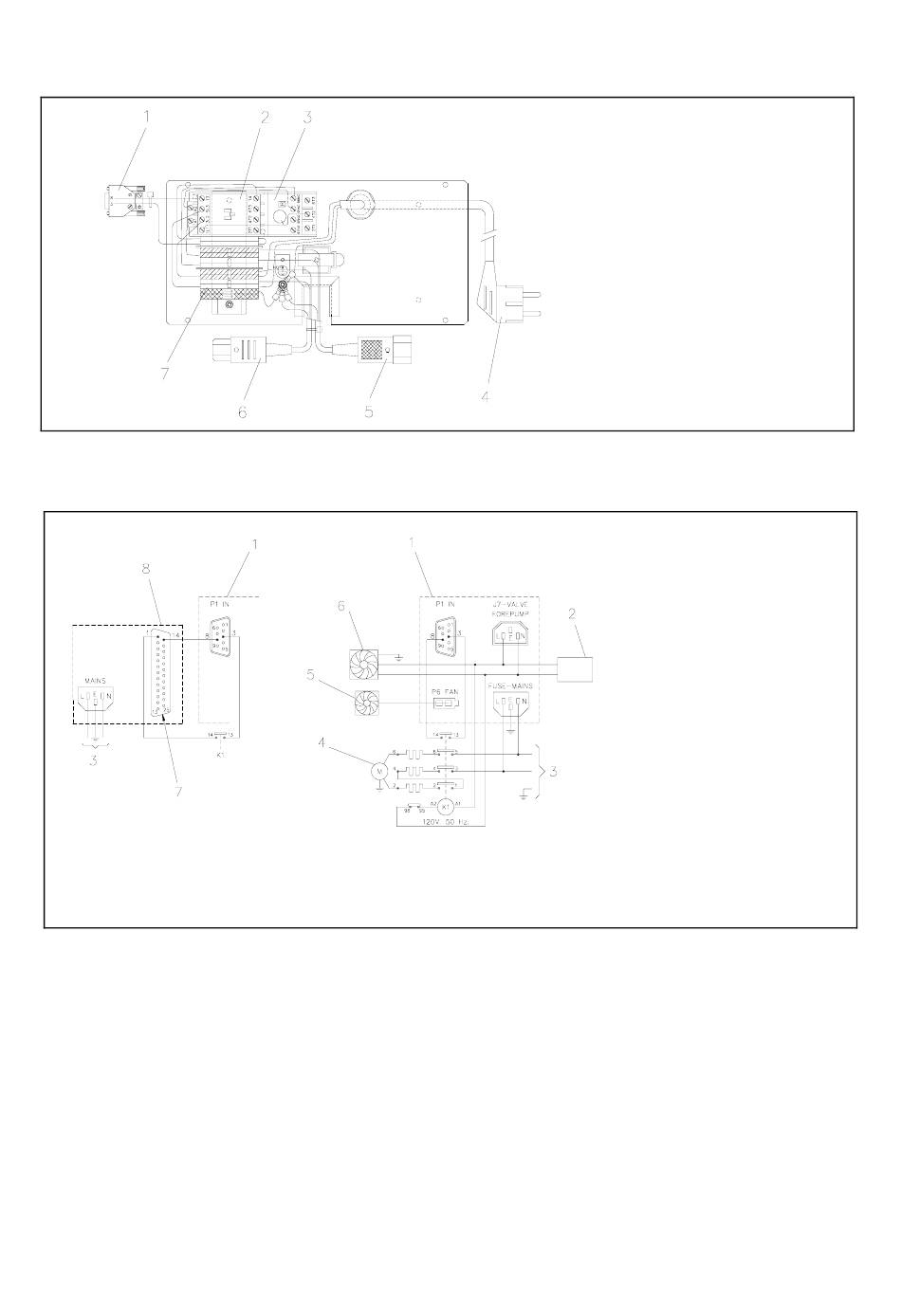

Achterpaneel van de controllerbak
Elektrisch schema
30
GEBRUIKSAANWIJZINGEN
1. Interlock connector (aangesloten op
connector P1 van de controller).
2. Contactor
3. Overbelastingsrelais
4. Stekker voor netvoeding
5. Voeding van de primaire pomp
(aangesloten op connector J7 van de
controller)
6. Voeding van de controller (aangesloten op
de FUSE-MAINS connector van de
controller).
7. Klemmenbord voor aansluiting op net
1. Controller Turbo-V
2. Ontluchtingsklep (optie)
3. Voedingsnet (220 V, 50 Hz, 1 fase)
4. Mechanische pomp
5. Ventilator met laag vermogen
6. Ventilator met hoog vermogen
7. Set-point kaart
8. Multi-Gauge (optie)
87-900-888-01(B)
