Varian Turbo Stack 969-8200 Bedienungshandbuch Seite 50

Det bakre panelet til styreenhetens kasse

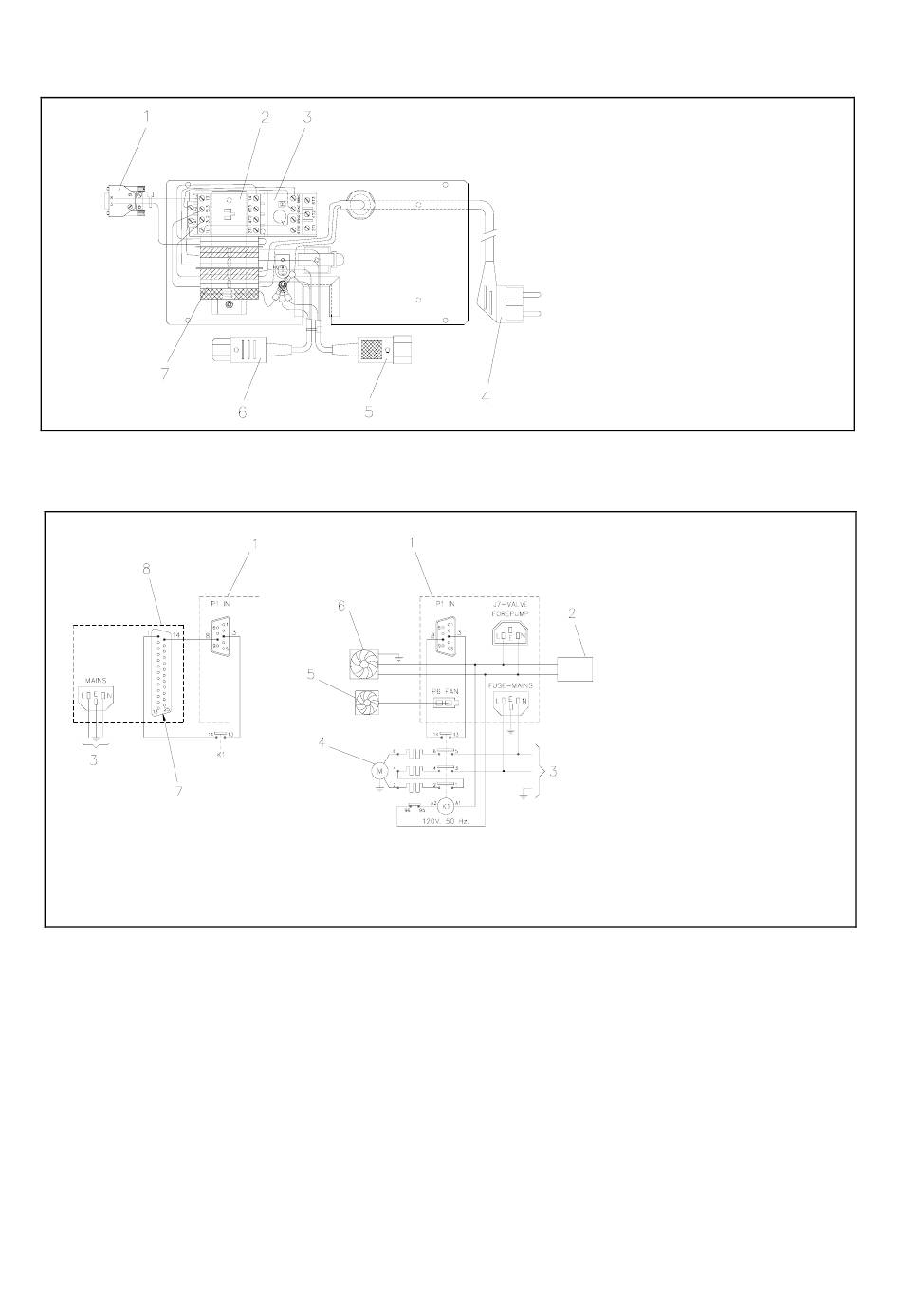

Strømforbindelsesdiagram
45
BRUKERVEILEDNING
1. Interlock forbindelse (koplet til
styreenhetens P1 forbindelse)
2. Kontaktor coil
3. Overvekt relè
4. Støpsel
5. Tilførsel til primær pumpen (koplet til
styreenhetens J7 forbindelse)
6. Tilførsel til styreenheten (kolplet til
styreenhetens FUSE-MAINS forbindelse)
7. Klemmeanordning for tilkopling til nettet
1. Styreenhet Turbo-V
2. Utløpsventil (tilleggsutstyr)
3. Strømforsyningsnettverk (220 V, 50
Hz, 1 fase)
4. Mekanisk Pumpe
5. Lav effekt Ventilator
6. Høy effekt Ventilator
7. Set Point Kort
8. Multimåleinstrument (tilleggsutstyr)
87-900-888-01(B)
