Všeobecné Informace - Varian Turbo Stack 969-8200 Bedienungshandbuch

VŠEOBECNÉ INFORMACE
Toto zařízení je určeno pro odborníky. Uživatel by si měl
před použitím zařízení přečíst tento návod a všechny další
informace dodané firmou
neodpovídá za jakékoli nehody, které vzniknou následkem
i částečného nedodržení těchto pokynů, nesprávným
používáním neznalými osobami, neoprávněným zásahem
do zařízení nebo jakoukoli činností, která je v rozporu s
pokyny uvedenými v příslušných
Následující odstavce obsahují
k zajištění bezpečnosti obsluhy při používání tohoto
zařízení. Podrobné informace o instalovaném zařízení
jsou k dispozici v příslušných dodaných technických
manuálech.
Tento manuál používá
protokol:

VÝSTRAHA!
Výstražná hlášení jsou určena pro upozornění obsluhy
na určitý postup nebo činnosti, které by v případě
nedodržení mohly způsobit vážný úraz.
!
VAROVÁNÍ
Varovná hlášení jsou uvedena před postupy, které by v
případě nedodržení mohly poškodit zařízení.
POZNÁMKA
Poznámky obsahují důležité informace převzaté z textu.
POPIS
Turbo Stack tvoří skupina čerpadel, která se skládá
z těchto zařízení:
−
turbovývěva s nezbytným příslušenstvím;
−
pomocné čerpadlo;
−
regulátor turbočerpadla;
−
přístrojový blok nebo jednotka senTorr (doplňkový).
Turbo Stack je agregát vybavený požadovanými vývěvami a
příslušenstvím. Zde jsou uvedeny základní typy:
−
Typ 969-8200: Turbo Stack s vývěvou Turbo-V70 a
přívodní přírubou CFF 4,5";
−
Typ 969-8201: Turbo Stack s vývěvou Turbo-V70 a
přívodní přírubou ISO 63;
−
Typ 969-8202: Turbo Stack s vývěvou Turbo-V70D
a přívodní přírubou CFF 4,5";
−
Typ 969-8203: Turbo Stack s vývěvou Turbo-V70D
a přívodní přírubou ISO 63;
−
Typ 969-8204: Turbo Stack s vývěvou Turbo-V70LP
a přívodní přírubou CFF 4,5";
−
Typ 969-8205: Turbo Stack s vývěvou Turbo-V70LP
a přívodní přírubou ISO 63;
−
Typ 969-8206: Turbo Stack s vývěvou Turbo-V250
a přívodní přírubou CFF 6";
−
Typ 969-8207: Turbo Stack s vývěvou Turbo-V250
a přívodní přírubou ISO 100;
Varian. Firma Varian
státních normách.
informace potřebné
následující standardní
−
Typ 969-8208: Turbo Stack s vývěvou Turbo-
V300HT a přívodní přírubou CFF 6";
−
Typ 969-8209: Turbo Stack s vývěvou Turbo-
V300HT a přívodní přírubou ISO 100;
−
Typ 969-8210: Turbo Stack s vývěvou Turbo-
V150HT a přívodní přírubou CFF 6";
−
Typ 969-8211: Turbo Stack s vývěvou Turbo-
V150HT a přívodní přírubou ISO 100;

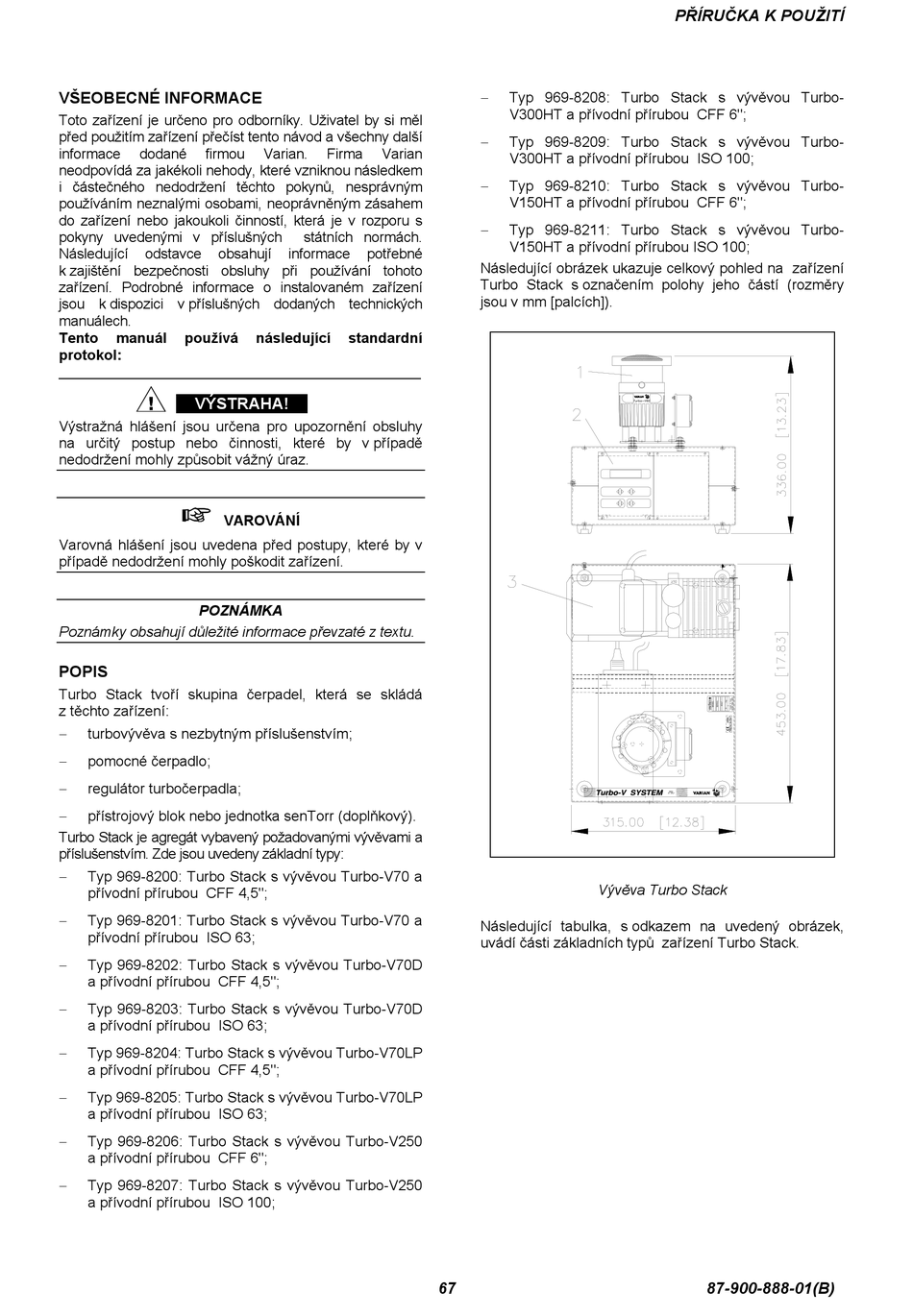

Následující obrázek ukazuje celkový pohled na zařízení
Turbo Stack s označením polohy jeho částí (rozměry
jsou v mm [palcích]).
Vývěva Turbo Stack
Následující tabulka, s odkazem na uvedený obrázek,
uvádí části základních typů zařízení Turbo Stack.
67
PŘÍRUČKA K POUŽITÍ
87-900-888-01(B)
