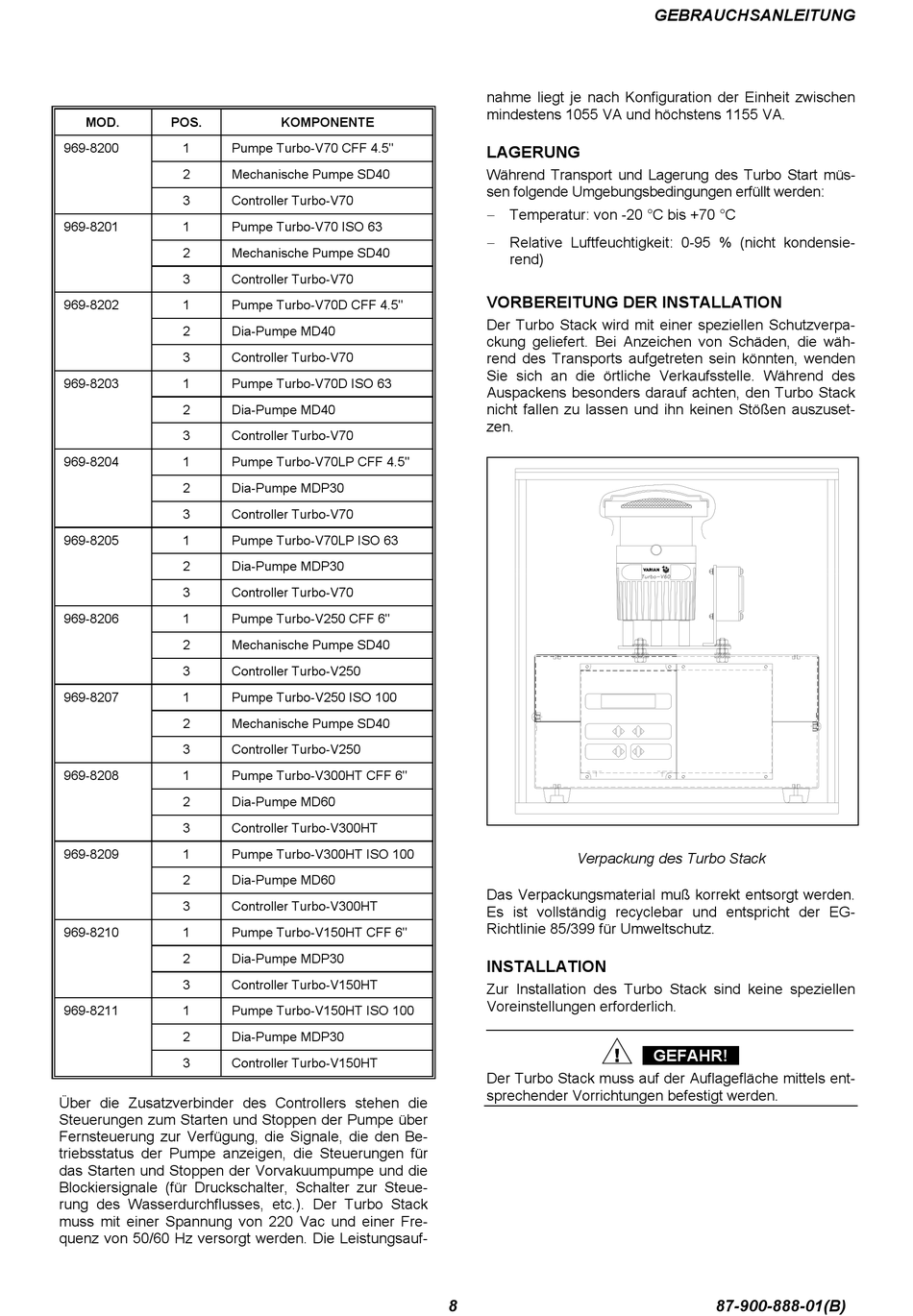

MOD. POS.
969-8200 1 Pumpe Turbo-V70 CFF 4.5"
2 Mechanische Pumpe SD40
3 Controller Turbo-V70
969-8201 1 Pumpe Turbo-V70 ISO 63
2 Mechanische Pumpe SD40
3 Controller Turbo-V70
969-8202 1 Pumpe Turbo-V70D CFF 4.5"
2 Dia-Pumpe MD40
3 Controller Turbo-V70
969-8203 1 Pumpe Turbo-V70D ISO 63
2 Dia-Pumpe MD40
3 Controller Turbo-V70
969-8204 1 Pumpe Turbo-V70LP CFF 4.5"
2 Dia-Pumpe MDP30
3 Controller Turbo-V70
969-8205 1 Pumpe Turbo-V70LP ISO 63
2 Dia-Pumpe MDP30
3 Controller Turbo-V70
969-8206 1 Pumpe Turbo-V250 CFF 6"
2 Mechanische Pumpe SD40
3 Controller Turbo-V250
969-8207 1 Pumpe Turbo-V250 ISO 100
2 Mechanische Pumpe SD40
3 Controller Turbo-V250
969-8208 1 Pumpe Turbo-V300HT CFF 6"
2 Dia-Pumpe MD60
3 Controller Turbo-V300HT
969-8209 1 Pumpe Turbo-V300HT ISO 100
2 Dia-Pumpe MD60
3 Controller Turbo-V300HT
969-8210 1 Pumpe Turbo-V150HT CFF 6"
2 Dia-Pumpe MDP30
3 Controller Turbo-V150HT
969-8211 1 Pumpe Turbo-V150HT ISO 100
2 Dia-Pumpe MDP30
3 Controller Turbo-V150HT
Über die Zusatzverbinder des Controllers stehen die
Steuerungen zum Starten und Stoppen der Pumpe über
Fernsteuerung zur Verfügung, die Signale, die den Be-
triebsstatus der Pumpe anzeigen, die Steuerungen für
das Starten und Stoppen der Vorvakuumpumpe und die
Blockiersignale (für Druckschalter, Schalter zur Steue-
rung des Wasserdurchflusses, etc.). Der Turbo Stack
muss mit einer Spannung von 220 Vac und einer Fre-
quenz von 50/60 Hz versorgt werden. Die Leistungsauf-
KOMPONENTE
8
GEBRAUCHSANLEITUNG
nahme liegt je nach Konfiguration der Einheit zwischen
mindestens 1055 VA und höchstens 1155 VA.
LAGERUNG
Während Transport und Lagerung des Turbo Start müs-
sen folgende Umgebungsbedingungen erfüllt werden:
− Temperatur: von -20 °C bis +70 °C
− Relative Luftfeuchtigkeit: 0-95 % (nicht kondensie-
rend)

VORBEREITUNG DER INSTALLATION

Der Turbo Stack wird mit einer speziellen Schutzverpa-
ckung geliefert. Bei Anzeichen von Schäden, die wäh-
rend des Transports aufgetreten sein könnten, wenden
Sie sich an die örtliche Verkaufsstelle. Während des
Auspackens besonders darauf achten, den Turbo Stack
nicht fallen zu lassen und ihn keinen Stößen auszuset-
zen.
Verpackung des Turbo Stack
Das Verpackungsmaterial muß korrekt entsorgt werden.
Es ist vollständig recyclebar und entspricht der EG-
Richtlinie 85/399 für Umweltschutz.
INSTALLATION
Zur Installation des Turbo Stack sind keine speziellen
Voreinstellungen erforderlich.

GEFAHR!
Der Turbo Stack muss auf der Auflagefläche mittels ent-
sprechender Vorrichtungen befestigt werden.
87-900-888-01(B)
