ALLMÄN INFORMATION
Utrustningen är avsedd för yrkesmässig användning.
Användaren bör läsa denna bruksanvisning, samt övrig
dokumentation från Varian
utrustningen. Varian tar inget ansvar för skador som helt
eller delvis orsakats av åsidosättande av instruktionerna,
olämplig användning av person utan tillräcklig kunskap,
obehörigt bruk av utrustningen eller hantering som
strider mot gällande lokala föreskrifter.
De följande avsnitten innehåller all information som
behövs för att garantera operatörens säkerhet under
driften. Detaljerad information om installerade apparater
kan finnas i aktuella tekniska manualer.
I bruksanvisningen
standardrubriker:

VARNING!
Meddelandena om fara informerar operatören om att en
speciell procedur eller en viss typ av arbete måste
utföras exakt enligt anvisningarna. I annat fall finns risk
för svåra personskador.
!
Varningsmeddelandena visas framför procedurer som
måste följas exakt för
utrustningen.
OBSERVERA
Detta visar på viktig information i texten.
BESKRIVNING
Turbo Stack är en pumpenhet som omfattar följande
delar.
−
en turbopump med tillbehör
−
en förvakuumpump
− styrenhet till pumparna
− en multimätarenhet (tillbehör).
Turbo Stack utrustas på fabriken med önskade tillbehör
och pumpar.
Basmodellerna är de följande:
− Modell 969-8200: Turbo Stack med pump Turbo-V70
och fläns CFF 4.5";
− Modell 969-8201: Turbo Stack med pump Turbo-V70
och fläns ISO 63;
− Modell 969-8202: Turbo Stack med pump Turbo-
V70D och fläns CFF 4.5";
− Modell 969-8203: Turbo Stack med pump Turbo-
V70D och fläns ISO 63;
− Modell 969-8204: Turbo Stack med pump Turbo-
V70LP och fläns CFF 4.5";
− Modell 969-8205: Turbo Stack med pump Turbo-
V70LP och fläns ISO 63;
− Modell 969-8206: Turbo Stack med pump Turbo-
V250 och fläns CFF 6";
före användning
används följande
VIKTIGT!
att undvika skador
− Modell 969-8207: Turbo Stack med pump Turbo-
V250 och fläns ISO 100;
−
Modell 969-8208: Turbo Stack med pump Turbo-
av
V300HT och fläns CFF 6";
−
Modell 969-8209: Turbo Stack med pump Turbo-
V300HT och fläns ISO 100;
−
Modell 969-8210: Turbo Stack med pump Turbo-
V150HT och fläns CFF 6";
−
Modell 969-8211: Turbo Stack med pump Turbo-
V150HT och fläns ISO 100;

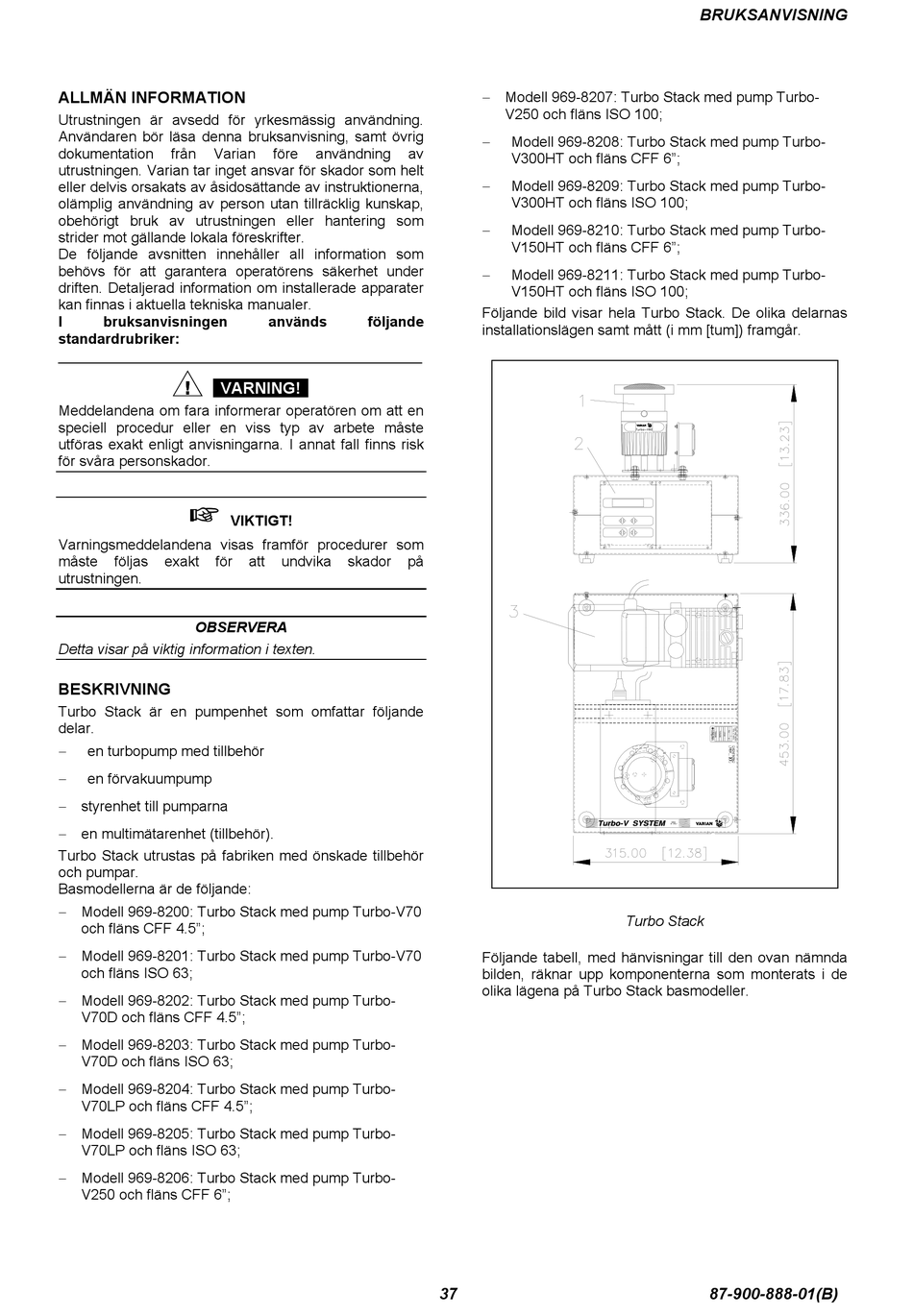

Följande bild visar hela Turbo Stack. De olika delarnas
installationslägen samt mått (i mm [tum]) framgår.
på
Följande tabell, med hänvisningar till den ovan nämnda
bilden, räknar upp komponenterna som monterats i de
olika lägena på Turbo Stack basmodeller.
