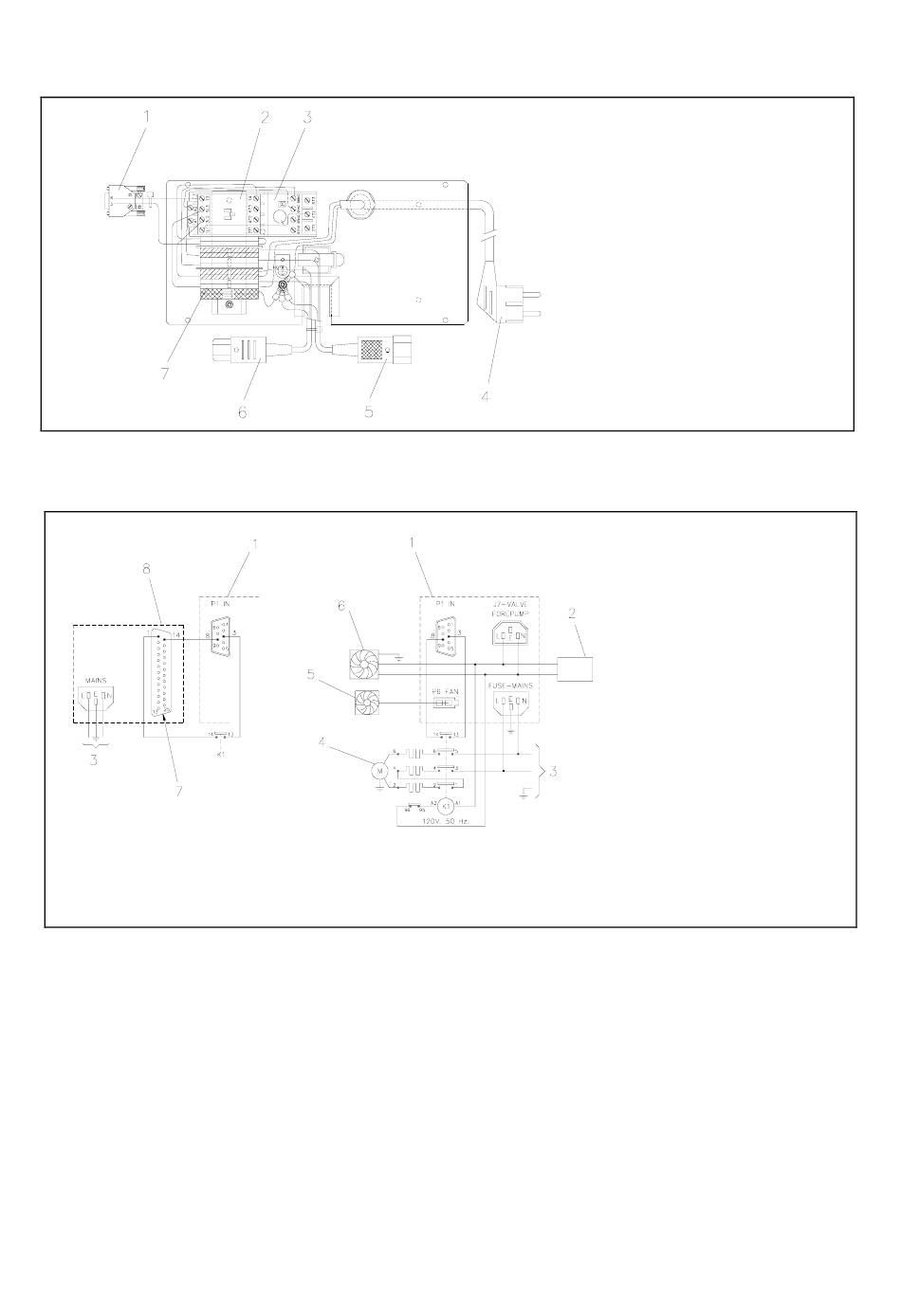

Ohjaimen rasian takapaneeli
Sähkökaavio
50
KÄYTTÖOHJEET
1. Interlock-liitin (liitetty ohjaimen P1
liittimeen).
2. Kontaktori
3. Ylikuormitusrele
4. Verkkopistoke
5. Ensiöpumpun kytkin (liitetty ohjaimen
liittimeen J7)
6. Ohjaimen kytkentä (liitetty ohjaimen FUSE-
MAINS -liittimeen)
7. Verkon liitäntärima
1. Turbo-V -ohjain
2. Tuuletinläppä (lisävaruste)
3. Sähkökytkentä (220 V, 50 Hz, 1-vaihe)
4. Mekaaninen pumppu
5. Pientehotuuletin
6. Suuretehotuuletin
7. Asennuskortti
8. Multi-Gauge (lisävaruste)
87-900-888-01(B)
