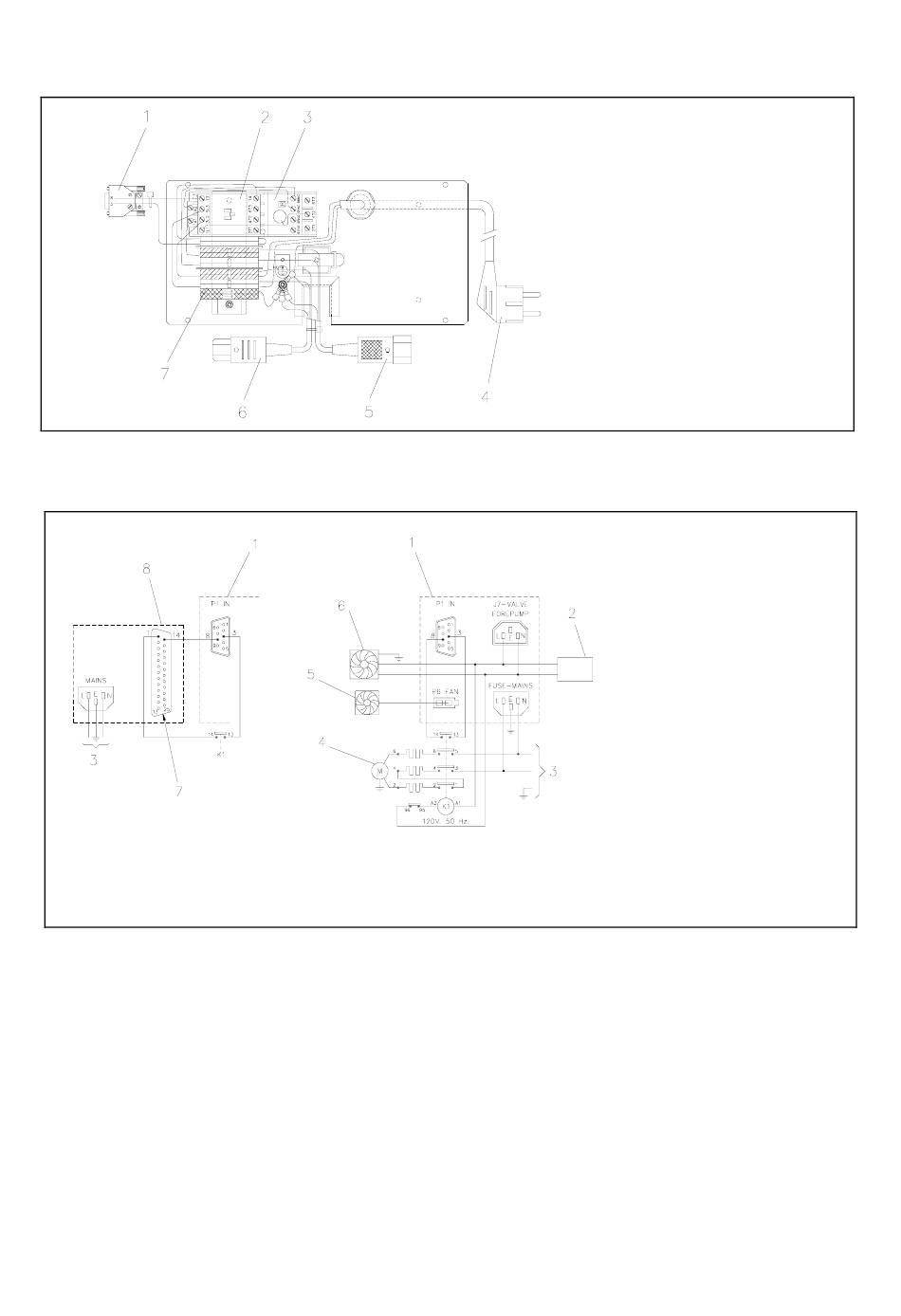

Styrenhetslådans bakpanel
Kopplingsschema
40
BRUKSANVISNING
1. Interlock-kontakt (ansluten till styrenhetens
kontakt P1)
1. Kontaktor
2. Maximalrelä
3. Elnätets kontakt
4. Strömförsörjning till primärpump (ansluten
till styrenhetens kontakt J7)
5. Strömförsörjning till styrenhet (ansluten till
styrenhetens kontakt FUSE MAINS)
6. Kopplingsplint till elnätet
1. Styrenhet Turbo-V
2. Avluftningsventil (tillbehör)
3. Elnät (220 V, 50 Hz, enfas)
4. Mekanisk pump
5. Lågeffektsfläkt
6. Högeffektsfläkt
7. Set Point kort
8. Multimätarenhet (tillbehör)
87-900-888-01(B)
