ALLGEMEINE INFORMATIONEN
Dieses Gerät ist für Fachbetriebe bestimmt. Vor dem
Gebrauch des Geräts sollte der Benutzer dieses Hand-
buch sowie alle weiteren von Varian gelieferten Zusatz-
informationen aufmerksam gelesen haben. Varian über-
nimmt keinerlei Haftung für Schäden durch Nichtbeach-
tung - auch teilweise - der enthaltenen Hinweise, un-
sachgemäßem Gebrauch durch ungeschultes Personal,
nicht autorisierte Eingriffe und Mißachtung der einheimi-
schen, hier zur Geltung kommenden Bestimmungen.
In den nachstehenden Abschnitten werden alle Informa-
tionen aufgeführt, die für die Sicherheit des Bedieners
während des Einsatzes des Geräts erforderlich sind.
Detaillierte Informationen bezüglich der installierten Ge-
räte finden Sie in den jeweiligen technischen Handbü-
chern
In dieser Gebrauchsanleitung werden Sicherheits-
hinweise folgendermaßen gekennzeichnet:
GEFAHR!
Die Gefahrenhinweise lenken die Aufmerksamkeit des
Bedieners auf eine spezielle Verfahrensweise oder
Praktik, die bei unkorrekter Ausführung schwere Verlet-
zungen hervorrufen können.
!
ACHTUNG!
Die Warnhinweise werden vor Verfahren angezeigt, bei
deren Nichteinhaltung Schäden an der Anlage entstehen
können.
HINWEIS
Die Hinweise enthalten wichtige Informationen, die im
Text hervorgehoben werden.
BESCHREIBUNG
Die Pumpeinheit Turbo Stack besteht aus folgenden
Elementen:
− einer Turbopumpe mit dem jeweiligen Zubehör;
− einer Vorvakuumpumpe;
− einem Controller zum Steuern der Pumpen;
− einer Multigauge-Einheit (Option).
Der Turbo Stack werkseitig mit den Zubehörteilen und
den erforderlichen Pumpen ausgerüstet.
Die Basismodelle sind die Folgenden:
− Modell 969-8200: Turbo Stack mit Pumpe Turbo-V70
mit Anschlussflansch CFF 4,5";
− Modell 969-8201: Turbo Stack mit Pumpe Turbo-V70
mit Anschlussflansch ISO 63";
− Modell 969-8202: Turbo Stack mit Pumpe Turbo-
V70D mit Anschlussflansch CFF 4,5";
− Modell 969-8203: Turbo Stack mit Pumpe Turbo-
V70D mit Anschlussflansch ISO 63";
− Modell 969-8204: Turbo Stack mit Pumpe Turbo-
V70LP mit Anschlussflansch CFF 4,5";
− Modell 969-8205: Turbo Stack mit Pumpe Turbo-
V70LP mit Anschlussflansch ISO 63;
− Modell 969-8206: Turbo Stack mit Pumpe Turbo-
V250 mit Anschlussflansch CFF 6";
− Modell 969-8207: Turbo Stack mit Pumpe Turbo-
V250 mit Anschlussflansch ISO 100;
− Modell 969-8208: Turbo Stack mit Pumpe Turbo-
V300HT mit Anschlussflansch CFF 6";
− Modell 969-8209: Turbo Stack mit Pumpe Turbo-
V300HT mit Anschlussflansch ISO 100;
− Modell 969-8210: Turbo Stack mit Pumpe Turbo-
V150HT mit Anschlussflansch CFF 6";
− Modell 969-8211: Turbo Stack mit Pumpe Turbo-
V150HT mit Anschlussflansch ISO 100;

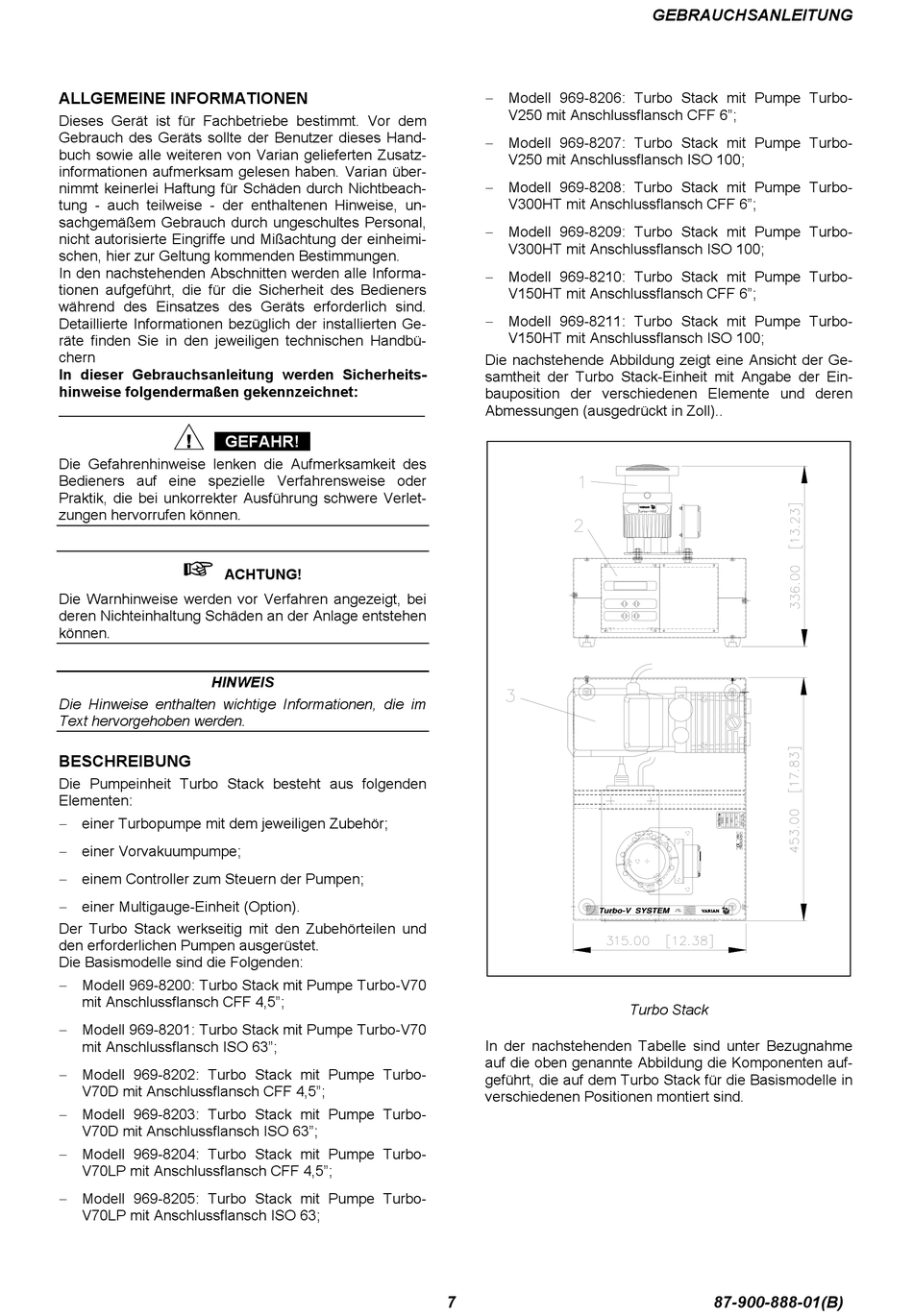

Die nachstehende Abbildung zeigt eine Ansicht der Ge-
samtheit der Turbo Stack-Einheit mit Angabe der Ein-
bauposition der verschiedenen Elemente und deren
Abmessungen (ausgedrückt in Zoll)..
In der nachstehenden Tabelle sind unter Bezugnahme
auf die oben genannte Abbildung die Komponenten auf-
geführt, die auf dem Turbo Stack für die Basismodelle in
verschiedenen Positionen montiert sind.
7
GEBRAUCHSANLEITUNG
Turbo Stack
87-900-888-01(B)
