Bezeichnung
dynamic
Spannungsversorgung
Verdichter
400 V / 50 Hz
Spannungsversorgung
230 V / 50 Hz
Vor- und Rücklauf
Kondensatablauf
Empfohlene Installationsdurchmesser für hydraulische Verbindungen
(min. Innendurchmesser):
C-Stahl, Kuper-, Edel-
stahl-Rohre
Kunststoffrohre (PEX-
Rohre)
Die Empfehlungen zur hydraulischen Verbindung gelten für einfache
Verbindungslängen bis 15 m. Bei längeren Rohrverbindungen ist ggf.
ein größerer Durchmesser zu wählen.
Information
Längere Anbindungsleitungen können sich beim Wärmepumpen-
Startvorgang (Trinkwasserbereitung) negativ auf die Temperatur-
schichtung im Schichtenpufferspeicher auswirken. Dabei wird das
noch nicht erwärmte Heizungswasser aus der langen Speicherladelei-
tung im oberen Warmwasserpufferbereich eingespeist und die Spei-
chertemperatur verringert. Dadurch wird der Warmwasserkomfort
eingeschränkt.
Empfehlung: Führen Sie die Speicherladeleitung so kurz wie möglich
aus.
Bei den Angaben zur Dimensionierung der elektrischen Leitungen han-
delt es sich ebenfalls um eine Hilfestellung für den Elektroinstallateur.
Je nach Anwendungsfall, Einsatzgebiet, regionalen Vorschriften, Kabel-
länge, Verlegeart, usw. muss der Elektroinstallateur nach wie vor die
Elektroinstallation selbst bestimmen.
11/2020
®
x-change
dynamic
8 AW I
16 AW I
5 x 2,5 mm²
3 x 1,5 mm²
R 1 1/4" AG
Schlauch D 60 mm
DN 25
DN 32
DN 32
DN 40
®
Hinweis
Sachschaden durch zu niedrige Systemtemperaturen!
Es muss zwingend ein zusätzlicher externer Wärmeerzeuger zum si-
cheren Betrieb der Wärmepumpe installiert werden, um bei zu niedri-
gen Temperaturen im Puffer, eine ausreichende Mindesttemperatur
für den Wärmepumpenbetrieb zu erzeugen. Hierfür können z. B. elek-
trische Heizstäbe im Puffer und Trinkwasserspeicher installiert wer-
den. Die externen Wärmeerzeuger können automatisch aktiviert wer-
den, wenn der Wärmepumpenbetrieb außerhalb der Betriebsgrenzen
liegt oder eine Störung vorherrscht. Der externe Wärmeerzeuger kann
zusätzlich bei aktivierten Komfort- betrieb automatisch aktiviert wer-
den.
Mögliche Betriebsarten des externen Wärmeerzeugers zur Unterstüt-
zung der Wärmepumpenfunktion:
Betriebsgrenzen der Wärmepumpe
n
Komfortbetrieb (hohe System- oder TWE-Temperaturen)
n
Störung der Wärmepumpe
n
Bivalenter Betrieb
n
6.1.2.2. Heizungsseitige Verrohrung
Hinweis
Sachschaden durch falsche Handhabung!
Durch unsachgemäßes Arbeiten an den hydraulischen Leitungen und
Anschlüssen kann die Wärmepumpe beschädigt werden.
Hydraulische Montagearbeiten nur durch qualifiziertes Fachperso-
n
nal durchführen lassen.
An der tiefsten Stelle im Gebäude sind Absperrhähne, Füll- und Entlee-
rungsvorrichtungen anzubringen, um bei einem Stromausfall oder einer
längeren Außerbetriebnahme die Leitungen entleeren zu können.
Die heizungsseitige Verrohrung muss nach der entsprechenden EnEV
wärmegedämmt sein. Die sicherheitstechnische Ausrüstung des Sekun-
därkreises erfolgt nach DIN EN 12828:
Druckhaltesystem (MAG)
n
Sicherheitsventil (SV)
n
Filtereinrichtungen nach DIN EN 1717, DIN 1988-100 und DIN EN
n
806
oder andere Sicherheitseinrichtungen, der jeweiligen Situation ent-
n
sprechend.

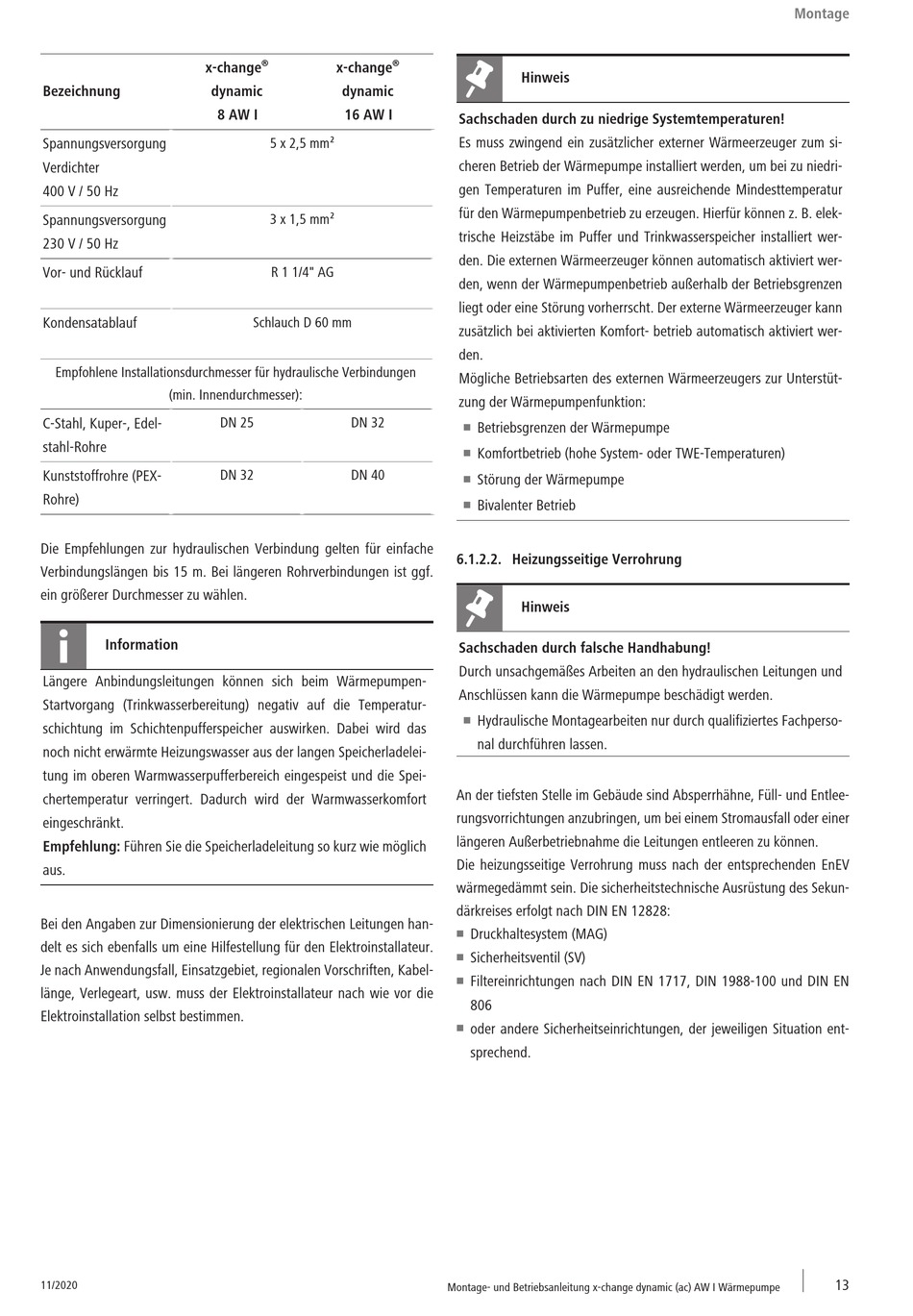

Montage- und Betriebsanleitung x-change dynamic (ac) AW I Wärmepumpe
