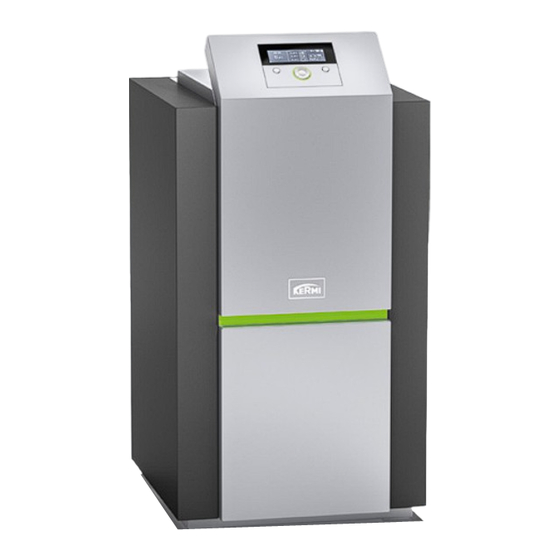

- Seite 1 Montage- und Betriebsanleitung x-change terra compact ® Wärmepumpe...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung ............4 1.1 Verwendete Symbole ................4 1.2 Zulässiger Gebrauch ................5 1.3 Nicht zulässiger Gebrauch ..............5 1.4 Mitgeltende Dokumente ..............5 2. Vorgaben, Normen und Vorschriften ......6 3. Sicherheitshinweise ............7 4. Transport, Verpackung und Lagerung ......8 4.1 Transport .................... - Seite 3 10. Wartung ..............33 11. Außerbetriebnahme/Entsorgung ......33 12. Technische Merkmale..........34 12.1 Typenschild ..................34 12.2 Technische Daten ................35 12.3 Angaben zur Energieeffizienz ............38 12.4 Einsatzgrenzen .................. 42 12.5 Druckverlust ..................42 12.6 Abmessungen ................... 44 12.7 Elektrische Versorgungsleitungen ............ 45 12.8 Leitungslängen ..................
-
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung 1. Zu dieser Anleitung Diese Anleitung beschreibt die sichere und sachgerechte Montage und Inbe- triebnahme der x-change terra compact Wärmepumpe. ® Diese Anleitung ist Bestandteil der x-change terra compact Wärmepumpe und ® muss während der Lebensdauer des Produkts aufbewahrt werden. Geben Sie die Anleitung jedem nachfolgenden Besitzer, Betreiber oder Bediener weiter. -
Seite 5: Zulässiger Gebrauch
Zu dieser Anleitung HINWEIS Sachschäden! ► Steht für eine möglicherweise gefährliche Situation, die zu Sachschäden führen könnte. Zusätzlicher Hinweis zum Verständnis. 1.2 Zulässiger Gebrauch Die x-change ® terra compact Wärmepumpe arbeitet als Wärmequelle zum Heizen und für die Warmwasseraufbereitung. Jeder andere Gebrauch ist nicht bestimmungsgemäß und daher unzulässig. 1.3 Nicht zulässiger Gebrauch Jede über die bestimmungsgemäße Verwendung hinausgehende Verwendung gilt als nicht bestimmungsgemäß. -
Seite 6: Vorgaben, Normen Und Vorschriften
Vorgaben, Normen und Vorschriften 2. Vorgaben, Normen und Vorschriften Ausdehnungsgefäße gemäß DIN 4807 Heizungssysteme in Gebäuden: Planung von Warmwasserheizungsanlagen gemäß DIN EN 12828 Heizungsanlagen und zentrale Wassererwärmungsanlagen gemäß DIN 18380 Vermeidung von Schäden in Warmwasserheizungsanlagen gemäß VDI Richt- linie 2035 (siehe auch BDH-Informationsblatt Nr. 8) Elektrische Kabel- und Leitungsanlagen in Gebäuden gemäß... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise 3. Sicherheitshinweise Eine sichere Nutzung ist nur bei vollständiger Beachtung dieser Montage- und Betriebsanleitung gewährleistet. Lesen Sie vor der Nutzung diese Anleitung gründlich durch. Der elektrische Anschluss darf nur von einem zugelassenen Fachmann durchführt werden. DIN VDE 0100 sowie Vorschriften der örtlichen Energieversorgungsunter- nehmer sind immer einzuhalten. -
Seite 8: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung 4. Transport, Verpackung und Lagerung 4.1 Transport Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. Sollten Sie Transportschäden feststellen oder ist die Lieferung nicht vollständig, verständi- gen Sie Ihren Händler. Im Lieferumfang ist enthalten: Wärmepumpe mit gefülltem Kältekreis und integriertem Regler Verstellbare Füße (4 Stück) Temperaturfühler (3 Stück) Tauchhülsen für Temperaturfühler (2 Stück) -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion 5. Aufbau und Funktion 5.1 Allgemeines Die x-change terra compact Wärmepumpe ist für umweltfreundliches und ® energiesparendes Heizen sowie für die Trinkwassererwärmung bestimmt. Zur Gebäudebeheizung können verschiedene Heizsysteme (Heizkörper, Fußboden- und Wandheizungen oder kombinierte Systeme) verwendet werden. Die x-change terra compact Wärmepumpe zeichnet sich durch folgende Eigen- ®... -
Seite 10: Aufbau
Aufbau und Funktion Die x-change ® terra compact Wärmepumpe kann als Sole-Wasser-Wärmepumpe oder als Wasser-Wasser-Wärmepumpe betrieben werden. Die Sole-Wasser-Wärmepumpe entzieht die gespeicherte Wärme dem Erdboden (z.B. durch einen Flächenkollektor oder eine Erdsonde) und nutzt diese, um das Gebäude zu heizen. Die Wasser-Wasser-Wärmepumpe hingegen nutzt die Wärme des Grundwas- sers, um das Gebäude zu heizen. - Seite 11 Aufbau und Funktion Die x-change ® terra compact Wärmepumpe verfügt über einen Universal-Ein- gang „Uni IN1“ und zwei Universal-Ausgänge „Uni OUT1“ und „Uni OUT2“. Diese Ein- und Ausgänge können für verschiedene Funktionen genutzt werden, z. B. Steuerung der bivalenten Wärmequelle, Erweiterung der Anzahl der Heiz- kreisläufe, Steuerung des Ausgangs nach einem Zeitprogramm oder entspre- chend der Außenlufttemperatur usw.
-
Seite 12: Funktionsweise
Aufbau und Funktion 5.3 Funktionsweise Als Primärenergiequelle dient die Wärme des Erdbodens oder des Grundwas- sers. Beim Betrieb als Sole-Wasser-Wärmepumpe entzieht ein mit Sole gefüllter Kreislauf dem Erdboden Wärme und führt diese der Wärmepumpe zu. Beim Betrieb als Wasser-Wasser-Wärmepumpe wird hingegen die Wärme des Grundwassers der Wärmepumpe zugeführt. - Seite 13 Aufbau und Funktion x-change® terra compact Wärmepumpe – Kältekreiskomponenten Abb. 2 1 Primärkreispumpe 2 Verdampfer 3 Verdichter 4 Verflüssiger 5 Sekundärkreispumpe 6 Entspannungsventil Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
-
Seite 14: Montage
Montage 6. Montage 6.1 Anforderungen an den Montageort Bei der Montage der x-change terra compact Wärmepumpe ist folgendes zu ® beachten: Die x-change ® terra compact Wärmepumpe im trockenen Innenbereich auf- stellen. Der Aufstellort muss frostfrei sein, die Temperatur darf max. 35 °C betragen. Die x-change terra compact Wärmepumpe auf einer dauerhaft ebenen, ®... -
Seite 15: Schallreduzierende Maßnahmen
Montage WARNUNG Gefährliche Situation! ► Beachten Sie das minimale Raumluftvolumen am Aufstellungsort der Wärmepumpe (Technische Daten, Kapitel 12.2), um zu verhindern, dass sich bei Austritt von Kältemittel eine akute Gefährdung von Personen ergibt. 6.1.3 Schallreduzierende Maßnahmen Bei der Installation sollten schalldämmende Maßnahmen, wie die Installation auf einem schalldämmenden Podest oder körperschallgedämmte Durchführun- gen an Wänden und Decken, getroffen werden. -
Seite 16: Aufstellen Der Wärmepumpe
Montage 6.2 Aufstellen der Wärmepumpe Die x-change ® terra compact Wärmepumpe wird mit montierten Verkleidungs- elementen angeliefert und ist mit 4 Schrauben auf der Transportpalette gesi- chert. 1. Lösen Sie die Verschraubung der Wärmepumpe zur Palette am Austellungs- ort. 2. Montieren Sie die mitgelieferten verstellbaren Füße an die Wärmepumpe. 3. -
Seite 17: Anschluss Hydraulik
Montage 6.3 Anschluss Hydraulik Die x-change ® terra compact Wärmepumpe wird entsprechend der nachfolgen- den Anleitung hydraulisch an die Wärmequelle (Primärseite) und das Heizungs- system (Sekundärseite) angeschlossen. HINWEIS Sachschäden an der Wärmepumpe! Durch unsachgemäßes Arbeiten an den hydraulischen Leitungen und Anschlüssen kann die x-change terra compact Wärmepumpe beschädigt ®... -
Seite 18: Wasserqualität Heizungsanlage
Montage Hydraulik- und Elektroanschlüsse Vorlauf Heizung Rücklauf Heizung Austritt Sole Eintritt Sole Durchführungen für Elektroinstallation Abb. 6 6.3.2 Wasserqualität Heizungsanlage Die Qualität des Füllwassers muss der VDI 2035 entsprechen. Spezifisches Anlagenvolumen Gesamtheizleistung < 20 l/kW ≥ 20 bis ≤ 50 l/kW >... -
Seite 19: Befüllung Heizungsseite
Montage HINWEIS Sachschäden an der Wärmepumpe! Unzureichende Wasserqualität kann Schäden an der Wärmepumpe verursa- chen. ► Bauen Sie vor dem Rücklauf in den Wärmetauscher der x-change ® terra compact Wärmepumpe immer einen Filter ein. 6.3.3 Befüllung Heizungsseite Bevor die Verrohrung der Sekundärseite (Heizungsanlage) an die x-change ®... -
Seite 20: Anschluss Wärmequelle
Montage 6.3.5 Anschluss Wärmequelle Die x-change ® terra compact Wärmepumpe lässt sich als Sole-Wasser-Wärme- pumpe oder als Wasser-Wasser-Wärmepumpe betreiben. Die Sole-Wasser-Wär- mepumpe entzieht die gespeicherte Wärme im Boden (z.B. durch einen Flä- chenkollektor) und nutzt diese, um das Gebäude zu heizen. Die Wasser-Wasser-Wärmepumpe hingegen nutzt die Wärme des Grundwasser, um das Gebäude zu heizen. -
Seite 21: Wärmequelle Grundwasser
Montage Wärmequelle Grundwasser HINWEIS Sachschäden! ► Betreiben Sie Ihre Wärmepumpe als Wasser-Wasser Wärmepumpe, müs- sen Sie den einstellbaren Universaldruckschalter im Kältekreis und die Mindestaustrittstemperatur im Primärkreis während der Inbetriebnahme entspre chend den unten beschriebenen Anleitungen ändern. Ansonsten besteht Vereisungsgefahr am Verdampfer bzw. im Zwischenwärmetau- scher. -
Seite 22: Einstellung Niederdruckschalter Für Wasser-Wasser Betrieb
Montage Einstellung Niederdruckschalter für Wasser-Wasser Betrieb Doppeldruckschalter ALCO PS2 Niederdruckschalter Hochdruckschalter Abb. 7 Im Auslieferungszustand ist der Niederdruckschalter (linkes Einstellfenster) auf Sole-Wasser Betrieb eingestellt. Bei Betrieb als Wasser-Wasser-Wärmepumpe mit Zwischenkreis müssen die Parameter gemäß den unten gezeigten Angaben geändert werden! Neben der Einstellung des Niederdruckschalters muss der Grenzwert der Min- destaustrittstemperatur im Primärkreis (Grundwasserkreis) (Parameter C160 in der Serviceebene) entsprechend geändert werden! -
Seite 23: Verwendung Eines Zwischenkreises
Montage Verwendung eines Zwischenkreises Grundwasser mit schlechter Qualität kann zu Schäden am Verdampfer der Wär- mepumpe führen. Um solche Schäden zu vermeiden, wird der Einbau eines mit Soleflüssigkeit gefüllten Zwischenkrei ses empfohlen. Allerdings ist mit einem bestimmten Rückgang der Heizleistung und der Energieeffizienz der Wärme- pumpe gegen über den deklarierten technischen Parametern zu rechnen. -
Seite 24: Elektroinstallation
Montage 6.4 Elektroinstallation Vor dem Einbau der x-change ® terra compact Wärmepumpe ist beim zuständi- gen Energieversorger eine Anschlussgenehmigung einzuholen. Des Weiteren ist die erforderliche Stärke des hauseigenen Hauptschutzschalters für die x-change terra compact Wärmepumpe zu prüfen. ® Sämtliche Elektroinstallationen haben gültigen Normen und Vorschriften zu entsprechen. -
Seite 25: Parametereinstellungen
Montage 6.4.2 Stromversorgungskontrolle Die x-change ® terra compact Wärmepumpe ist standardmäßig mit einer elek- tronischen Vorrichtung zur Überwachung der Versorgungsspannung und zur Verfolgung einzelner Phasenfolgen ausgestattet. Diese Vorrichtung stellt sicher, dass die x-change terra compact Wärmepumpe ® (und vor allem der Verdichter) nur dann arbeitet, solange die Versorgungsspan- nung im vorgeschriebenen Toleranzbereich liegt. -
Seite 26: Anschlussklemmen
Montage 6.4.4 Anschlussklemmen Durch Öffnen der oberen und vorderen Abdeckung der x-change ® terra compact Wärmepumpe (siehe Abb. 4) wird die komplette Elektroinstalla- tion der Wärmepumpe zugänglich. Ansicht obere Montageplatte Abb. 9 Ansicht vordere Montageplatte Abb. 10 Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... -
Seite 27: Beschreibung Der Komponenten
Montage Beschreibung der Komponenten Komponenten/ Beschreibung Anschlüsse X0 bis XA71 Verbindung x-change ® terra compact Wärmepumpe zu externen Komponenten, Steuergeräten, Fühler, Betriebsanfor- derungen, usw. Schütz - Primärkreislaufumwälzpumpe Schütz – Heizstab Heizung KM50 Schütz – Heizstab Warmwasser Relais – Speicherladepumpe Relais – Heizkreispumpe 1 Relais –... -
Seite 28: Inbetriebnahme
Inbetriebnahme 7. Inbetriebnahme HINWEIS Beschädigung oder Fehlfunktion der Wärmepumpe! Durch unsachgemäße Installation bzw. Inbetriebnahme kann es zu Be- schädigung oder Fehlfunktion der x-change ® terra compact Wärmepumpe kommen. ► Lassen Sie die Inbetriebnahme nur durch qualifizierte Fachpersonen durchführen. Bei einer unsachgemäßen Installation bzw. Inbetriebnahme erlischt jegliche Gewährleistung und Garantie. -
Seite 29: Vorbereitung Solekreis
Inbetriebnahme 7.2 Vorbereitung Solekreis HINWEIS Beschädigung der Wärmepumpe! Folgende Punkte sind durchzuführen, um eine Beschädigung der Wärme- pumpe zu vermeiden: ► Spülen und befüllen Sie den Solekreis. ► Dämmen Sie die Soleleitungen diffusionsdicht. ► Entlüften Sie den Solekreis vollständig. ► Gleichen Sie den Solekreise hydraulisch ab. -
Seite 30: Sonstige Prüfungen
Inbetriebnahme 7.4 Sonstige Prüfungen HINWEIS Beschädigung der Wärmepumpe! Der sichere Betrieb der Wärmepumpe ist nur dann gewährleistet, wenn sämtliche Punkte des Inbetriebnahmeformulars erfüllt sind, insbesondere: ► Die Wärmepumpe ist korrekt montiert ► Korrekte Ausführung der Anschlüsse an die Wärmequelle und durch eine Fachperson installiert. -
Seite 31: Betrieb
Betrieb 8. Betrieb Die Bedienung und Regelung der x-change ® terra compact Wärmepumpe er- folgt über das integrierte Bedienteil des intern verbauten, mikroprozessor ge- steuerten, Reglers. Neben der eigentlichen Steuerung der Wärmepumpe und der Heizlanlage verfügt der Regler u.a. über folgende Funktionen: Verzögerter Start nach Anschluss der Versorgungsspannung oder nach Inbe- triebnahme in den Bereitschaftszustand (Zufallsprinzip im Bereich von 60 bis 100 s). -
Seite 32: Störungen Und Behebung
Störungen und Behebung 9. Störungen und Behebung 9.1 Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag! Arbeiten an spannungsführenden Komponenten können zu sehr schweren Verletzungen oder zum Tod führen. ► Schalten Sie vor Beginn aller Arbeiten die Heizungsanlage spannungsfrei. ► Kontrollieren Sie die Spannungsfreiheit. ►... -
Seite 33: Wartung
Wartung 10. Wartung Die x-change ® terra compact Wärmepumpe kann nahezu wartungsfrei betrie- ben werden. Lediglich folgende Punkte sollten beachtet werden: Halten Sie die Anlage sauber. Reinigen Sie die Bedienelemente nur mit einem feuchten Tuch. Verwenden Sie auf keinen Fall chemische Reinigungs- oder Scheuermittel. -
Seite 34: Technische Merkmale
Technische Merkmale 12. Technische Merkmale 12.1 Typenschild Auf dem Typenschild befinden sich die Produkt- und CE-Kennzeichnung sowie technische Angaben zur Wärmepumpe. Typenschild x-change terra compact Wärmepumpe ® www.kermi.de Gerätedaten Type Version Serialnummer W20252-00-00-00000 Produktionsnummer 00000000 Norm (CH2F2-CHF2CF3-CH2FCF3) Gewicht F llmenge ü... -
Seite 35: Technische Daten
Technische Merkmale 12.2 Technische Daten x-change ® terra compact Wärmepumpe Typ- und Verkaufsbezeichnung 5 BW I 7 BW I 9 BW I 11 BW I 13 BW I 15 BW I Artikelnummer W20250 W20251 W20252 W20253 W20254 W20255 Betriebsart Sole-Wasser-Wärmepumpe Leistungsdaten nach EN 14511 B0/W35, 5K Nennwärmeleistung 5,23... - Seite 36 Flexibler Anschluss- G1¼ G1¼ G1¼ G1¼ G1¼ G1¼ schlauch mit Über- wurfmutter Die Leistungsmessungen wurden mit Hocheffizienz-Umwälzpumpen im Primär- und Sekundärkreis durchgeführt. Hocheffizienz- Umwälzpumpen sind in den entsprechenden Kermi-Pufferladegruppen und Solekreisgruppen enthalten. Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 37 Technische Merkmale x-change terra compact Wärmepumpe ® Typ- und Verkaufsbezeichnung 5 BW I 7 BW I 9 BW I 11 BW I 13 BW I 15 BW I Artikelnummer W20250 W20251 W20252 W20253 W20254 W20255 Kältekreislauf Arbeitsmittel / GWP - / CO R407C / 1774 R407C / 1774 R407C / 1774...
-
Seite 38: Angaben Zur Energieeffizienz
Technische Merkmale 12.3 Angaben zur Energieeffizienz 12.3.1 Effizienzdaten Betriebsart Sole/Wasser x-change ® terra compact Wärmepumpe Typ- und Verkaufsbezeichnung 5 BW I 7 BW I 9 BW I 11 BW I 13 BW I 15 BW I Artikelnummer W20250 W20251 W20252 W20253 W20254 W20255... - Seite 39 (Sole/Wasser) Kermi GmbH (Sole/Wasser) 55 °C 35 °C 55 °C 35 °C 55 °C 35 °C 2015 811/2013 2015 811/2013 2015 811/2013 Der Download der Energielabel ist unter www.kermi.de im Downloadcenter verfügbar. Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 40 Technische Merkmale 12.3.3 Effizienzdaten Betriebsart Wasser/Wasser x-change ® terra compact Wärmepumpe Typ- und Verkaufsbezeichnung 5 BW I 7 BW I 9 BW I 11 BW I 13 BW I 15 BW I Artikelnummer W20250 W20251 W20252 W20253 W20254 W20255 Betriebsart Wasser-Wasser-Wärmepumpe Effizienzdaten für durchschnittliche Klimaverhältnisse Klasse für die jahres- zeitbedingte Raumhei-...
- Seite 41 (Wasser/Wasser) Kermi GmbH (Wasser/Wasser) 55 °C 35 °C 55 °C 35 °C 55 °C 35 °C 2015 811/2013 2015 811/2013 2015 811/2013 Der Download der Energielabel ist unter www.kermi.de im Downloadcenter verfügbar. Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
-
Seite 42: Einsatzgrenzen
Technische Merkmale 12.4 Einsatzgrenzen Diagramm Einsatzgrenzen Abb. 12 12.5 Druckverlust Druckverlust-Kennlinie Primärseite Sole Abb. 13 Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... - Seite 43 Technische Merkmale Druckverlust-Kennlinie Primärseite Wasser Abb. 14 Druckverlust-Kennlinie Sekundärseite Wasser Abb. 15 Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
-
Seite 44: Abmessungen
Technische Merkmale 12.6 Abmessungen Abb. 16 Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... -
Seite 45: Elektrische Versorgungsleitungen
Technische Merkmale 12.7 Elektrische Versorgungsleitungen 12.7.1 Sicherung und Dimensionierung der Versorgungsleitungen x-change ® terra compact 5 BW I 7 BW I 9 BW I 11 BW I 13 BW I 15 BW I Verdichter Anlaufstrom (Softstarter) max. Betriebsstrom 11,0 Stromauf- Primärkreislaufumwälz- nahme pumpe (1ph) -
Seite 46: Leitungslängen
Technische Merkmale 12.8 Leitungslängen Maximale Längen der Leitungen [m] für Schutzschalter mit C-Charakteristik Kabelquerschnitt Nennströme [A] der Schutzschalter mit C-Charakteristik Maximale Längen der Leitungen [m] für Schutzschalter mit B-Charakteristik Kabelquerschnitt Nennströme [A] der Schutzschalter mit B-Charakteristik Bemerkung: Die empfohlenen Längen der Leitungen gelten für Kupferkabel und dienen nur als Orientierungshilfe. -
Seite 47: Ersatzteile Und Zubehör
Ersatzteile und Zubehör 13. Ersatzteile und Zubehör 13.1 Ersatzteile 6038077 Bedienpaneel mit Display x-change ® terra compact 6038078 Phasenüberwachungsrelais x-change ® terra compact Typ: G2PM400VSY10 W90012 Anlaufstrombegrenzer x-change ® terra compact 5-7 BW I 6038079 Anlaufstrombegrenzer x-change ® terra compact 9-11 BW I 6038080 Anlaufstrombegrenzer x-change... -
Seite 48: Zubehör
Wasser-Betrieb muss ein Strömungsschalter in den Grundwasserkreis installiert werden, um die Wärmepumpe vor Beschädigung zu schützen. Bei Unterschreitung eines Mindestdurchsatzes schaltet der Strömungsschalter die Wärmepumpe ab. Passend für die Leistungsgrößen x-change terra compact 5-9 BW I. W40320 Kermi x-change ® Strömungsschalter für x-change ®... - Seite 49 Ersatzteile und Zubehör Bei Unterschreitung eines Mindestdurchsatzes schaltet der Strömungsschalter die Wärmepumpe ab. Passend für die Leistungsgrößen x-change terra compact 11-15 BW I. W49020 Kermi x-change Solekreis für x-change terra compact 5-9 BW I ® ® Der x-change ® Solekreis wird bei der Anbindung der Sole-Wasser- und Wasser- Wasser-Wärmepumpe an die Wärmequelle Erdreich oder Grundwasser einge-...
-
Seite 50: Anhang
Anhang 14. Anhang 14.1 Hydraulikschema 1 Sole-Wasser Betrieb Direkter Anschluss an das Heizungssystem mit Kombipufferspeicher Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... -
Seite 51: Hydraulikschema 2
Anhang 14.2 Hydraulikschema 2 Sole-Wasser Betrieb Direkter Anschluss an das Heizungssystem mit Puffer- und Warmwasserspeicher Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... -
Seite 52: Hydraulikschema 3
Anhang 14.3 Hydraulikschema 3 Wasser-Wasser Betrieb mit Sole-Zwischenkreis Direkter Anschluss an das Heizungssystem mit Kombipufferspeicher Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... -
Seite 53: Klemmleisten-Belegung
Anhang 14.4 Klemmleisten-Belegung Position Beschreibung Anschlussort Klemme Hauptstromzufuhr x-change ® terra compact Wärmepumpe ~3 400 V Stromzufuhr Steuerung ~1 230V EVU-Sperre Wärmepumpe/ Smart Grid Zustand 1&2 Smart Grid Zustand 3&4 XA71 EVU-Sperre Heizstäbe externe Betriebsanforderung 1 CP-1051 COM0 externe Betriebsanforderung 2 CP-1051 COM1 Pufferladepumpe... -
Seite 54: Beschreibung
Anhang Position Beschreibung Anschlussort Klemme Außentemperaturfühler (B17) XA70 Heizstab Warmwasser KM50 Heizstab Heizung Primärkreislaufumwälzpumpe Stömungsschalter Druckwächter Solekreis Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... -
Seite 55: Elektroinstallationsplan
Anhang 14.5 Elektroinstallationsplan Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... -
Seite 56: Schaltpläne
Anhang 14.6 Schaltpläne Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... - Seite 57 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 58 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 59 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 60 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 61 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 62 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 63 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 64 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 65 Anhang Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
-
Seite 66: Eg-Komformitätserklärung
Anhang 14.7 EG-Komformitätserklärung Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®... - Seite 67 Montage- und Betriebsanleitung x-change terra compact Wärmepumpe ®...
- Seite 68 Kermi GmbH Pankofen-Bahnhof 1 94447 Plattling GERMANY Tel. +49 9931 501-0 Fax +49 9931 3075 www.kermi.de info@kermi.de...
