Montage

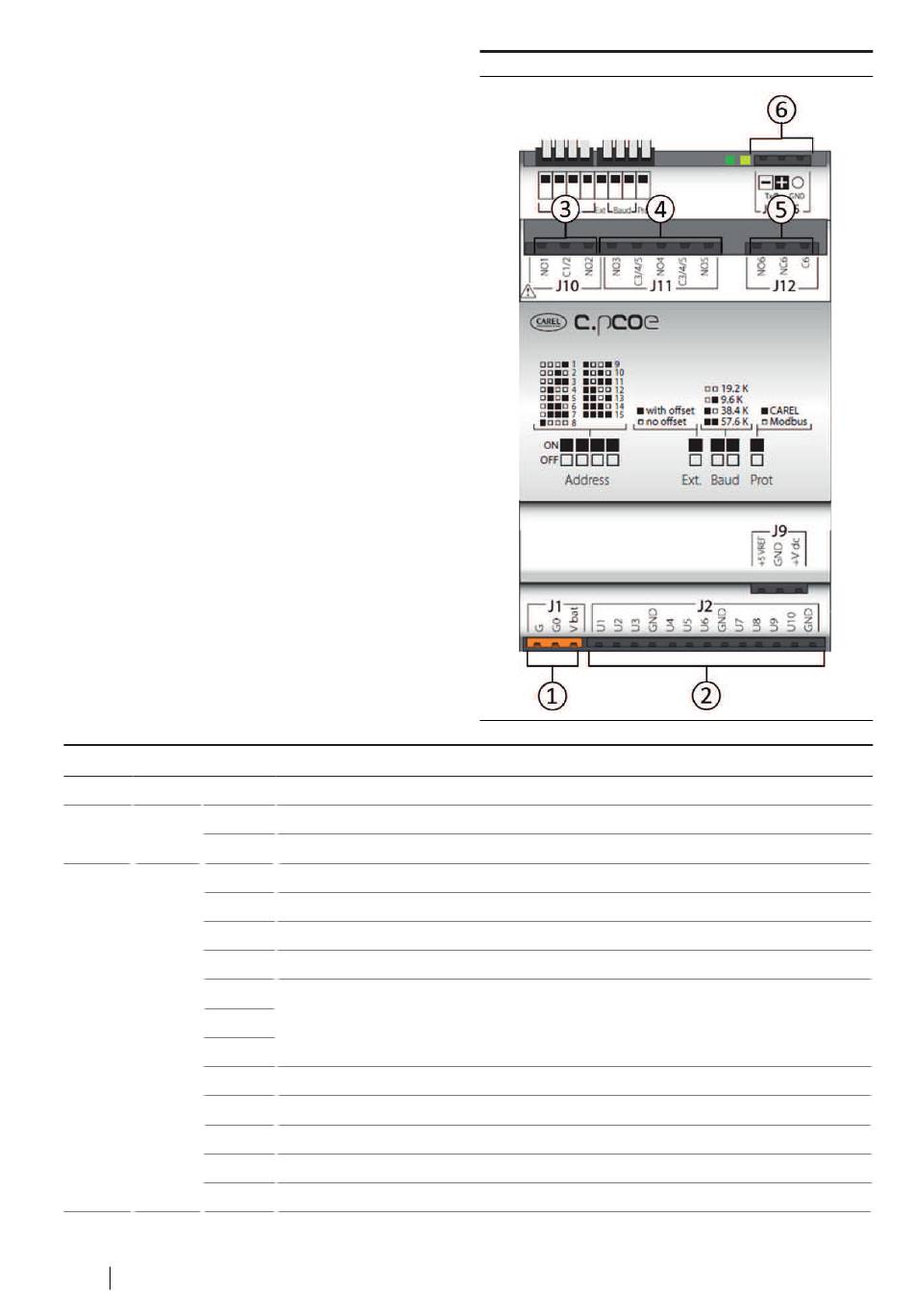

Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Zusatzmoduls, welches nur in der Wärmepumpe mit aktiver Kühl-
funktion vorhanden ist. Das Kommunikationskabel ist am WPM J29 und
am Zusatzmodul J6 angeklemmt.
Tab. 3: Klemmenbelegung Zusatzmodul
Pos.
Anschlussort
1
J1
G
G0
2
J2
U1
U2
U3
GND
U5
U6
GND
U7
U8
U9
U10
GND
22
Montage- und Betriebsanleitung x-change dynamic (ac) AW I Wärmepumpe
Beschreibung
Spannungsversorgung 24 VDC+
Spannungsversorgung 24 VDC-
Taupunktwächter MK1 (für Szenenprogrammierung verwendbar)
Taupunktwächter MK2 (für Szenenprogrammierung verwendbar)
Taupunktwächter HK (für Szenenprogrammierung verwendbar)
Kühlspeicher Temperaturfühler (NTC, B21)
Beladepumpe Kühlung Steuersignal (PWM) (falls eine separate Ladepumpe für Kühlen verwendet wird)
Change-Over - Signal Eingang MK1 (für Szenenprogrammierung verwendbar)
Change-Over - Signal Eingang MK2 (für Szenenprogrammierung verwendbar)
Change-Over - Signal Eingang HK (für Szenenprogrammierung verwendbar)
Abb. 20: Zusatzmodul Kühlen
11/2020
