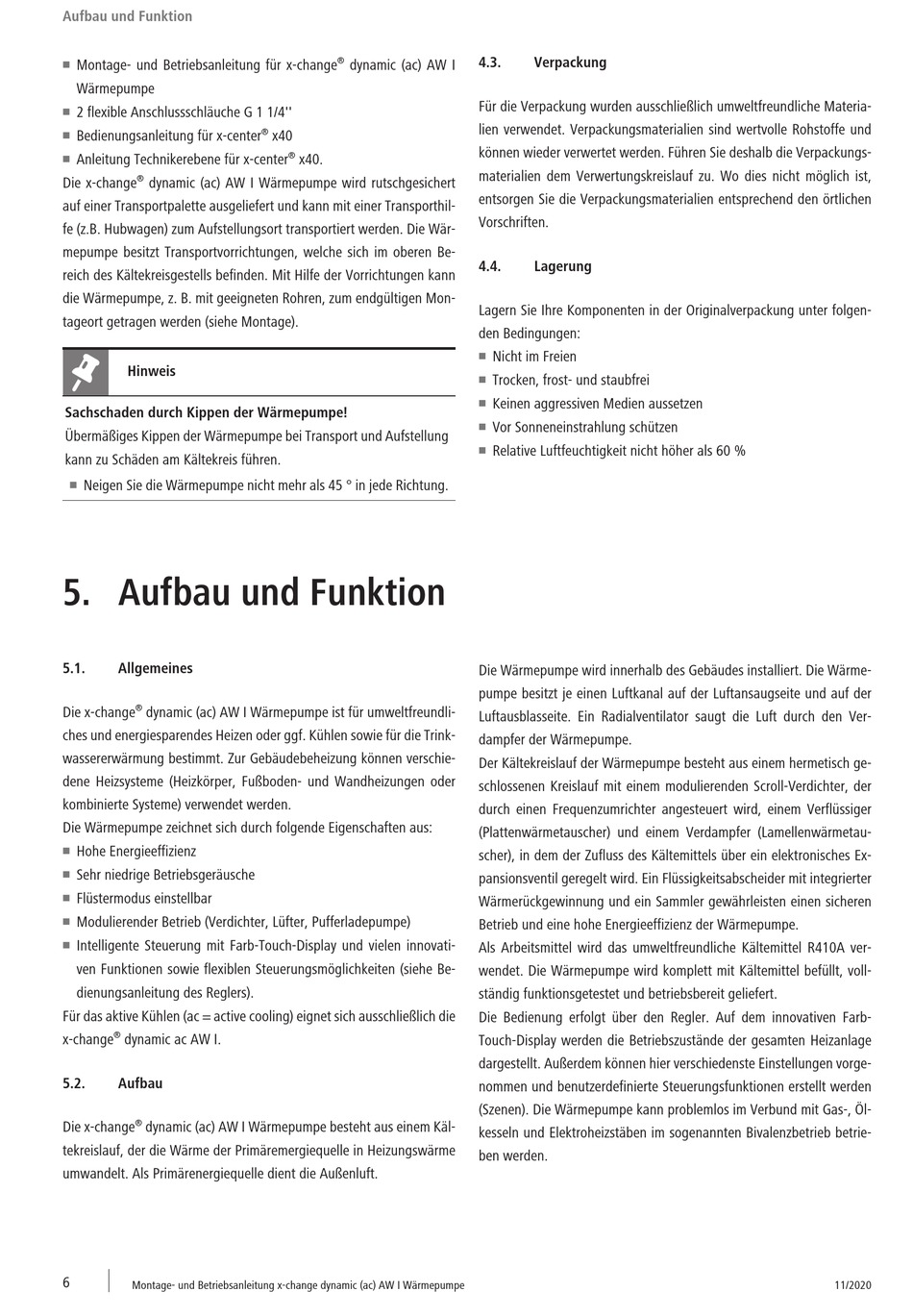

Aufbau und Funktion
Montage- und Betriebsanleitung für x-change
n
Wärmepumpe
2 flexible Anschlussschläuche G 1 1/4''
n
Bedienungsanleitung für x-center
n
Anleitung Technikerebene für x-center
n
®
Die x-change
dynamic (ac) AW I Wärmepumpe wird rutschgesichert
auf einer Transportpalette ausgeliefert und kann mit einer Transporthil-
fe (z.B. Hubwagen) zum Aufstellungsort transportiert werden. Die Wär-
mepumpe besitzt Transportvorrichtungen, welche sich im oberen Be-
reich des Kältekreisgestells befinden. Mit Hilfe der Vorrichtungen kann
die Wärmepumpe, z. B. mit geeigneten Rohren, zum endgültigen Mon-
tageort getragen werden (siehe Montage).
Hinweis
Sachschaden durch Kippen der Wärmepumpe!
Übermäßiges Kippen der Wärmepumpe bei Transport und Aufstellung
kann zu Schäden am Kältekreis führen.
Neigen Sie die Wärmepumpe nicht mehr als 45 ° in jede Richtung.
n
5. Aufbau und Funktion
5.1.
Allgemeines
de
®
Die x-change
dynamic (ac) AW I Wärmepumpe ist für umweltfreundli-
ches und energiesparendes Heizen oder ggf. Kühlen sowie für die Trink-
wassererwärmung bestimmt. Zur Gebäudebeheizung können verschie-
dene Heizsysteme (Heizkörper, Fußboden- und Wandheizungen oder
kombinierte Systeme) verwendet werden.
Die Wärmepumpe zeichnet sich durch folgende Eigenschaften aus:
Hohe Energieeffizienz
n
Sehr niedrige Betriebsgeräusche
n
Flüstermodus einstellbar
n
Modulierender Betrieb (Verdichter, Lüfter, Pufferladepumpe)
n
Intelligente Steuerung mit Farb-Touch-Display und vielen innovati-
n
ven Funktionen sowie flexiblen Steuerungsmöglichkeiten (siehe Be-
dienungsanleitung des Reglers).
Für das aktive Kühlen (ac = active cooling) eignet sich ausschließlich die
®
x-change
dynamic ac AW I.
5.2.
Aufbau
de
®
Die x-change
dynamic (ac) AW I Wärmepumpe besteht aus einem Käl-
tekreislauf, der die Wärme der Primäremergiequelle in Heizungswärme
umwandelt. Als Primärenergiequelle dient die Außenluft.
6
Montage- und Betriebsanleitung x-change dynamic (ac) AW I Wärmepumpe
®
dynamic (ac) AW I
®
x40
®
x40.
4.3.
Verpackung
de
Für die Verpackung wurden ausschließlich umweltfreundliche Materia-
lien verwendet. Verpackungsmaterialien sind wertvolle Rohstoffe und
können wieder verwertet werden. Führen Sie deshalb die Verpackungs-
materialien dem Verwertungskreislauf zu. Wo dies nicht möglich ist,
entsorgen Sie die Verpackungsmaterialien entsprechend den örtlichen
Vorschriften.
4.4.
Lagerung
de
Lagern Sie Ihre Komponenten in der Originalverpackung unter folgen-
den Bedingungen:
Nicht im Freien
n
Trocken, frost- und staubfrei
n
Keinen aggressiven Medien aussetzen
n
Vor Sonneneinstrahlung schützen
n
Relative Luftfeuchtigkeit nicht höher als 60 %
n
de
Die Wärmepumpe wird innerhalb des Gebäudes installiert. Die Wärme-
pumpe besitzt je einen Luftkanal auf der Luftansaugseite und auf der
Luftausblasseite. Ein Radialventilator saugt die Luft durch den Ver-
dampfer der Wärmepumpe.
Der Kältekreislauf der Wärmepumpe besteht aus einem hermetisch ge-
schlossenen Kreislauf mit einem modulierenden Scroll-Verdichter, der
durch einen Frequenzumrichter angesteuert wird, einem Verflüssiger
(Plattenwärmetauscher) und einem Verdampfer (Lamellenwärmetau-
scher), in dem der Zufluss des Kältemittels über ein elektronisches Ex-
pansionsventil geregelt wird. Ein Flüssigkeitsabscheider mit integrierter
Wärmerückgewinnung und ein Sammler gewährleisten einen sicheren
Betrieb und eine hohe Energieeffizienz der Wärmepumpe.
Als Arbeitsmittel wird das umweltfreundliche Kältemittel R410A ver-
wendet. Die Wärmepumpe wird komplett mit Kältemittel befüllt, voll-
ständig funktionsgetestet und betriebsbereit geliefert.
Die Bedienung erfolgt über den Regler. Auf dem innovativen Farb-
Touch-Display werden die Betriebszustände der gesamten Heizanlage
dargestellt. Außerdem können hier verschiedenste Einstellungen vorge-
nommen und benutzerdefinierte Steuerungsfunktionen erstellt werden
(Szenen). Die Wärmepumpe kann problemlos im Verbund mit Gas-, Öl-
kesseln und Elektroheizstäben im sogenannten Bivalenzbetrieb betrie-
ben werden.
