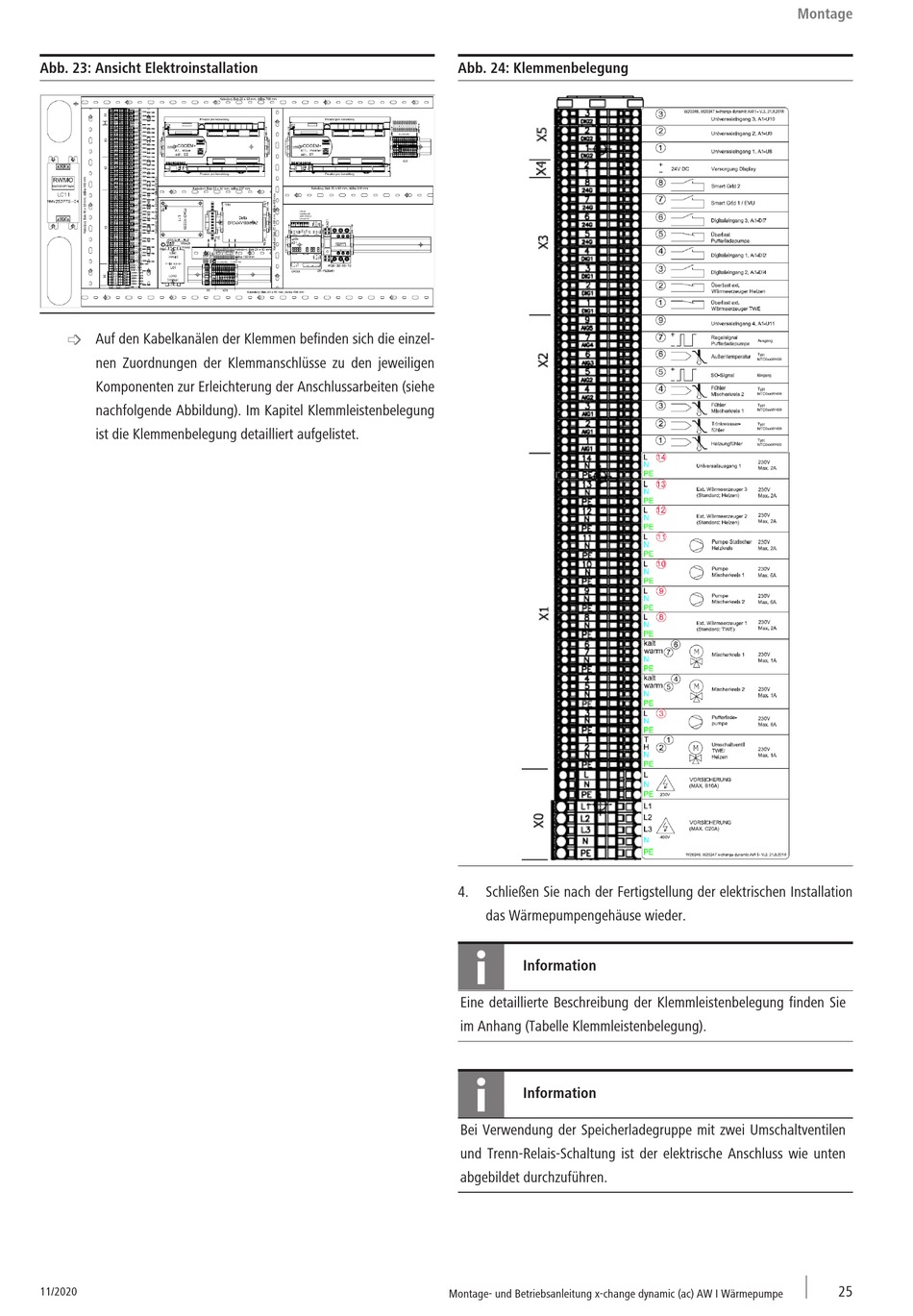

Abb. 23: Ansicht Elektroinstallation
Auf den Kabelkanälen der Klemmen befinden sich die einzel-
È
nen Zuordnungen der Klemmanschlüsse zu den jeweiligen
Komponenten zur Erleichterung der Anschlussarbeiten (siehe
nachfolgende Abbildung). Im Kapitel Klemmleistenbelegung
ist die Klemmenbelegung detailliert aufgelistet.
11/2020
Abb. 24: Klemmenbelegung
4.
Schließen Sie nach der Fertigstellung der elektrischen Installation
das Wärmepumpengehäuse wieder.
Information
Eine detaillierte Beschreibung der Klemmleistenbelegung finden Sie
im Anhang (Tabelle Klemmleistenbelegung).
Information
Bei Verwendung der Speicherladegruppe mit zwei Umschaltventilen
und Trenn-Relais-Schaltung ist der elektrische Anschluss wie unten
abgebildet durchzuführen.
Montage- und Betriebsanleitung x-change dynamic (ac) AW I Wärmepumpe
Montage
25
