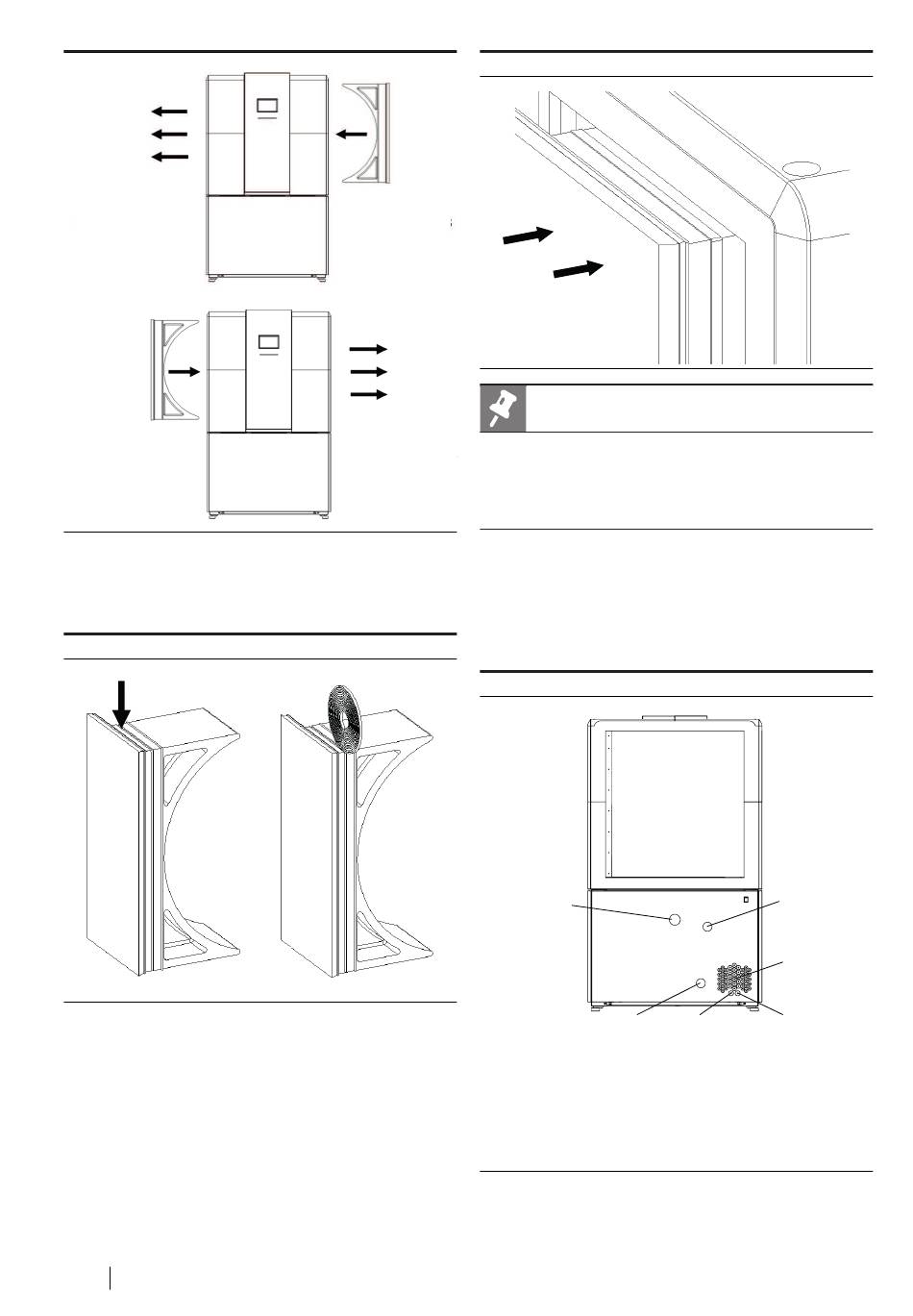

Montage
Ausblasen nach links
Schieber von links
Unmittelbar vor der Montage des Schiebers ist das Kompriband in die
dafür vorgesehene Nut anzubringen. Das Kompriband hilft eine luft-
dichte Verbindung zu schaffen.
Abb. 9: Kompriband anbringen
Anschließend wird der Schieber in die ausgewählte Seite eingeschoben,
bis diese luftdicht verschlossen ist.
12
Montage- und Betriebsanleitung x-change dynamic (ac) AW I Wärmepumpe
Abb. 10: Schieber einschieben
Schieber von rechts
Ausblasen nach rechts
Das Kompriband ist unmittelbar vor der Schiebermontage anzubrin-
gen, da sich dieses nach weniger Zeit aufplustert und dadurch das
Einschieben erschwert. Somit kann eine luftdichte Verbindung nicht
mehr gewährleistet werden.
6.1.2.
6.1.2.1. Verbindungsleitungen zur Wärmepumpe
Abb. 11: Hydraulik- und Elektroanschlüsse auf der Rückseite
1 Kondensatablauf
3 Einführung eleketrische An-
schlüsse
5 Spannungsversogung 400 V /
50 Hz
Hinweis
Vorbereitung der elektrischen und hydraulischen Ver-
bindungen
de
1
6
5
2 Heizungsvorlauf
4 Spannungsversorgung 230 V /
50 Hz
6 Heizungsrücklauf
de
2
3
4
11/2020
