Elektroinstallationsplan

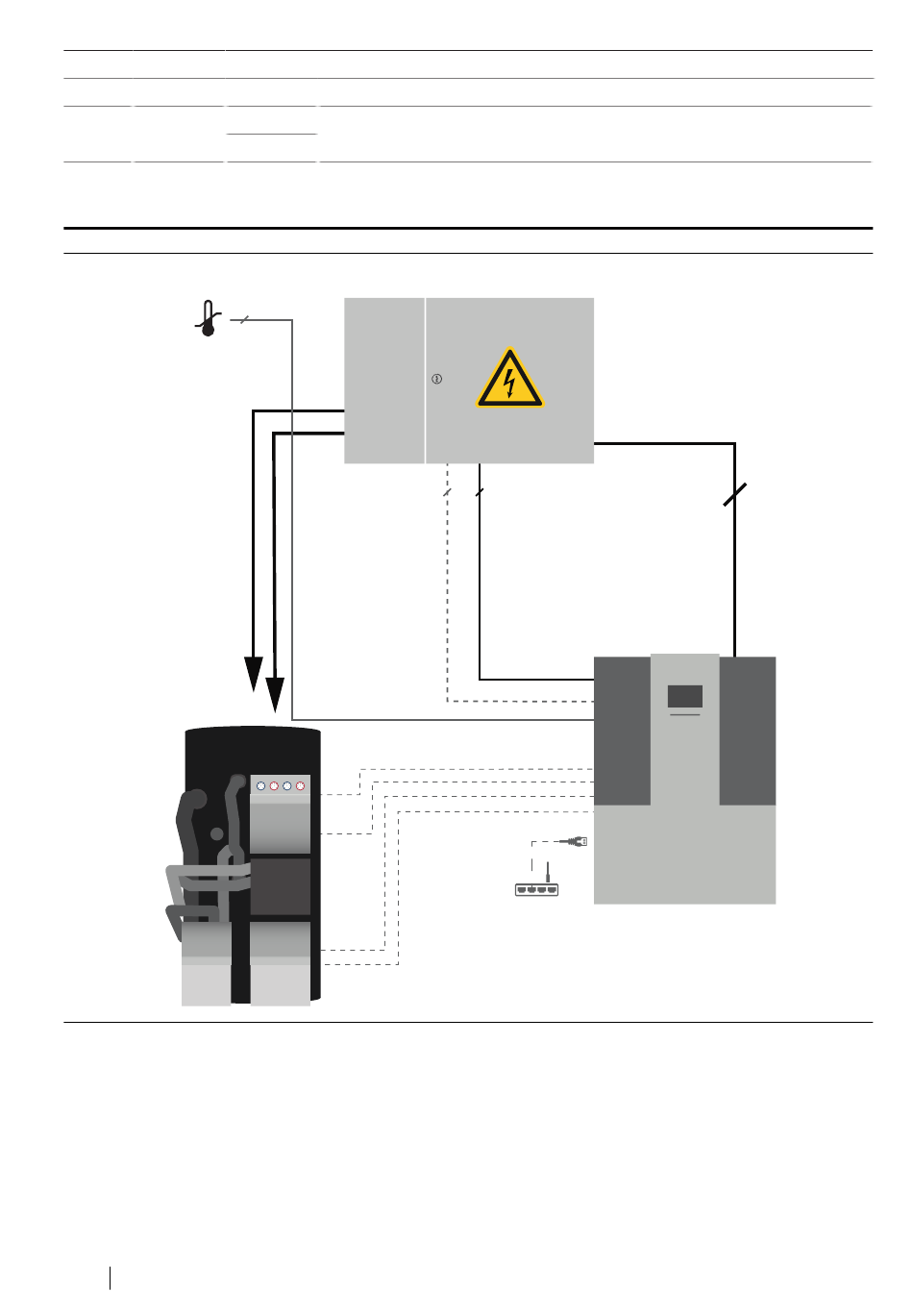

Abb. 38: Elektroinstallationsplan mit Speicherkombination
Außentemparaturfühler
(vor direkter Sonneneinstrahlung
und Wettereinflüssen schützen.
Nähe zu Fenstern & Türen vermeiden)
Zuleitung Heizstäbe
5 x 1,5 mm² - 5 x 4 mm²
Zuleitungen, Sicherungen
und Schütze für Heizstäbe
sind nach der jeweiligen
Leistung zu bestimmen
Speicher + Pumpen usw.
Achtung: Hierbei handelt es sich lediglich um eine Hilfestellung für den
Elektroinstallateur. Je nach Anwendungsfall, Einsatzgebiet, regionalen
Vorschriften, Kabellängen, Verlegeart usw. muss der Elektroinstallateur
nach wie vor die Elektroinstallation selbst bestimmen.
56
Montage- und Betriebsanleitung x-change dynamic (ac) AW I Wärmepumpe
GND
NO5
potentialfreier Change-Over Ausgang HK (wird über Szene definiert)
GND
de
Elektroverteiler
2 x 0,75 mm²
400 V
EVU-Sperre
(SG-Ready)
3 x 1,5 mm²
(5 x 1,5 mm²)
Kabelverbindungen zu Pumpen
+ Mischer + Fühler usw.
230 V
3 x 1,5 mm²
Router
Innenaufgestellte Luft/Wasser Wärmepumpe
mit integrierter Wärmepumpenregelung
400 V
5 x 2,5 mm²
11/2020
