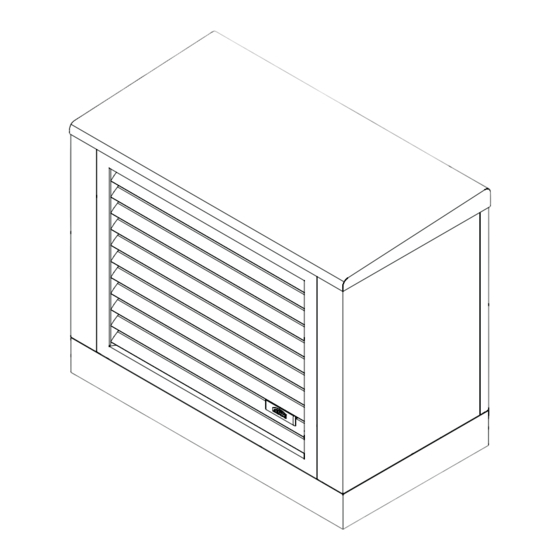

- Seite 1 Montage- und Betriebsanleitung 03/2022 x-change dynamic pro ac AW E ® Fühl Dich wohl. Kermi.
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt 1. Zu dieser Anleitung 1.1. Verwendete Symbole 1.2. Zulässiger Gebrauch 1.3. Mitgeltende Dokumente 2. Vorgaben, Normen und Vorschriften 3. Sicherheitshinweise 4. Transport, Verpackung und Lagerung 4.1. Transport 4.2. Lieferumfang 4.3. Verpackung 4.4. Lagerung 5. Aufbau und Funktion 5.1. Allgemeines 5.2. - Seite 3 Inhalt 10.2. Dichtheitskontrollen 11. Außerbetriebnahme/Entsorgung 12. Technische Merkmale 12.1. Typenschild 12.2. Technische Daten 12.3. Angaben zur Energieeffizienz 12.3.1. Effizienzdaten 12.3.2. Energielabel 12.3.3. Verbundeffizienzdaten 12.3.4. Verbundlabel 12.4. Einsatzgrenzen 12.5. Druckverlust 12.6. Durchfluss Pufferladekreis 12.7. Geräuschpegel 12.8. Abmessungen 12.9. Leistungsparameter 12.9.1. Leistungsdaten 12.9.2.
-
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung 1. Zu dieser Anleitung Symbole im Inhaltsverzeichnis Diese Anleitung beschreibt die sichere und sachgerechte Montage und Im Inhaltsverzeichnis dieser Anleitung werden folgende Symbole ver- Inbetriebnahme der x-change dynamic pro ac AW E Wärmepumpe. ® wendet: Diese Anleitung ist Bestandteil der Anlage und muss während der Le- bensdauer des Produkts aufbewahrt werden. -
Seite 5: Vorgaben, Normen Und Vorschriften
Beachtung des WHG (Wasserhaushaltsgesetz) scher, die durch Sauerstoffdiffusion in das Heizungswasser entstehen, Beachtung der (örtlich) geltenden, zutreffenden Normen, Richtlinien übernimmt die Firma Kermi keine Haftung. Wenn die Gefahr eines Sau- und Vorschriften erstoffeintrages (z.B. durch Kunststoffleitungen bei Fußbodenheizun- Ebener und tragfähiger Untergrund gen) besteht, ist unbedingt eine Systemtrennung (Wärmetauscher) zwi-... -
Seite 6: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung 4. Transport, Verpackung und Lagerung 4.1. Transport Hinweis Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. Sollten Sachschaden durch Kippen der Wärmepumpe! Sie Transportschäden feststellen oder ist die Lieferung nicht vollständig, Übermäßiges Kippen der Wärmepumpe bei Transport und Aufstellung verständigen Sie Ihren Händler. -
Seite 7: Funktionsweise
Aufbau und Funktion pansionsventil gesteuert wird. Ein Flüssigkeitsabscheider mit integrier- Abb. 1: Kältekreislauf ter Wärmerückgewinnung und ein Sammler gewährleisten einen Verdichter sicheren Betrieb und eine hohe Energieeffizienz der Wärmepumpe. Als Arbeitsmittel wird das umweltfreundliche Kältemittel R32 verwen- Wärmeab- gabe an das det. -
Seite 8: Abtaubetrieb
Aufbau und Funktion Abb. 2: Betriebsart Heizung Abb. 3: Betriebsart Abtauung durch Kreislaufumkehr Heizsystem Heizsystem Verdampfer (Lamellenwärmeübertrager) Vierwegeventil Flüssigkeitsabscheider Verdichter Verdampfer (Lamellenwärmeübertrager) Verflüssiger (Plattenwärmeübertrager) Vierwegeventil Sammler Flüssigkeitsabscheider Filtertrockner Verdichter Schauglas Verflüssiger (Plattenwärmeübertrager) Sammler Elektronisches Expansionsventil Sekundärkreislauf (Heizkreislauf) mit Durchflusssensor Filtertrockner Magnetventil Schauglas Elektronisches Expansionsventil... -
Seite 9: Kühlbetrieb
Aufbau und Funktion 5.3.3. Kühlbetrieb Verflüssiger (Plattenwärmeübertrager) Sammler Die aktive Kühlung wird ähnlich dem Abtauvorgang durch Kreislaufum- Filtertrockner kehr über das Vierwegeventil (2) gesteuert, sodass der Verflüssiger (5) Schauglas als Verdampfer arbeitet und der Verdampfer (1) als Verflüssiger. Somit Elektronisches Expansionsventil wird am Verflüssiger (5) die Wärme aus dem Heizkreislauf entzogen, Sekundärkreislauf (Heizkreislauf) mit Durchflusssensor wodurch dieser abgekühlt wird und zur Raumkühlung verwendet wer-... -
Seite 10: Montage
Montage 6. Montage 6.1. Montage der Wärmepumpe Information Wird die Wärmepumpe innerhalb der 3. oder 4. Windzone nach DIN Gefahr 1055- 4 (Küstengebiete, Nord- und Ostseeinseln) oder auf höheren Gefahr durch Beschädigung von Leitungen! Gebäuden auf einem Flachdach installiert, sind gesonderte bauseitige Beschädigungen von Gas- oder Stromleitungen können zu schweren Befestigungen und Verankerungen erforderlich, um den auftretenden Verletzungen oder zum Tod führen. -
Seite 11: Montage Auf Einem Fundament
Montage Abb. 6: Montage auf einem Betonfundament Gefahr Zündgefahr durch brennbares Kältemittel in den Innenräumen! Die Wärmepumpe muss so aufgestellt werden, dass im Falle einer Leckage bzw. auslösen des Sicherheitsventils kein Kältemittel in Ge- bäude bzw. geschlossene Räume durch z.B. Fenster, Türen, Licht- schächte oder Lüftungsöffnungen dringen kann. -
Seite 12: Montage Auf Befestigtem Untergrund Mit Kondensatwanne
Montage 6.1.1.3. Montage auf befestigtem Untergrund mit Kondensat- wanne Die Wärmepumpe kann auch auf einem ausreichend befestigten Unter- grund installiert werden. Dazu muss das anfallende Kondensat bzw. das abgetaute Schmelzwasser vom Verdampfer abgeleitet werden. Hierfür wird eine Kondensatauffangwanne unterhalb des Verdampfers montiert. -
Seite 13: Montage Auf Einer Konsole
Montage Abb. 8: Montage auf befestigtem Untergrund x-change dynamic x-change dynamic ® ® Maße [mm] Hinweis pro ac 6 AW E pro ac 10 AW E Bei ordnungsgemäßer Ausführung des Kondensatablaufs ist dennoch damit zu rechnen, dass Wasser vom Gerät auf den Boden tropfen kann. -
Seite 14: Vorbereitung Der Elektrischen Und Hydraulischen Verbindungen
Montage 6.1.2. Vorbereitung der elektrischen und hydraulischen Ver- Hinweis bindungen Betriebsstörungen durch Kommunikationsprobleme 6.1.2.1. Verbindungsleitungen zur Wärmepumpe Um Kommunikationsproblemen während des Betriebes vorzubeugen, müssen die Kommunikationsleitungen und die Leitungen für die Abb. 9: Hydraulik- und Elektroanschlüsse auf der Rückseite Spannungsversorgung (230V, 400V) separat voneinander verlegt wer- den. -
Seite 15: Heizungsseitige Verrohrung
Montage 6.1.2.2. Heizungsseitige Verrohrung Hinweis Hinweis Sachschaden durch Einfrieren des Heizwassers! Das Einfrieren des Heizwassers kann zu Beschädigungen an der Sachschaden durch falsche Handhabung! Wärmepumpe führen. Durch unsachgemäßes Arbeiten an den hydraulischen Leitungen und Stellen Sie den Frostschutz sicher. Anschlüssen kann die Wärmepumpe beschädigt werden. ð... -
Seite 16: Vorbereitung Elektrischer Anschluss
Montage 6.1.2.4. Vorbereitung elektrischer Anschluss Abb. 11: Transportblech Gefahr Gefahr durch Stromschlag! Arbeiten an spannungsführenden Komponenten können zu schweren Verletzungen oder zum Tod führen. Lassen Sie elektrische Anschlüsse nur von qualifiziertem Fachper- sonal durchführen. Lassen Sie beschädigte Netzanschlusskabel nur durch qualifizier- tes Fachpersonal austauschen. -
Seite 17: Hydraulischer Anschluss
Montage Abb. 15: Sichern des Transportblechs gegen Rutschen und befes- Warnung tigen der verstellbaren Füße Verletzungsgefahr durch Quetschung Beim Transport oder beim Abstellen der Wärmepumpe kann es durch Unachtsamkeit zu Quetschverletzungen kommen. Beachten Sie beim Transport, dass der Schwerpunkt der Wärme- pumpe nicht mittig liegt, sondern in Richtung des Kältekreisbe- reichs. - Seite 18 Montage Wir empfehlen, dass Sie den Netzanschluss für den Regler und even- Abb. 20: Lösen der Schrauben der seitlichen Abdeckung tuelle externe Komponenten gemeinsam absichern. Sichern Sie den Verdichter der Wärmepumpe separat ab. Die Mindestanforderungen an Kabelquerschnitt, Absicherung und möglichen separaten FI-Schutzschalter nur für die Wärmepumpe fin- den Sie in den Technischen Daten.
-
Seite 19: Außentemperaturfühler
Montage Schließen Sie die entsprechenden Kabel an folgende Klemmen an: Wird die Wärmepumpe mit einer Kondensatwanne betrieben, muss die elektrische Versorgungsleitung des elektrischen Heizkabels der Konden- Netzanschluss Steuermodul (~1 230 satwanne an die dafür vorgesehenen Klemmen angeschlossen werden. V - 50 Hz) Versorgungsleitung Kondensatheizung Netzanschluss Verdichter (3N ~400V... -
Seite 20: Inbetriebnahme
Inbetriebnahme 7. Inbetriebnahme 7.1. Vorbereitung der Heizungsanlage Hinweis Beachten Sie zur Inbetriebnahme die Technikeranleitung des Reglers. Sachschaden durch falsche Handhabung! Rückstände oder aggressive Medien können zum Totalausfall der Hinweis Heizungsanlage führen. Spülen Sie deshalb die Heizungsanlage vor der Inbetriebnahme. Sachschaden durch unqualifiziertes Personal! Bereiten Sie das zu befüllende Wasser für die Heizungsanlage ge- Unsachgemäße Anschlüsse und Installation können zur Beschädi- mäß... -
Seite 21: Betrieb
Betrieb 8. Betrieb 8.1. Betriebs- und Umgebungsbedingungen Warnung Stationäre Installation an einer gegen Wettereinflüsse ungeschützten Gefährliche Situation durch brennbare Gase oder Dämpfe! Stelle, wobei die Windrichtung zu beachten ist. Der Betrieb der Wärmepumpe in der Umgebung von brennbaren Ga- Minimale Lufttemperatur von -20 °C bei einer Wasser-Vorlauftempe- sen oder Dämpfen kann zu schweren Verletzungen oder zum Tod füh- ratur von 50 °C. -
Seite 22: Wartung
Wartung 10. Wartung Intervall Prüfung Behebung Die folgenden Wartungseingriffe dürfen ausschließlich vom qualifizier- tem Fachpersonal vorgenommen werden. Jährlich Sichtprüfung des Verdampfers auf Ab- Verdampfer reini- lagerungen und Beschädigungen gen / reparieren Die Wärmepumpe kann nahezu wartungsfrei betrieben werden. Ledig- Sichtprüfung des Kondensatablaufs Kondensatablauf lich folgende Punkte sollten beachtet werden: reinigen (Versicke-... -
Seite 23: Technische Merkmale
Technische Merkmale 12. Technische Merkmale 12.1. Typenschild Abb. 27: Typenschild x-change dynamic pro ac 10 AW E ® Auf dem Typenschild befinden sich die Produkt- und CE-Kennzeichnung sowie technische Angaben. Abb. 26: Typenschild x-change dynamic pro ac 6 AW E ®... -
Seite 24: Technische Daten
Technische Merkmale 12.2. Technische Daten x-change® dynamic pro ac Typ- und Verkaufsbezeichnung 6 AW E 10 AW E W20447 W20448 Artikelnummer 4,3 - 8,8 5,0 - 12,8 Leistungsbereich bei A7/W35 4,0 - 7,5 4,9 - 11,9 Leistungsbereich bei A2/W35 3,4 - 7,1 4,8 - 11,4 Leistungsbereich bei A-7/W35 Leistungsdaten nach EN 14511:2014 A7/W35, 5K... - Seite 25 Technische Merkmale x-change® dynamic pro ac Typ- und Verkaufsbezeichnung 6 AW E 10 AW E W20447 W20448 Artikelnummer Max. Vorlauftemperatur ° C (zwischen -5° C und 20° C Lüftereintrittstemperatur) Volumenstrom bei Volllast max. Betriebsdruck R 1 1/4 mit Überwurfmutter Anschluss Elektronisch integriert Wärmemengenzähler Kältekreislauf...
-
Seite 26: Angaben Zur Energieeffizienz
Technische Merkmale 12.3. Angaben zur Energieeffizienz 12.3.1. Effizienzdaten x-change dynamic pro ac ® Typ- und Verkaufsbezeichnung 6 AW E 10 AW E Artikelnummer W20447 W20448 Effizienzdaten für durchschnittliche Klimaverhältnisse (nach DIN EN 14825) Klasse für die jahreszeitabhängige Raumheizungs-Energieeffizienz A+++ A+++ A+++ A+++ Wärmeleistung... -
Seite 27: Energielabel
Kermi® GmbH ac 6 AW E 55 °C 35 °C 55 °C 35 °C 2019 811/2013 2019 811/2013 Der Download der Energielabel ist unter www.kermi.de im Download- center verfügbar. 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E... -
Seite 28: Verbundeffizienzdaten
12.3.4. Verbundlabel x-change dynamic pro ac + x-center pro 6 AW E 10 AW E x-change dynamic pro ac 6 AW E Kermi® GmbH + x-center pro Walter Bösch GmbH & Co KG MOZART13AC-RW60 + WPM-RW60 2015 811/2013 2015... -
Seite 29: Einsatzgrenzen
Technische Merkmale 12.4. Einsatzgrenzen 12.6. Durchfluss Pufferladekreis Abb. 28: Einsatzgrenzen Heizen Abb. 31: Durchfluss bei 5K Spreizung Spreizung = 5 K Lüftereintrittstemperatur ( °C) Heizleistung (kW) Abb. 29: Einsatzgrenzen Aktiv Kühlen 12.7. Geräuschpegel Schalldruckpegel für freistehende Außenaufstellung x-change dynamic pro ac Entfernung 6 AW E 10 AW E... -
Seite 30: Abmessungen
Technische Merkmale 12.8. Abmessungen Abb. 32: Abmessungen der Wärmepumpe Abmessungen Gehäuse Alle Maße in mm 6 kW 10 kw 1076 1151 1270 1430 1130 1290 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E 09/2021... -
Seite 31: Leistungsparameter
Technische Merkmale 12.9. Leistungsparameter 12.9.1. Leistungsdaten x-change® dynamic pro ac Typ- und Verkaufsbezeichnung 6 AW E 10 AW E W20447 W20448 Artikelnummer Leistungsdaten A+12/W35 Verdichterdrehzahl Heizleistung 4,91 5,36 Leistungsaufnahme 0,73 0,78 Leistungszahl (COP) 6,70 6,85 Kälteleistung 4,22 4,62 A+7/W35 Verdichterdrehzahl Heizleistung 4,25 6,46... -
Seite 32: Modulationsbereich
Technische Merkmale x-change® dynamic pro ac Typ- und Verkaufsbezeichnung 6 AW E 10 AW E W20447 W20448 Artikelnummer A-7/W55 Verdichterdrehzahl Heizleistung 5,34 9,84 Leistungsaufnahme 2,72 5,04 Leistungszahl (COP) 1,97 1,95 Kälteleistung 2,76 5,05 12.9.2. Modulationsbereich x-change dynamic pro 6 AW E ®... -
Seite 33: Zubehör
Zubehör 13. Zubehör 13.1. Zubehör W40250 (6 kW) W40251 (10 kW) Fertigfundament Fertigfundament für die einfache und schnelle Installation. Das Funda- W40328 Außentemperaturfühler ment besteht aus recyceltem und gegen UV-Strahlen resistentem Kunst- Temperaturfühler in Gehäuse zur Montage an der Fassade und zur Er- stoff. -
Seite 34: Hydraulikschemende, Eöektro, Elektroinstallation
Anhang Abb. 33: Hydraulikschema 1 - x-change dynamic pro mit Schichtenspeicher x-buffer flex pro AWEP x-change dynamic pro Außenaufstellung Heizkreis (gemischt) HMP Hydromodul pro ® x-buffer ® flex Sicherheitsbaugruppe Ausdehnungsgefäß Schmutzfänger Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E 09/2021... - Seite 35 Anhang Abb. 34: Elekroinstallation Wärmepumpe 1 - x-change dynamic pro mit Schichtenspeicher x-buffer flex pro Abb. 35: Elektroinstallation Inneneinheit 1 - x-change dynamic pro mit Schichtenspeicher x-buffer flex pro 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E...
- Seite 36 Anhang Abb. 36: Hydraulikschema 2 - x-change dynamic pro mit x-buffer combi pro AWEP x-change ® dynamic pro Außenaufstellung Heizkreis (gemischt) Ausdehnungsgefäß COMP x-buffer combi pro Sicherheitsbaugruppe Schmutzfänger ® Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E 09/2021...
- Seite 37 Anhang Abb. 37: Elekroinstallation Wärmepumpe 2 - x-change dynamic pro mit x-buffer combi pro Abb. 38: Elektroinstallation Inneneinheit 2 - x-change dynamic pro mit x-buffer combi pro 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E...
- Seite 38 Anhang Abb. 39: Hydraulikschema 3 - x-change dynamic pro mit separatem Heiz- und Trinkwasserspeicher AWEP x-change dynamic pro Außenaufstellung Heizkreis (ungemischt) x-buffer compact ® ® x-buffer flex Sicherheitsbaugruppe Frischwasserstation ® Schmutzfänger Ausdehnungsgefäß PULG Pufferladegruppe Heizkreis (gemischt) Montage- und Betriebsanleitung x-change ®...
- Seite 39 Anhang Abb. 40: Elekroinstallation Wärmepumpe3 - x-change dynamic pro mit separtem Heiz- und Trinkwasserspeicher Abb. 41: Elektroinstallation Inneneinheit 3 - x-change dynamic pro mit separtem Heiz- und Trinkwasserspeicher 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E...
- Seite 40 Anhang Abb. 42: Hydraulikschema 4 - x-change dynamic pro mit x-buffer flex pro und separatem Kühlspeicher AWEP x-change dynamic pro Außenaufstellung Heizkreis (gemischt) HMP Hydromodul pro ® x-buffer flex Sicherheitsbaugruppe Ausdehnungsgefäß ® Schmutzfänger CPUC x-buffer ® compact cool Montage- und Betriebsanleitung x-change ®...
- Seite 41 Anhang Abb. 43: Elekroinstallation Wärmepumpe 4 - x-change dynamic pro mit x-buffer flex pro und separatem Kühlspeicher Abb. 44 Elektroinstallation Inneneinheit 4 - x-change dynamic pro mit x-buffer flex pro und separatem Kühlspeicher 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E...
- Seite 42 Anhang Abb. 45: Hydraulikschema 5 - x-change dynamic pro mit x-buffer compact cool für Heizen und Kühlen AWEP x-change dynamic pro Außenaufstellung Heizkreis (gemischt) Ausdehnungsgefäß ® Schmutzfänger Sicherheitsbaugruppe PULG Pufferladegruppe Heizkreis (ungemischt) CPUC x-buffer ® compact cool Montage- und Betriebsanleitung x-change ®...
- Seite 43 Anhang Abb. 46: Elekroinstallation Wärmepumpe 5 - x-change dynamic pro mit x-buffer compact cool für Heizen und Kühlen Abb. 47: Elektroinstallation Inneneinheit 5 - x-change dynamic pro mit x-buffer compact cool für Heizen und Kühlen 09/2021 Montage- und Betriebsanleitung x-change ®...
- Seite 44 Anhang Abb. 48: Hydraulikschema 6 - x-change dynamic pro mit separatem Heiz/Kühl- und Trinkwasserspeicher AWEP x-change dynamic pro Außenaufstellung Heizkreis (gemischt) Ausdehnungsgefäß ® x-buffer fresh Sicherheitsbaugruppe PULG Pufferladegruppe ® Schmutzfänger CPUC x-buffer ® compact cool 09/2021 Montage- und Betriebsanleitung x-change ®...
- Seite 45 Anhang Abb. 49: Elekroinstallation Wärmepumpe 6 - x-change dynamic pro mit separatem Heiz/Kühl- und Trinkwasserspeicher Abb. 50: Elektroinstallation Inneneinheit 6 - x-change dynamic pro mit separatem Heiz/Kühl- und Trinkwasserspeicher 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E...
- Seite 46 Anhang 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E...
- Seite 47 Anhang 09/2021 Montage- und Betriebsanleitung x-change ® dynamic pro ac AW E...
- Seite 48 Kermi GmbH Pankofen-Bahnhof 1 94447 Plattling GERMANY Tel. +49 9931 501-0 Fax +49 9931 3075 www.kermi.de / www.kermi.at info@kermi.de...
