8/48
Grundsätzlicher Aufbau der Anzeige
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-KB/03.15
3 Grundsätzlicher Aufbau der Anzeige
3.1 Anzeigestruktur

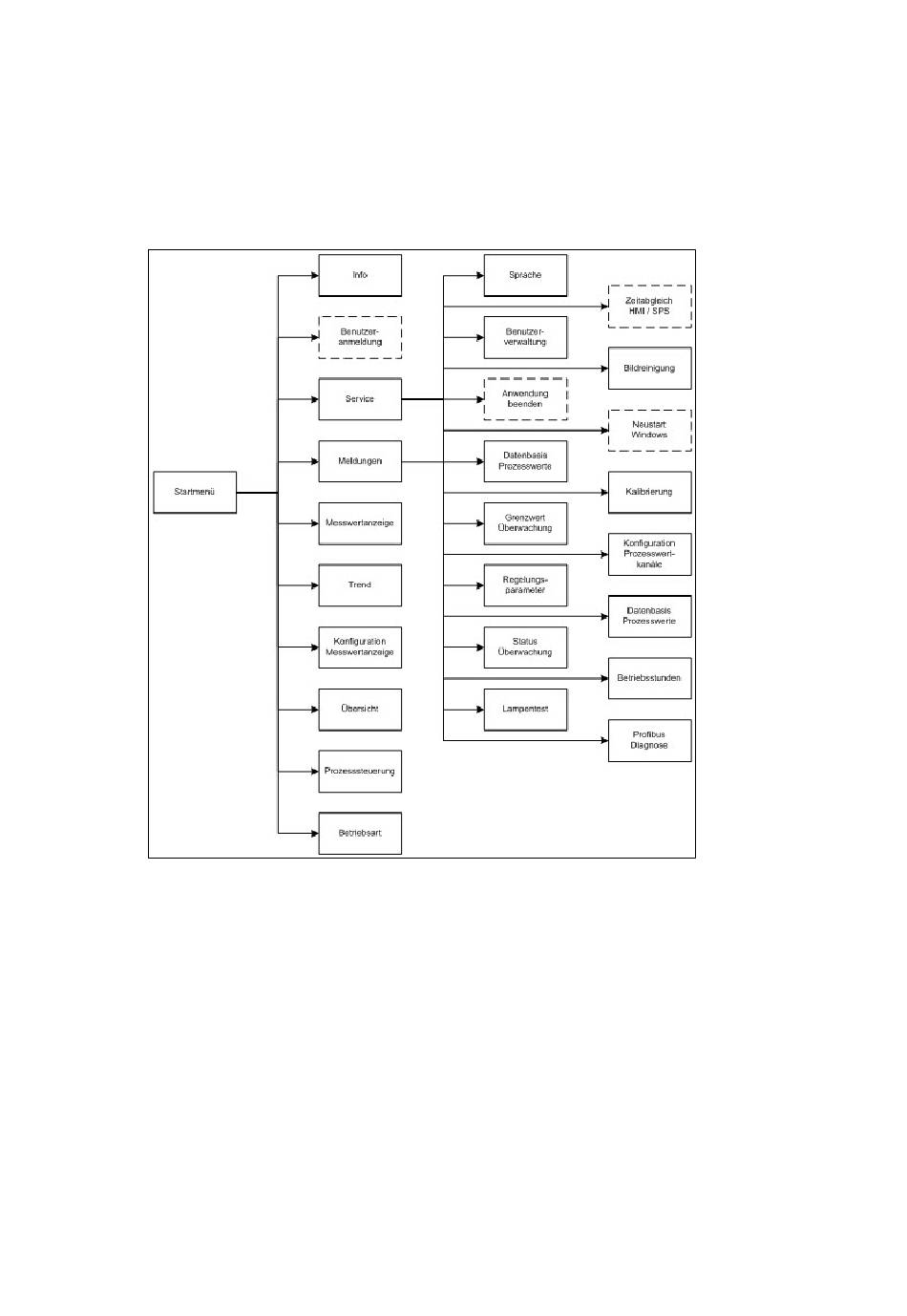

Abb. 2:
Hierarchie der Bilder
Die Visualisierung beinhaltet die folgenden Bilder:
• Startmenü
• Info
• Service
• Meldungen
• Messwertanzeige
• Konfiguration Messwertanzeige
• Trend
• Übersicht
• Prozesssteuerung
• Betriebsart
• Dialog Sprachauswahl
• Benutzerverwaltung
• Bildreinigung
• Kalibrierung
• Datenbasis Prozesswerte
• Konfiguration Prozesswertkanäle
• Grenzwertüberwachung
• Regelungsparameter
• Status Überwachung
• Profibus-Diagnose
• Betriebsstunden
• Lampentest
