Allgemeines

Anzeige der Hochlaufphase

Das Werkzeug MTX-Control ist ein Inbetriebnahme- und Diagnoseprogramm
für PC-basierte CNC-Steuerungen IndraMotion MTX. Es dient zur Konfigurati‐
on, Steuerung und Überwachung der CNC-Baugruppe IndraControl P60/P40.
MTX-Control wird als Windows-Dienst auf dem Bedienfeld installiert und beim
Einschalten des PCs automatisch gestartet. Bei aktivem MTX-Control erscheint
in der Taskleiste das folgende Symbol:

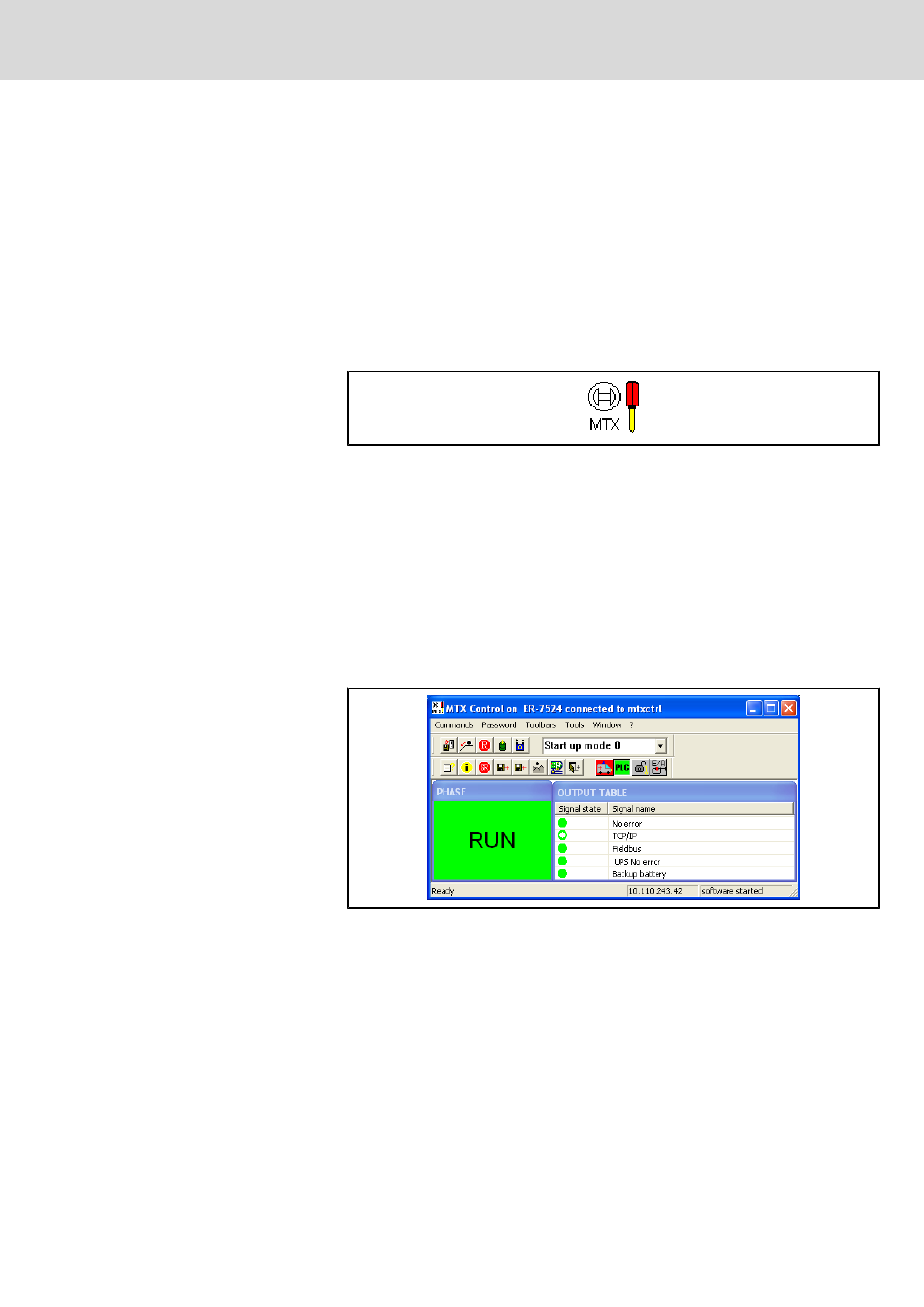

Abb.9-1: Symbol "MTX-Control"
MTX-Control überwacht den Zustand der Steuerung und visualisiert grundle‐
gende Statusinformationen. Öffnen von MTX-Control geschieht durch
● Doppelklick auf das Symbol MTX-Control in der Taskleiste oder
● Öffnen des Kontext Menüs durch rechten Mausklick und anschließendes
Selektieren des Menüpunktes View.
Nach Öffnen von MTX-Control wird das MTX-Control Fenster wie unten abge‐
bildet angezeigt.
Abb.9-2: Startfenster
Nachstehend werden die wichtigsten Bedien- und Anzeigeelemente beschrie‐
ben:
● Im Normalbetrieb (Ready steht an) erscheint in der Anzeige RUN auf grü‐
nem Grund.
● Während des Hochlaufs der MTX werden hier die einzelnen Phasen, die
die Steuerung durchläuft, angezeigt und damit der Fortschritt des Steu‐
erungshochlaufs (siehe
Electric Drives | Bosch Rexroth AG
and Controls
Kap. 9.1.4 "Hochlauf" auf Seite
43/104
IndraControl P60/P40
48).
