Prozess-Istwert-Kalibrierung
Erzeugen Sie für die Kalibrierung von Prozess-Istwerten über ein entsprechendes
Vergleichsnormal den Prozesswert und tragen Sie diesen an den Stützstellen
„rP1Proc" bzw. „rP2Proc" ein.
Das für den jeweiligen Prozesswert resultierende analoge Eingangssignal wird im
Anzeigefeld „Normsignal" dargestellt.
Übernehmen Sie den angezeigten Wert durch Betätigung der Funktionstaste
ÜBERNEHMEN in den zum momentanen Kalibrierpunkt zugehörigen Wert
„rP1Norm" bzw. „rP2Norm".

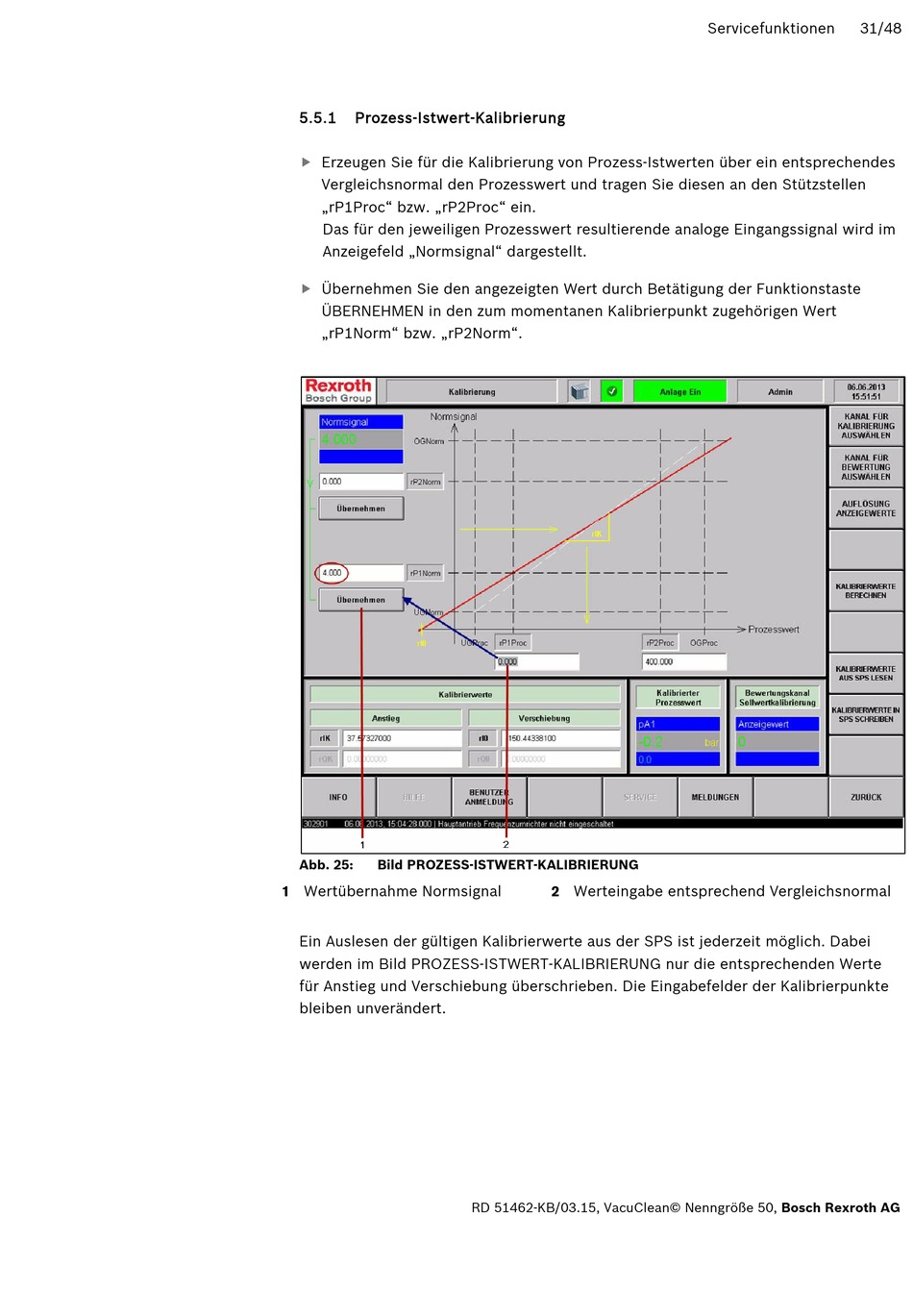

Abb. 25:
Bild PROZESS-ISTWERT-KALIBRIERUNG
1 Wertübernahme Normsignal
Ein Auslesen der gültigen Kalibrierwerte aus der SPS ist jederzeit möglich. Dabei
werden im Bild PROZESS-ISTWERT-KALIBRIERUNG nur die entsprechenden Werte
für Anstieg und Verschiebung überschrieben. Die Eingabefelder der Kalibrierpunkte
bleiben unverändert.
2 Werteingabe entsprechend Vergleichsnormal
