16/48
Bedien- und Anzeigebilder
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-KB/03.15

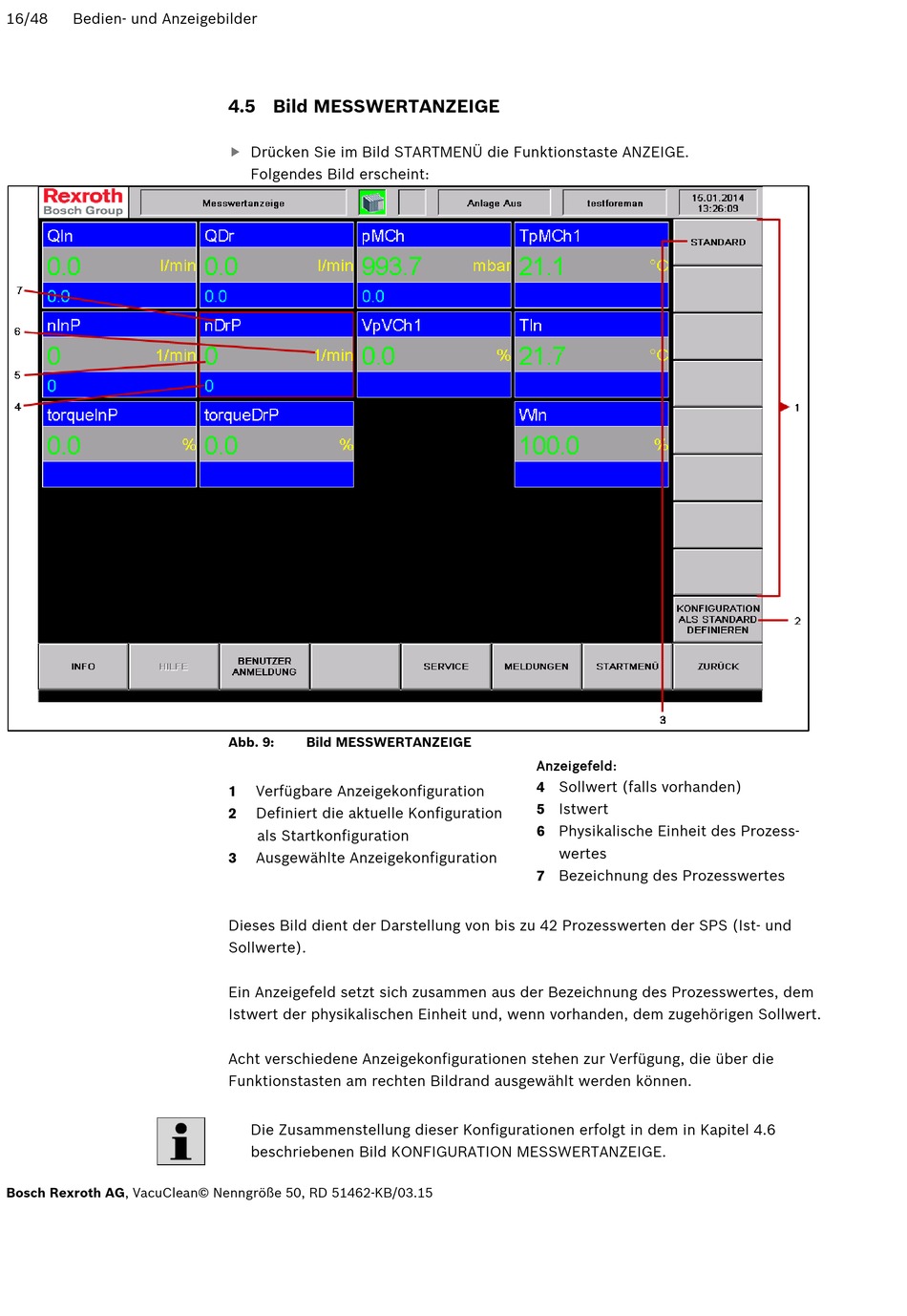

4.5 Bild MESSWERTANZEIGE
Drücken Sie im Bild STARTMENÜ die Funktionstaste ANZEIGE.
Folgendes Bild erscheint:
Abb. 9:
Bild MESSWERTANZEIGE
Verfügbare Anzeigekonfiguration
1
Definiert die aktuelle Konfiguration
2
als Startkonfiguration
Ausgewählte Anzeigekonfiguration
3
Dieses Bild dient der Darstellung von bis zu 42 Prozesswerten der SPS (Ist- und
Sollwerte).
Ein Anzeigefeld setzt sich zusammen aus der Bezeichnung des Prozesswertes, dem
Istwert der physikalischen Einheit und, wenn vorhanden, dem zugehörigen Sollwert.
Acht verschiedene Anzeigekonfigurationen stehen zur Verfügung, die über die
Funktionstasten am rechten Bildrand ausgewählt werden können.
Die Zusammenstellung dieser Konfigurationen erfolgt in dem in Kapitel 4.6
beschriebenen Bild KONFIGURATION MESSWERTANZEIGE.
Anzeigefeld:
4 Sollwert (falls vorhanden)
5 Istwert
6 Physikalische Einheit des Prozess-
wertes
7 Bezeichnung des Prozesswertes
