Grundsätzlicher Aufbau der Anzeige
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-KB/03.15
3.2.1
Kopfzeile
Die Kopfzeile beinhaltet die folgenden Elemente:
• Bezeichnung des angezeigten Bildes
• Heartbeat-Signal der SPS
(blinkt, wenn sich die SPS im Modus „RUN" befindet und eine Kommunikation mit
dem Bedienterminal erfolgt)
• Symbolische Statusinformation für fehlerfreien Betrieb, Warnung und Störung
• Anlagenstatusinformation in Textform
• Anzeige des momentan angemeldeten Benutzers
• Datum und Uhrzeit des Windows-Betriebssystems
3.2.2
Funktionstasten
Bei den Funktionstasten wird zwischen bildabhängigen und bildunabhängigen
Funktionstasten unterschieden.
Die bildabhängigen Funktionstasten am rechten Rand oder im Bildinhalt verändern
ihre Funktion mit jedem Bild, während die bildunabhängigen Funktionstasten am
unteren Rand in allen Bildern zur Verfügung stehen.

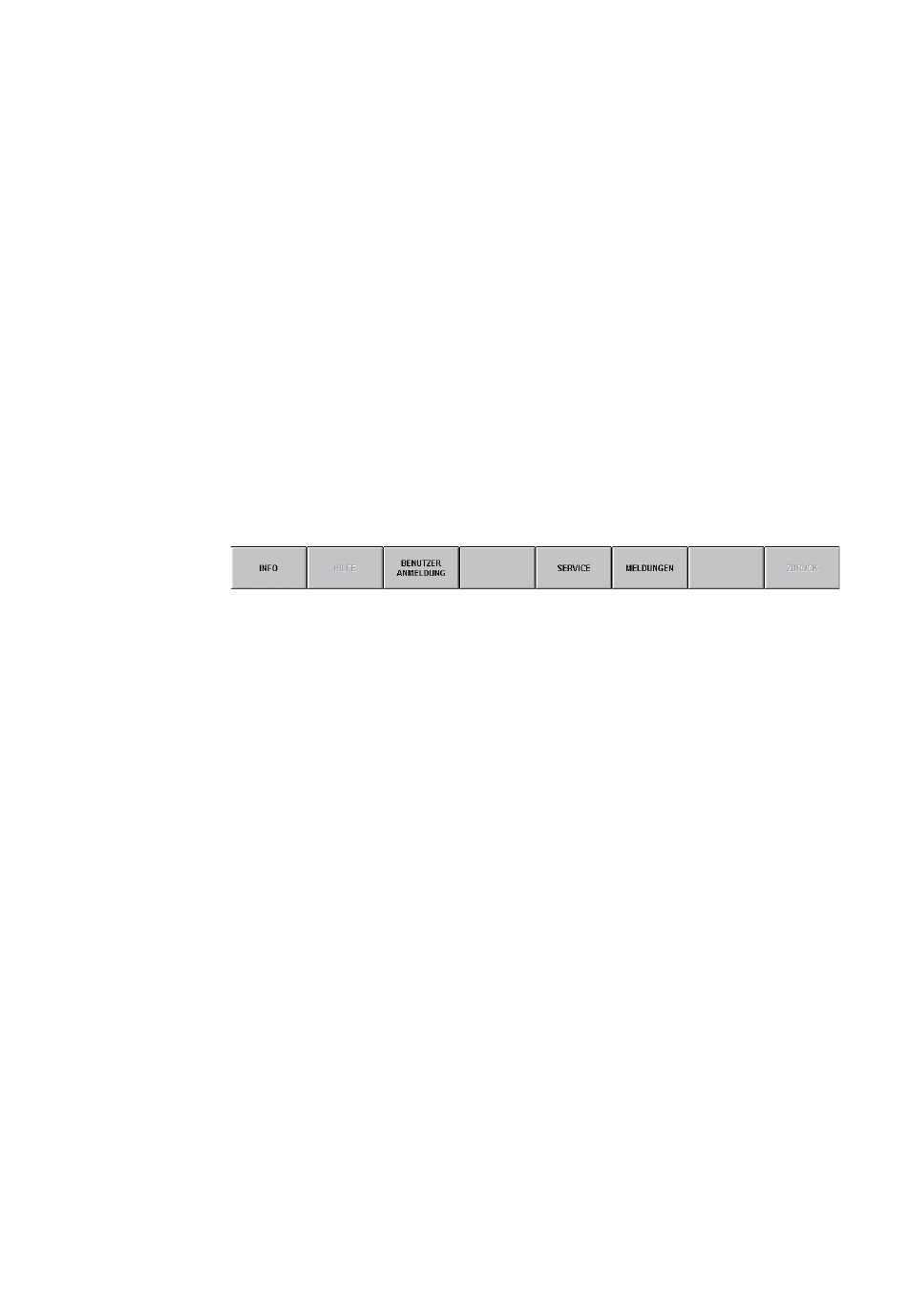

Abb. 4:
Bildunabhängige Funktionstasten
Info
Hilfe
Benutzeranmeldung
Service
Meldungen
Zurück
Der Zugang zu den Funktionstasten kann sich durch Benutzeraktionen, laufende
Hintergrund-Tasks oder fehlende Benutzerberechtigungen verändern.
3.2.3
Meldungszeile
Zeigt eine aktive, nicht quittierte Meldung an. Es erfolgt eine zyklische Weiter-
schaltung zur nächsten anstehenden Meldung. Ist die letzte Meldung (mit der
höchsten aktiven Meldungsnummer) erreicht, startet der Anzeigezyklus wieder mit
der niedrigsten anstehenden Meldungsnummer.
Anzeige des elektronischen Typenschildes der Anlage
Anzeige von Hilfe-Informationen zum aktuellen Bildinhalt
(falls verfügbar)
Öffnet den Dialog für die Benutzeran- und abmeldung
Öffnet das Servicemenü
Anzeige aller aktiven Meldungen für Fehler, Störungen,
Warnungen und Bedienhinweise
Rückkehr zum vorherigen Bild
