24/48
Bedien- und Anzeigebilder
Bosch Rexroth AG, VacuClean© Nenngröße 50, RD 51462-KB/03.15
4.9 Bild PROZESSSTEUERUNG
Drücken Sie im Bild STARTMENÜ die Funktionstaste PROZESSSTEUERUNG.
Folgendes Bild erscheint:

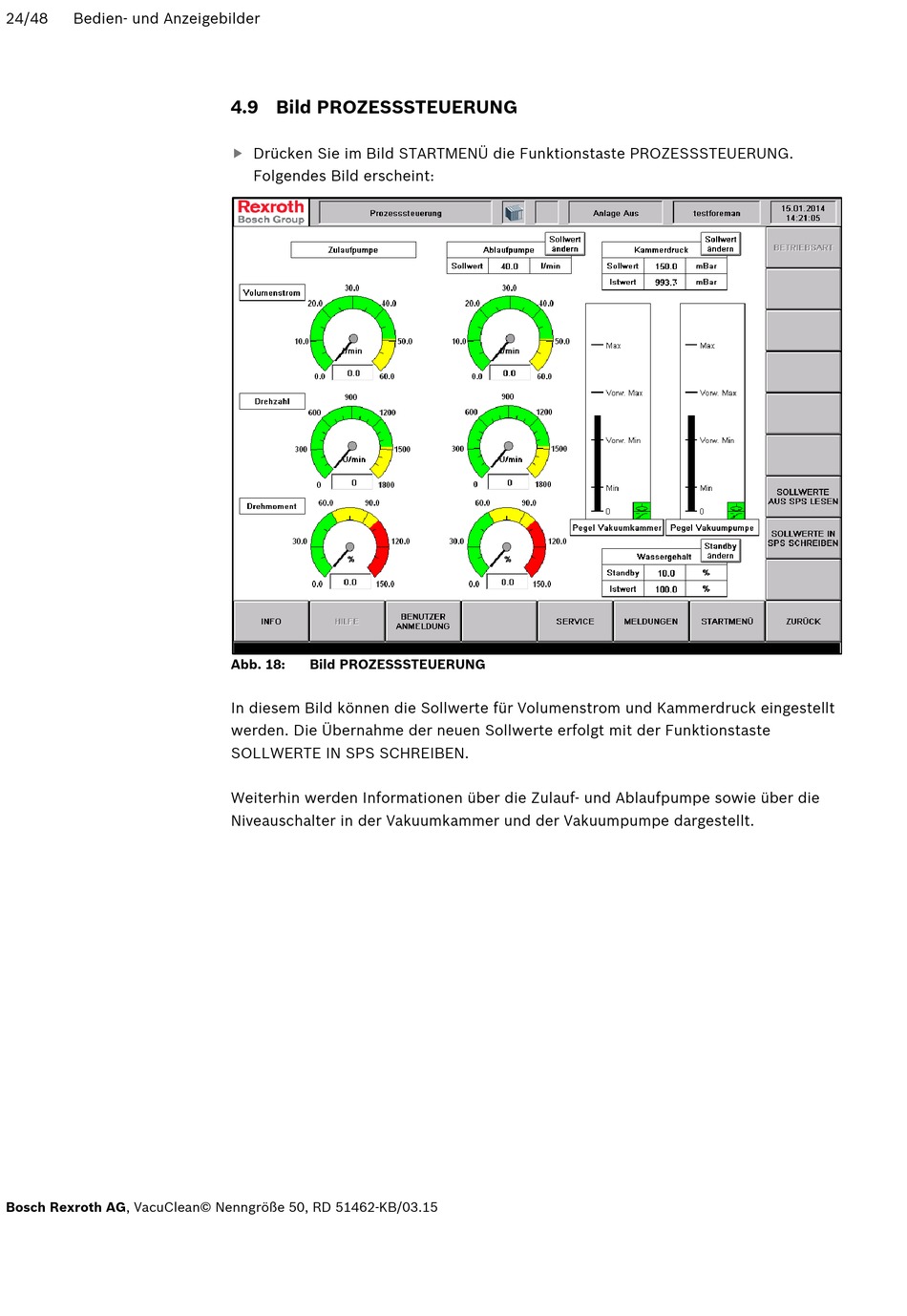

Abb. 18:
Bild PROZESSSTEUERUNG
In diesem Bild können die Sollwerte für Volumenstrom und Kammerdruck eingestellt
werden. Die Übernahme der neuen Sollwerte erfolgt mit der Funktionstaste
SOLLWERTE IN SPS SCHREIBEN.
Weiterhin werden Informationen über die Zulauf- und Ablaufpumpe sowie über die
Niveauschalter in der Vakuumkammer und der Vakuumpumpe dargestellt.
