Einbauen Einer Pcie-/Xaui-Riser-Karte (Sparc Enterprise T5240) - Fujitsu SPARC Enterprise T5140 Wartungshandbuch

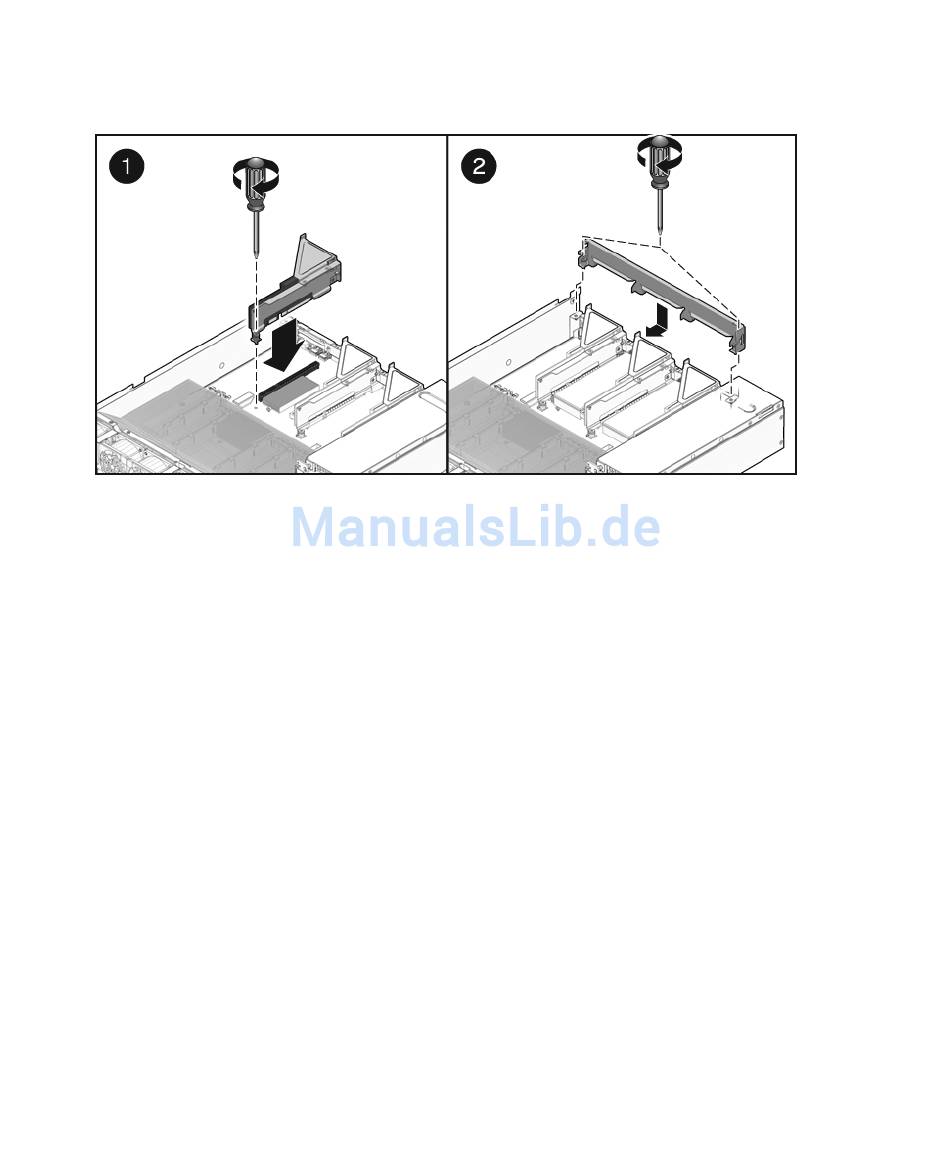

ABBILDUNG 5-14
4. Bauen Sie die PCI-Querstrebe ein.
Schieben Sie die Querstrebe nach vorne über die PCIe-/XAUI-Riser-Karten.
Vergewissern Sie sich, dass die Querstrebe in die Abstandsstücke an beiden
Seiten der Gehäuserückseite greift.
5. Ziehen Sie die beiden unverlierbaren Kreuzschlitzschrauben an, um die
ausbaubare PCI-Querstrebe am Gehäuse zu befestigen.
6. Bringen Sie die obere Abdeckung an.
Näheres dazu finden Sie in
auf Seite
7. Schieben Sie den Server in das Rack.
Näheres dazu finden Sie in
normale Position", auf Seite
8. Schließen Sie alle Datenkabel an, die Sie für die Wartungsarbeiten an den
PCIe-/XAUI-Karten gelöst hatten.
9. Schließen Sie alle Netzkabel an.
Näheres dazu finden Sie in
Server", auf Seite
5-30 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008

Einbauen einer PCIe-/XAUI-Riser-Karte (SPARC Enterprise T5240)

Abschnitt 7.1, „Anbringen der oberen Abdeckung",
7-2.
Abschnitt 7.3, „Zurückschieben des Servers in die
7-4.
Abschnitt 7.4, „Anschließen der Netzkabel an den
7-5.
