1. Richten Sie die Schraubenbohrungen der Hauptplatine an den
Abstandsstücken am Gehäuse aus.

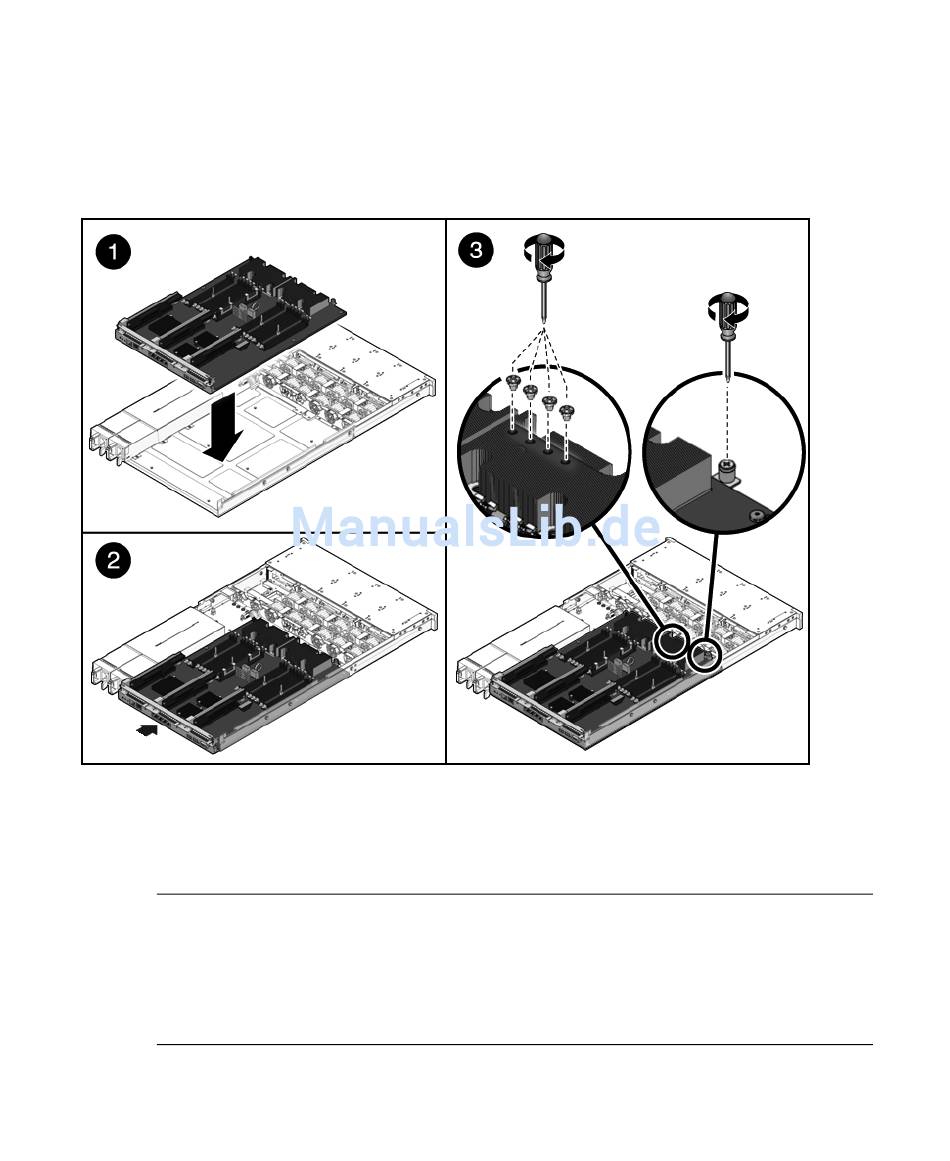

ABBILDUNG 5-22
2. Fassen Sie den grünen Griff und die Hinterkante des Hauptplatinen-
Einbaurahmens, drücken Sie die Hauptplatine fest und gleichmäßig nach
unten und schieben Sie sie gleichzeitig zur Vorderseite des Gehäuses.
Tipp – Überprüfen Sie nach dem Einbau der Hauptplatine, ob die Hauptplatine
richtig im Gehäuse sitzt, indem Sie leicht an den Griffen nach oben ziehen. Wenn
sich die Platine nach oben bewegen lässt, sitzt sie nicht richtig. Der Hauptplatinen-
Einbaurahmen muss flach auf dem Gehäuseboden aufliegen. Außerdem müssen die
Schraubenbohrungen für die Sammelschiene richtig an der Sammelschiene vor der
Hauptplatine ausgerichtet sein.
5-48 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008
Einbauen der Hauptplatinenbaugruppe (Abbildung zeigt SPARC
Enterprise T5140 Server)
