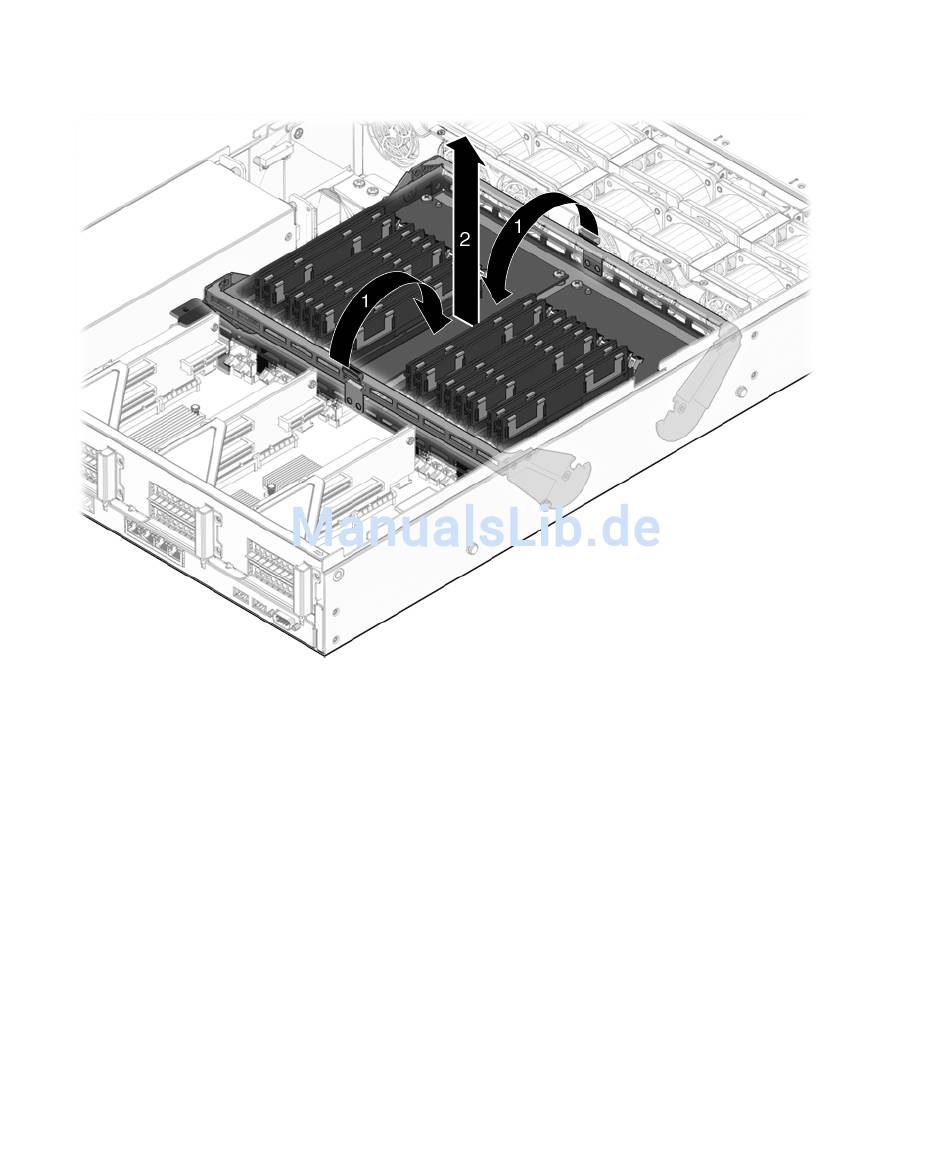

ABBILDUNG 5-18
6. Heben Sie die Mezzanin-Hauptspeicherbaugruppe nach oben aus dem System
heraus.
Legen Sie die Mezzanin-Hauptspeicherbaugruppe auf eine antistatische Unterlage.
7. Wenn Sie die Mezzanin-Hauptspeicherbaugruppe austauschen, müssen Sie
das Mezzanin-Luftleitblech abnehmen und die neue Mezzanin-
Hauptspeicherbaugruppe mit den FB-DIMMs bestücken.
Setzen Sie Abdeckblenden in die leeren Steckplätze für den Mezzanin-
Hauptspeicher ein, wenn Sie den Mezzanin-Hauptspeicher nicht sofort ersetzen.
Näheres zum Konfigurieren und Einbauen von FB-DIMMs finden Sie in
folgenden Abschnitten:
5-42
SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008

Ausbauen der Mezzanin-Hauptspeicherbaugruppe

Abschnitt 5.1, „Wartungsarbeiten an FB-DIMMs", auf Seite
Abschnitt 5.2, „FB-DIMM-Konfiguration – Referenz", auf Seite
5-2.
5-13.
