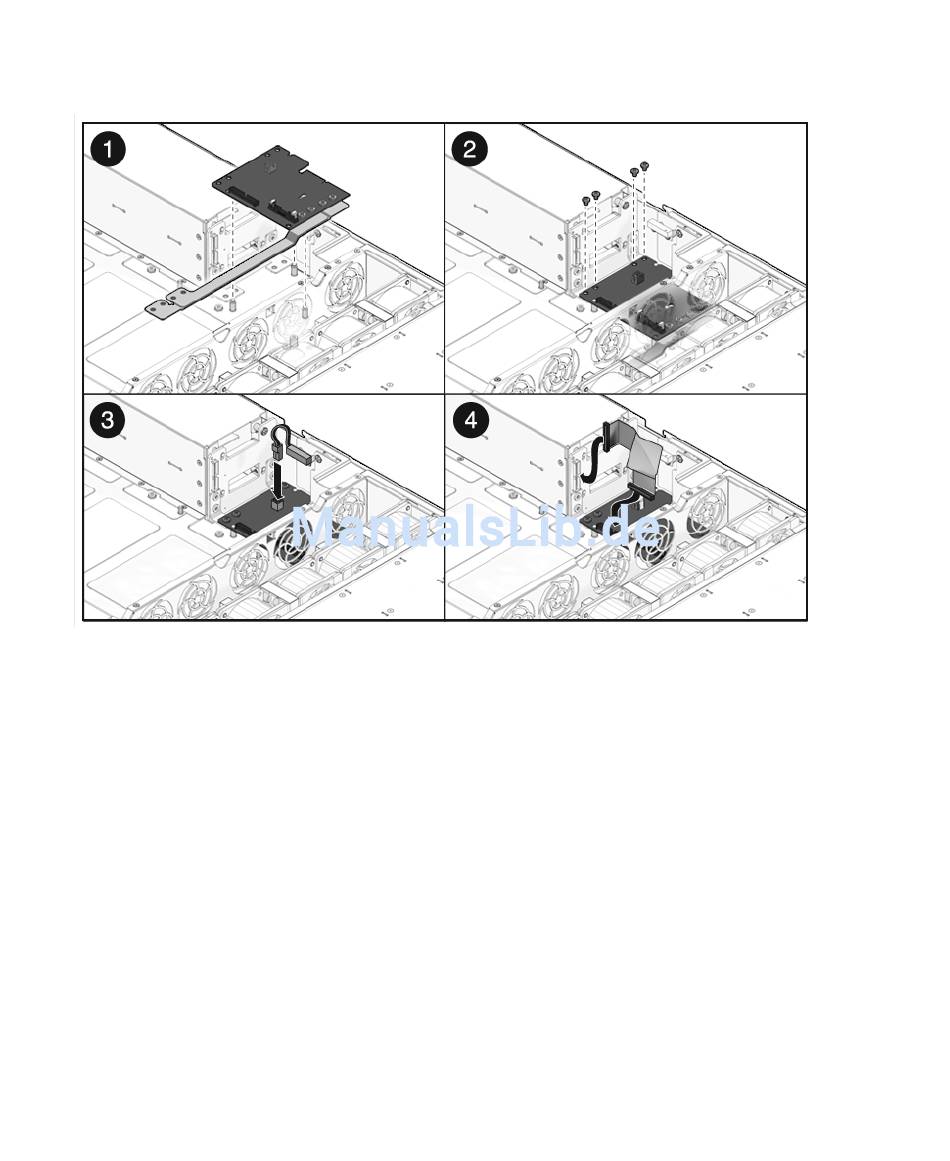

ABBILDUNG 6-17
5. (SPARC Enterprise T5240 Server) Verbinden Sie das Flachbandkabel der
Netzteil-Backplane mit dem entsprechenden Anschluss auf der
Stromverteilungsplatine.
6. Schließen Sie das Verriegelungskabel für die obere Abdeckung an die
Stromverteilungsplatine an.
7. (SPARC Enterprise T5140 Server) Bauen Sie die Netzteile ein.
Schieben Sie die Netzteile in die Schächte, bis sie darin einrasten.
6-24
SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008
Einbauen der Stromverteilungsplatine (SPARC Enterprise T5240 Server)
