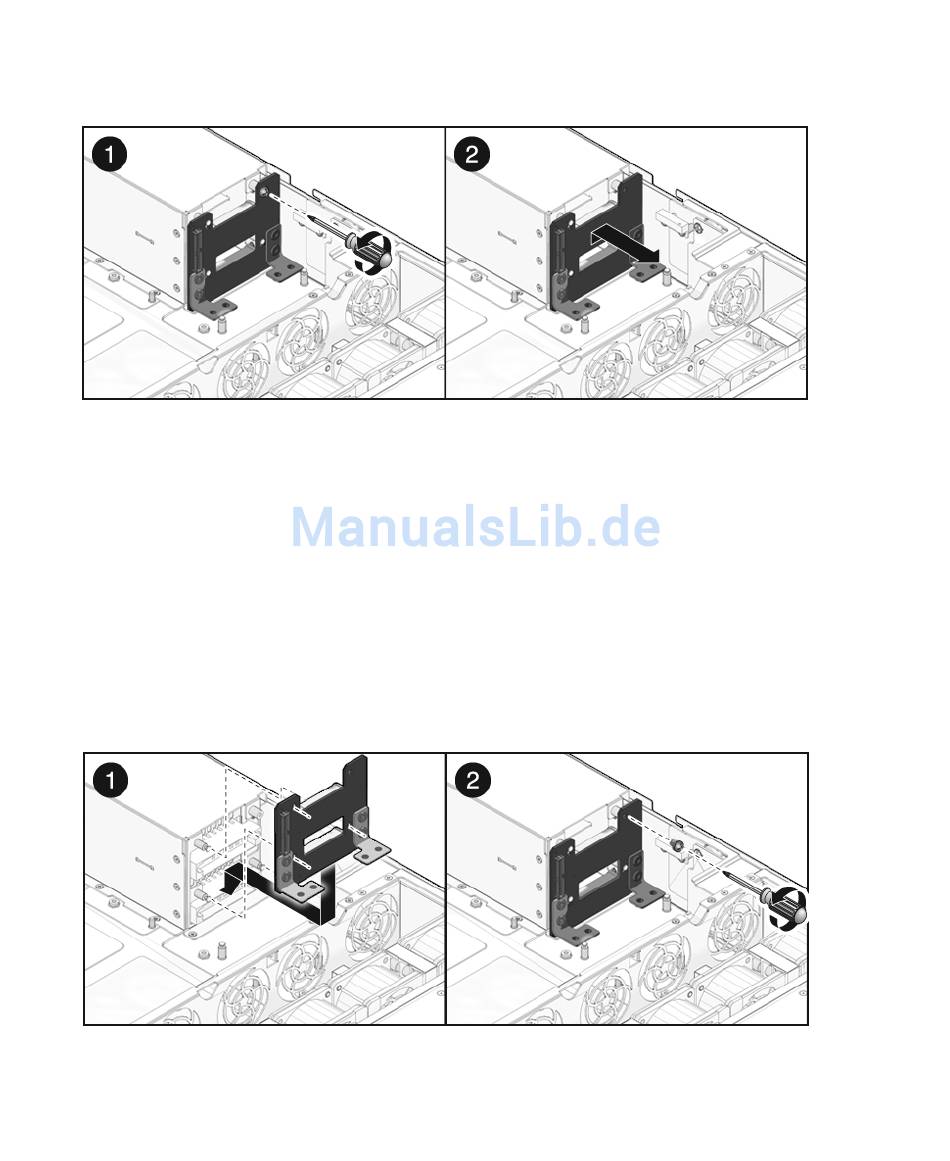

ABBILDUNG 6-20
6. Legen Sie die Netzteil-Backplane auf eine antistatische Unterlage.
6.7.2
Einbauen der Netzteil-Backplane
1. Montieren Sie die Netzteil-Backplane an der Vorderseite des Netzteilschachts.
Setzen Sie die Backplane auf die Abstandsstücke. Drücken Sie sie nach unten auf
den Gehäuseboden.
ABBILDUNG 6-21
2. Befestigen Sie die Netzteil-Backplane mit einer Kreuzschlitzschraube Nr. 2.
6-28
SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008
Ausbauen der Netzteil-Backplane (SPARC Enterprise T5240 Server)
Einbauen der Netzteil-Backplane (SPARC Enterprise T5240 Server)
